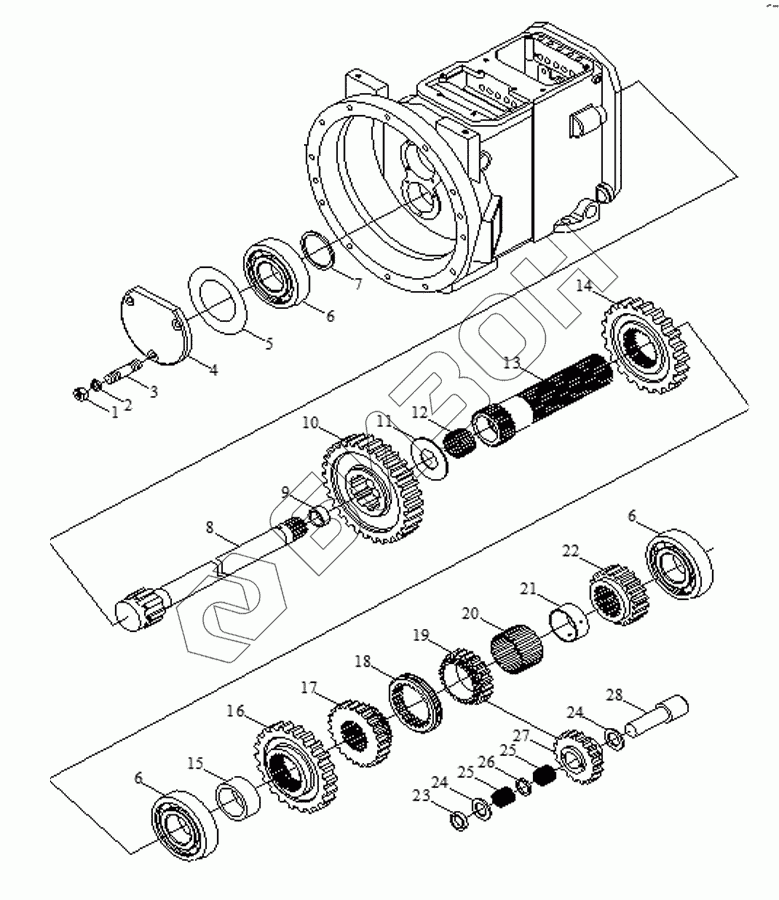

Графический каталог запасных частей к технике: Foton TA60. Gearbox Assembly-3 (enhance)
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 2 | GB/T 93 | Washer |
Загрузка ...
|
|
| 3 | GB/T 898 | Bolt |
Загрузка ...
|
|
| 4 | FT700.37.141 | bearing cover |
Загрузка ...
|
|
| 5 | FT65.37.134 | adjustable shim |
Загрузка ...
|
|
| 6 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 7 | FT700.37.193 | clearance adjusting shim |
Загрузка ...
|
|
| 8 | FT700.37.173 | front shaft PTO |
Загрузка ...
|
|
| 9 | FT65.37.182 | bush, PTO |
Загрузка ...
|
|
| 10 | FT700.37.138 | driven gear ,PTO |
Загрузка ...
|
|
| 10 | FT700.37E.138 | driven gear ,PTO |
Загрузка ...
|
|
| 11 | FT700.37.135 | thrust plate |
Загрузка ...
|
|
| 12 | GB/T 5846-1986 | needle rooller bearing |
Загрузка ...
|
|
| 13 | FT700.37.114 | middle shaft |
Загрузка ...
|
|
| 14 | FT700.37.121 | constant engaging driven gear |
Загрузка ...
|
|
| 15 | FT700.37.120 | bush |
Загрузка ...
|
|
| 16 | FT700.37.119 | 3 gear,middle shaft |
Загрузка ...
|
|
| 17 | FT700.37.116 | 2 gear,middle shaft |
Загрузка ...
|
|
| 18 | FT700.37.190 | Reverse bush |
Загрузка ...
|
|
| 19 | FT700.37.188 | Reverse driving gear |
Загрузка ...
|
|
| 20 | GB/T 5846-1986 | needle rooller bearing |
Загрузка ...
|
|
| 21 | FT700.37.189 | Reverse gear bush |
Загрузка ...
|
|
| 22 | FT700.37.118 | 1 gear,middle shaft |
Загрузка ...
|
|
| 23 | FT65.37.170a | bush |
Загрузка ...
|
|
| 24 | FT700.37.174 | thrust ring,revese gear |
Загрузка ...
|
|
| 25 | JB/T 7918-1997 | instrument precision bearing K25x31x20 |
Загрузка ...
|
|
| 26 | FT700.37.131 | inner bush of needle,reverse gear |
Загрузка ...
|
|
| 27 | FT700.37.117 | Reverse idler |
Загрузка ...
|
|
| 28 | FT700.37.115 | reverse gear shaft |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
