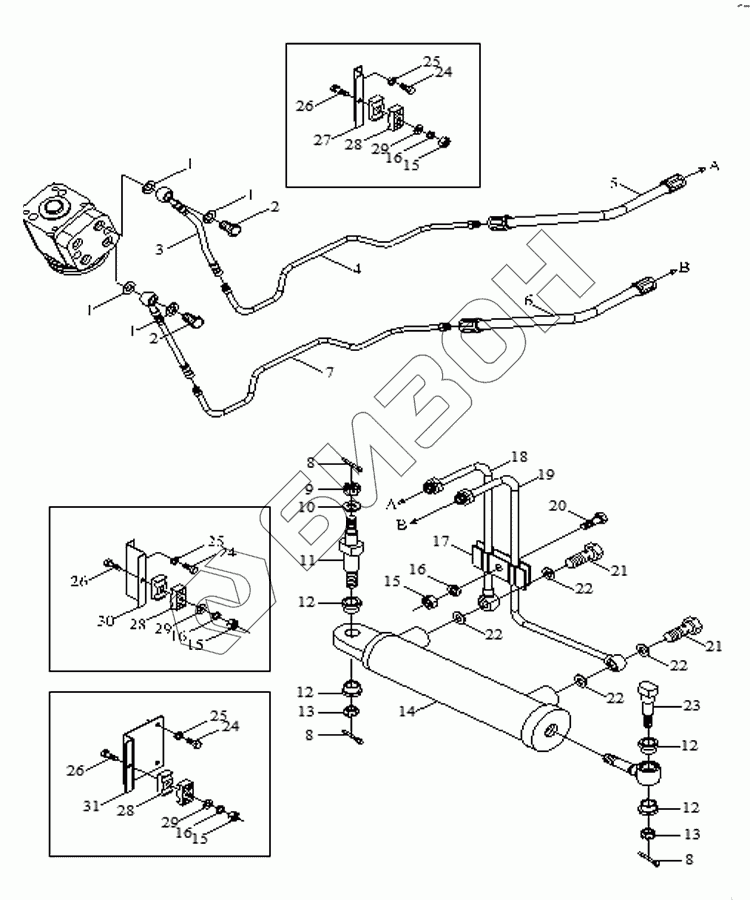

Графический каталог запасных частей к технике: Foton TA60. Hydraulic Steering Wheel Assembly-2
1
1
1
1
2
2
3
4
4
4
5
5
6
6
6
7
7
7
8
8
8
9
10
11
12
12
12
12
13
13
14
15
15
15
15
16
16
16
16
17
18
18
19
20
21
21
22
22
22
22
23
24
24
24
25
25
25
26
26
26
27
28
28
28
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT700.40H.001 | FT700.40H.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT700.40G.001 | FT700.40G.001 | Hydraulic Steering Wheel Assembly |
Загрузка ...
|
|
| FT704.40G.001 | FT704.40G.001 | hydraulic steering wheel assembly |
Загрузка ...
|
|
| 1 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 2 | FT650.40.102 | hollow bolt |
Загрузка ...
|
|
| 3 | FT650.40.013 | high pressure hose assembly |
Загрузка ...
|
|
| 4 | FT700.40G.017 | oil feed pipe assembly,left |
Загрузка ...
|
|
| 4 | FT700.40H.017 | oil feed pipe assembly,left |
Загрузка ...
|
|
| 4 | FT704.40G.017 | oil feed pipe assembly,left |
Загрузка ...
|
|
| 5 | FT650.40.022 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 5 | FT700.40H.022 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 6 | FT700.40H.029 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 6 | FT800.40L.029 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 6 | FT650.40.029 | left pipe assembly,hydraulic cylinder |
Загрузка ...
|
|
| 7 | FT700.40G.016 | oil feed pipe assembly,right |
Загрузка ...
|
|
| 7 | FT700.40H.016 | oil feed pipe assembly,right |
Загрузка ...
|
|
| 7 | FT704.40G.016 | oil feed pipe assembly,right |
Загрузка ...
|
|
| 8 | GB/T 91 | Pin |
Загрузка ...
|
|
| 9 | GB/T 6179 | nut M20-A2L |
Загрузка ...
|
|
| 10 | FT650.40.151 | washer |
Загрузка ...
|
|
| 11 | FT650.40.111 | pin roll of hydraulic cylinder |
Загрузка ...
|
|
| 12 | FT650.40.109 | support tube |
Загрузка ...
|
|
| 13 | GB/T6181 | Nut M16*1.5-A2L |
Загрузка ...
|
|
| 14 | FT650.40.024a | steering hydraulic cylinder assembly |
Загрузка ...
|
|
| 15 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 16 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 17 | FT650.40.145 | double pipe clip |
Загрузка ...
|
|
| 18 | FT650.40.027a | pipe assembly ,hydraulic cylinder-left |
Загрузка ...
|
|
| 18 | FT700.40H.027a | pipe assembly ,hydraulic cylinder-left |
Загрузка ...
|
|
| 19 | FT650.40.026 | pipe assembly ,hydraulic cylinder-right |
Загрузка ...
|
|
| 20 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 21 | FT650.40.112 | Hollow bolt M16x1.5 |
Загрузка ...
|
|
| 22 | JB/T 982 | Washer |
Загрузка ...
|
|
| 23 | FT650.40.115 | pin roll of hydraulic cylinder |
Загрузка ...
|
|
| 24 | GB/T70.1 | Винт М8х20 |
Загрузка ...
|
|
| 25 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 26 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 27 | FT700.40G.106 | fixed plate-2 |
Загрузка ...
|
|
| 28 | FT354.40C.121 | double pipe clip |
Загрузка ...
|
|
| 29 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 30 | FT700.40G.105 | fixed plate-1 |
Загрузка ...
|
|
| 31 | FT700.40H.106 | fixed plate-2 |
Загрузка ...
|
