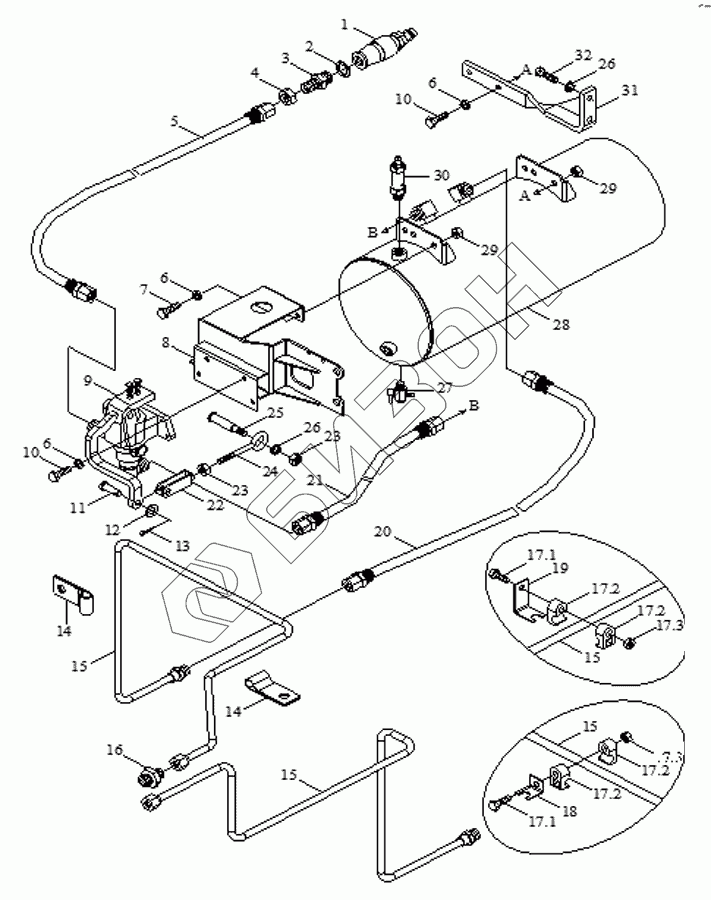

Графический каталог запасных частей к технике: Foton TA60. Pneumatic Braking System Assembly
1
2
3
4
5
6
6
6
7
8
9
10
10
11
12
13
14
14
15
15
15
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT700.80.001 | FT700.80.001 | pneumatic braking system assembly |
Загрузка ...
|
|
| GB/T 6170 | GB/T 6170 | Nut |
Загрузка ...
|
|
| FT700.80G.116 | FT700.80G.116 | Pipe ferrule |
Загрузка ...
|
|
| GB/T 5782 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| FT700.80H.001 | FT700.80H.001 | pneumatic braking system assembly |
Загрузка ...
|
|
| 1 | FT65.80.018 | Quick joint |
Загрузка ...
|
|
| 2 | FT65.80.213 | Sealing washer,output joint body |
Загрузка ...
|
|
| 3 | FT65.80.212 | Output joint body |
Загрузка ...
|
|
| 4 | GB/T 6173 | Nut |
Загрузка ...
|
|
| 5 | FT65.80.016 | Air outlet hose unit |
Загрузка ...
|
|
| 6 | GB/T 93 | Washer |
Загрузка ...
|
|
| 7 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 8 | FT700.80.022 | Front bracket welding unit |
Загрузка ...
|
|
| 9 | FT65.80.010 | Pneumatic braking valve assembly |
Загрузка ...
|
|
| 10 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 11 | GB/T 882 | Pin |
Загрузка ...
|
|
| 12 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 13 | GB/T 91 | Pin |
Загрузка ...
|
|
| 14 | FT65.80.210 | Wire ferrule |
Загрузка ...
|
|
| 15 | FT65.80.012 | Air inlet hose unit,air compressor |
Загрузка ...
|
|
| 15 | FT700.80G.012 | Air outlet pipe weldment,air compressor |
Загрузка ...
|
|
| 16 | FT700.80G.101 | pipe joint |
Загрузка ...
|
|
| 17 | FT700.80G.013 | Pipe ferrule assembly |
Загрузка ...
|
|
| 18 | FT700.80G.115 | Pipe ferrule bracket(I) |
Загрузка ...
|
|
| 19 | FT700.80G.117 | Pipe ferrule bracket(II) |
Загрузка ...
|
|
| 20 | FT65.80.020 | Air inlet hose unit,air vessel |
Загрузка ...
|
|
| 21 | FT65.80.015 | Air putlet hose unit |
Загрузка ...
|
|
| 22 | FT65.80.013 | Connecting fork weldment |
Загрузка ...
|
|
| 23 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 24 | FT65.80.120 | Push rod, main braking pump |
Загрузка ...
|
|
| 25 | FT65.80.123 | connecting pin |
Загрузка ...
|
|
| 26 | GB/T 93 | Washer |
Загрузка ...
|
|
| 27 | FT65.80.019 | Water drain valve assembly |
Загрузка ...
|
|
| 28 | FT65.80.011 | Air vessel welding unit |
Загрузка ...
|
|
| 29 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 30 | FT65.80.014 | Safety valve assembly |
Загрузка ...
|
|
| 31 | FT65.80.023 | Rear bracket welding unit |
Загрузка ...
|
|
| 32 | GB/T 5783 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
