Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
11
12

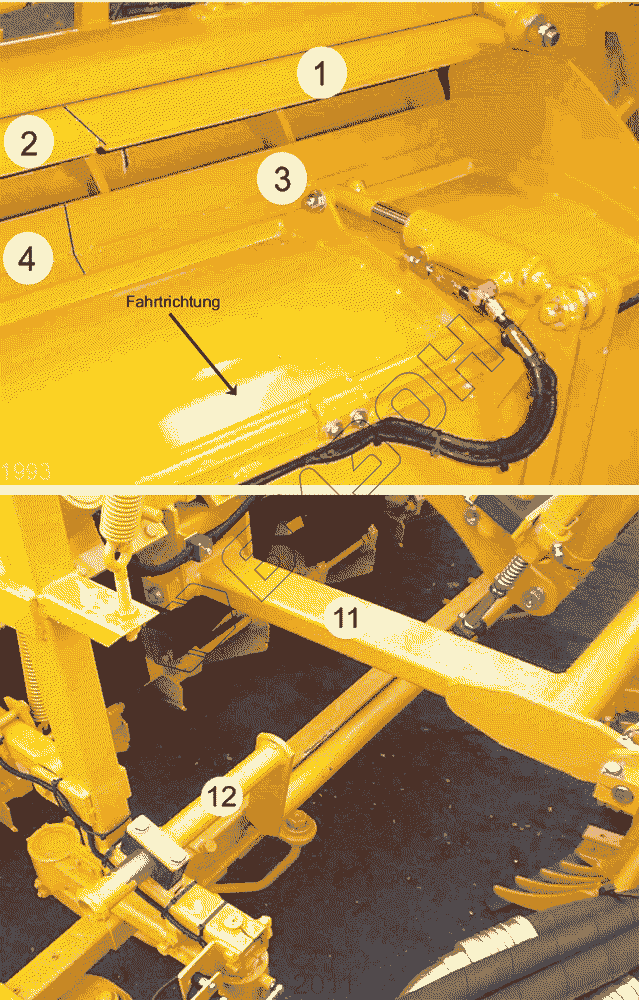

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 V0-140-012-000-002 Быстроизнашивающаяся плита, левая, лоток
Загрузка ...
2 V0-140-012-000-003 Быстроизнашивающаяся плита, правая, лоток
Загрузка ...
3 V0-140-012-003 Удерживающаяся рейка, левая
Загрузка ...
4 V0-120-012-004 Удерживающаяся рейка, правая
Загрузка ...
4 V0-140-012-004 Удерживающаяся рейка, правая, раздвижной
Загрузка ...
40528 40528 Винт потайной M8x25 10.9
Загрузка ...
779 779 Шайба А8,4
Загрузка ...
682 682 Шестигранная гайка М8
Загрузка ...
11 V0-120-001-040 Нижняя тяга
Загрузка ...
11a 1016 Радиальный шарикоподшипник 6206-2RS
Загрузка ...
11b S2-160-001-000-001 Палец, внизу D30x234
Загрузка ...
11c 14380 Шестигранный винт М10х65
Загрузка ...
11d 683 Шестигранная гайка М10
Загрузка ...
11e S2-120-001-000-012 Палец D28x132
Загрузка ...
12 V0-260-018-025 Направляющая по глубине
Загрузка ...
12a V0-260-018-000-021 Корпус с хомутом
Загрузка ...
12b V0-260-018-000-022 Покрывающаяся плита
Загрузка ...
12c 381 Шестигранный винт
Загрузка ...
12d 26606 Блокирующая шайба SKM10
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
