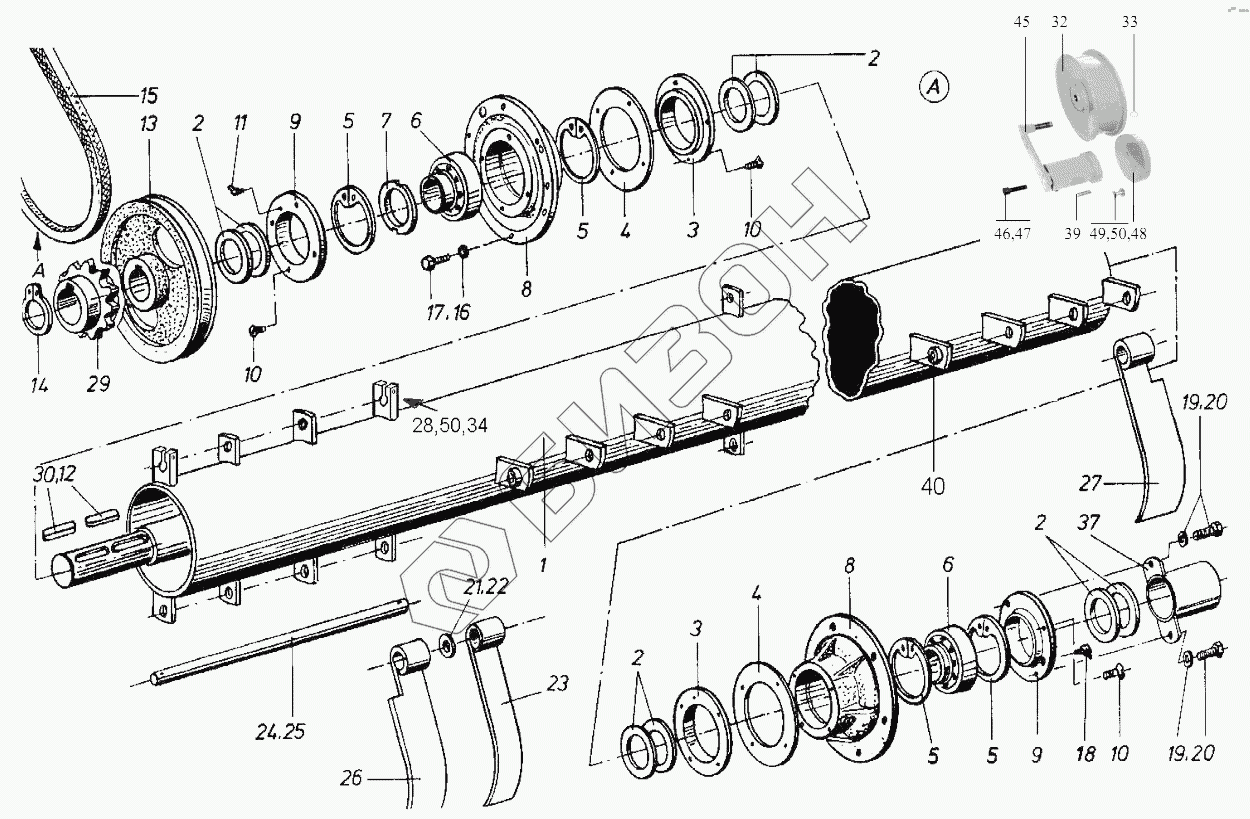

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Измельчитель
1
1
1
2
2
2
2
2
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
32
33
34
37
39
40
40
45
46
47
48
49
50
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SA-120-031-001 | Вал измельчителя |
Загрузка ...
|
|
| 1 | SA-120-031/SPEZ | Вал измельчителя, в сборе 45 см |
Загрузка ...
|
|
| 1 | SA-140-031-001 | Вал измельчителя |
Загрузка ...
|
|
| 2 | SA-140-031/SPEZ | Вал измельчителя, в сборе 50 см |
Загрузка ...
|
|
| 2 | 975 | Радиальное прокладочное кольцо ВА 45x66x6 |
Загрузка ...
|
|
| 3 | 13-600-031-000-002 | Фланец I |
Загрузка ...
|
|
| 4 | 10-600-031-000-004 | Шайба концевая |
Загрузка ...
|
|
| 5 | 964 | Стопорное кольцо 90х3 |
Загрузка ...
|
|
| 6 | 1021 | Самоустанавливающийся роликоподшипник |
Загрузка ...
|
|
| 7 | 1048 | Зажимная втулка Н 310 |
Загрузка ...
|
|
| 8 | 10-600-031-000-001 | Фланец подшипника |
Загрузка ...
|
|
| 9 | 13-600-031-000-003 | Фланец II |
Загрузка ...
|
|
| 10 | 569 | винт с потайной головкой М8х20 |
Загрузка ...
|
|
| 11 | Смазочный ниппель | Пресс-масленка |
Загрузка ...
|
|
| 12 | 938 | Призматическая шпонка A10x8x45 |
Загрузка ...
|
|
| 13 | 10-600-031-000-007 | Клиноремённый шкив |
Загрузка ...
|
|
| 14 | 950 | Стопорное кольцо 35х1,5 |
Загрузка ...
|
|
| 15 | 17-727-007-002-007 | Клиновой ремень |
Загрузка ...
|
|
| 16 | 721 | Пружинное кольцо В 10 |
Загрузка ...
|
|
| 17 | 471 | Шестигранный винт М10х25 |
Загрузка ...
|
|
| 18 | Смазочный ниппель | Пресс-масленка |
Загрузка ...
|
|
| 19 | 720 | Пружинное кольцо В 8 |
Загрузка ...
|
|
| 20 | 464 | Шестигранный винт М8х25 |
Загрузка ...
|
|
| 21 | 804 | Шайба 21x37x3 |
Загрузка ...
|
|
| 21 | 804 | Шайба 21x37x3 |
Загрузка ...
|
|
| 22 | 10560 | Шайба 21x37x2 |
Загрузка ...
|
|
| 22 | 10560 | Шайба 21x37x2 |
Загрузка ...
|
|
| 23 | 12-802-031-000-001 | Било измельчителя |
Загрузка ...
|
|
| 23 | 12-802-031-000-001 | Било измельчителя |
Загрузка ...
|
|
| 24 | SA-120-031-000 | Ось |
Загрузка ...
|
|
| 24 | SA-120-031-000-005 | Ось |
Загрузка ...
|
|
| 25 | SA-140-031-000 | Ось |
Загрузка ...
|
|
| 25 | SA-140-031-000-005 | Ось |
Загрузка ...
|
|
| 26 | 14-802-031-000-002 | Било измельчителя, слева и в середине |
Загрузка ...
|
|
| 26 | 14-802-031-000-002 | Било измельчителя, слева и в середине |
Загрузка ...
|
|
| 27 | 14-802-031-000-003 | Било измельчителя, справа и в середине |
Загрузка ...
|
|
| 27 | 14-802-031-000-003 | Било измельчителя, справа и в середине |
Загрузка ...
|
|
| 28 | 4895 | Шестигранный винт М10х70 |
Загрузка ...
|
|
| 29 | 10-800-007-000-015 | Звёздочка |
Загрузка ...
|
|
| 30 | 937 | Призматическая шпонка A10x8x36 |
Загрузка ...
|
|
| 32 | 10-800-007-027-001 | Натяжной ролик |
Загрузка ...
|
|
| 33 | 946 | Стопорное кольцо 17x1 |
Загрузка ...
|
|
| 34 | 683 | Шестигранная гайка М10 |
Загрузка ...
|
|
| 37 | 10-600-031-005 | Щит вала |
Загрузка ...
|
|
| 38 | 10-800-007-000-004 | Шайба |
Загрузка ...
|
|
| 39 | 853 | Трубчатый разрезной штифт 10х30 |
Загрузка ...
|
|
| 40 | Y2-004-000-016 | Зажимная втулка |
Загрузка ...
|
|
| 40 | Y2-004-000-016 | Зажимная втулка |
Загрузка ...
|
|
| 45 | S9-129-007-028 | Натяжное устройство |
Загрузка ...
|
|
| 46 | 28826 | Шайба SKZ 12 |
Загрузка ...
|
|
| 47 | 43033 | Цилиндрический винт М12х35 |
Загрузка ...
|
|
| 48 | S9-129-007-000-004 | Шайба |
Загрузка ...
|
|
| 49 | 469 | Шестигранный винт М10х16 |
Загрузка ...
|
|
| 50 | 28825 | Шайба SKZ 10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
