Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Копательный узел

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
3
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
26
27
27
29
30
31
35
36
40
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
56
57
57
59
60
61
62
63

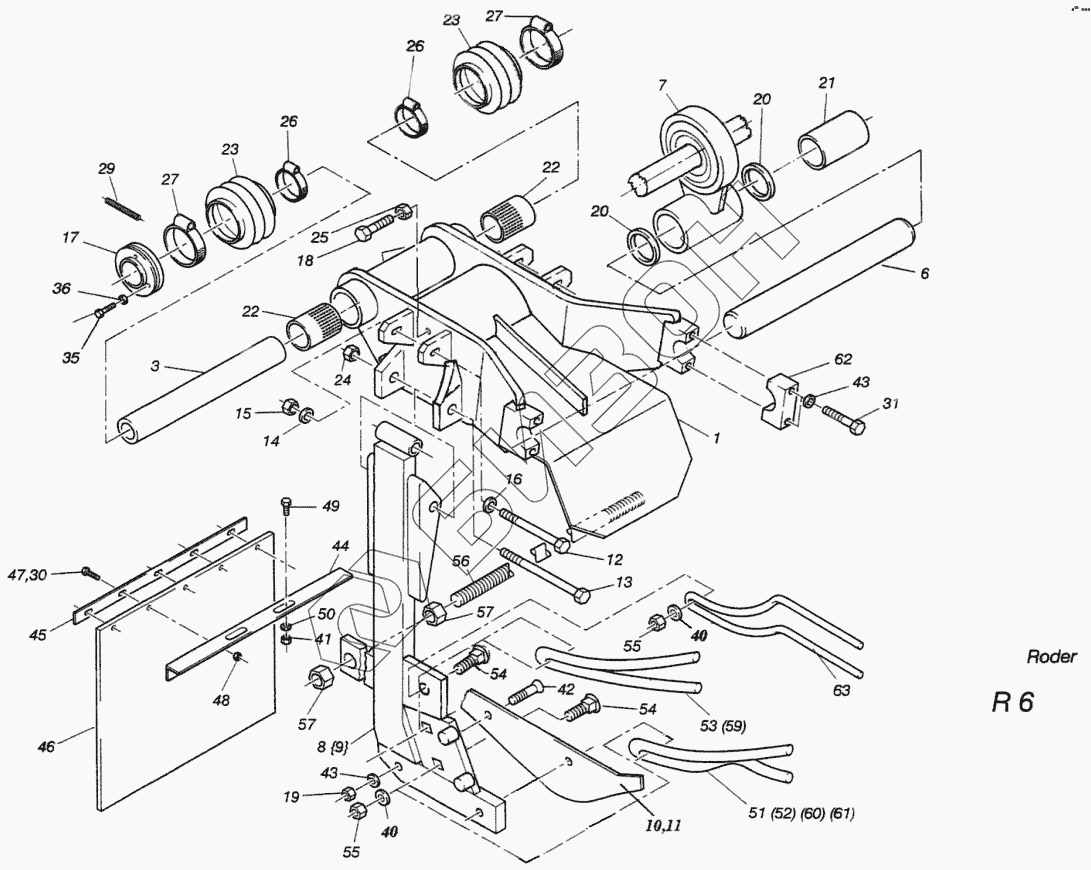

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 S7-166-006-025 Качающаяся рама
Загрузка ...
3 10-600-006-010 Ось, в сборе
Загрузка ...
6 S3-163-006-000-013 Вал
Загрузка ...
7 Вал Вал
Загрузка ...
8 S8-164-006-060 Стойка лемеха, слева
Загрузка ...
8 S8-164-006-065 Стойка лемеха, слева, снаружи
Загрузка ...
9 S8-164-006-063 Стойка лемеха, справа
Загрузка ...
9 S8-164-006-066 Стойка лемеха, спава, снаружи
Загрузка ...
10 S2-161-006-000-050 Пластина подкапываю лемеха, слева
Загрузка ...
11 S2-161-006-000-051 Пластина подкапывакхц лемеха, справа
Загрузка ...
12 22518 Шестигранный винт М16х1,5x120 10.9
Загрузка ...
13 22519 Шестигранный винт М16х1,5x160 10.9
Загрузка ...
14 26609 Блокирующая шайба SKM16
Загрузка ...
15 30128 Шестигранная гайка М16х1,5 10.9
Загрузка ...
16 783 Шайба А17
Загрузка ...
17 А0-200-006-000-008 Фланец
Загрузка ...
18 484 Шестигранный винт М12х65
Загрузка ...
19 684 Шестигранная гайка М12
Загрузка ...
20 33465 Отделитель
Загрузка ...
21 S3-163-006-000-008 Втулка, длина 90
Загрузка ...
22 S6-166-006-000-016 Сепаратор шарикоподшипника, длина 95 см
Загрузка ...
23 А2-202-006-000-055 Резиновая гармошка
Загрузка ...
24 16918 Шестигранная гайка М16
Загрузка ...
25 684 Шестигранная гайка М12
Загрузка ...
26 10-600-008-000-010 Скоба с червячной резьбой
Загрузка ...
27 Y5-002-000-021 Скоба с червячной резьбой
Загрузка ...
29 852 Трубчатый разрезной штифт 8х70
Загрузка ...
30 799 Шайба В 6,4
Загрузка ...
31 389 Шестигранный винт М12х60
Загрузка ...
35 471 Шестигранный винт М10х25
Загрузка ...
36 807 Упругая зажимная шайба 10
Загрузка ...
37 S0-660-006-000-010 Эксцентрик
Загрузка ...
40 25463 Упругая зажимная шайба 16
Загрузка ...
41 666 Шестигранная гайка М8
Загрузка ...
42 43109 винт с потайной головкой М12х40 10.9
Загрузка ...
43 26607 Блокирующая шайба SKM12
Загрузка ...
44 10-800-006-001-008 Щиток
Загрузка ...
45 10-800-006-001-009 Щиток
Загрузка ...
46 16-800-006-001-010 Резиновый щит
Загрузка ...
47 456 Шестигранный винт М6х20
Загрузка ...
48 681 Шестигранная гайка М6
Загрузка ...
49 462 Шестигранный винт М8х16
Загрузка ...
50 801 Шайба В 8,4
Загрузка ...
51 S1-161-006-000-003 Пружинный зуб, слева
Загрузка ...
52 S1-161-006-000-004 Пружинный зуб, справа
Загрузка ...
53 S1-101-090-001-001 Зубья очистительного ротора
Загрузка ...
54 28672 винт с плоской круглой головкой M16x45 VP
Загрузка ...
55 669 Шестигранная гайка М16
Загрузка ...
56 S8-164-006-000-020 Стержень с резьбой М 20
Загрузка ...
57 670 Шестигранная гайка М20
Загрузка ...
59 S3-163-006-000-005 Пруж зуб, середина
Загрузка ...
60 S3-163-006-000-006 Пруж. зуб, снизу
Загрузка ...
61 S3-163-006-000-007 Пружинный зуб, снизу
Загрузка ...
62 S3-163-006-000-014 Зажимная вставка
Загрузка ...
63 S4-164-006-000-015 Пруж. зуб, сверху
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
