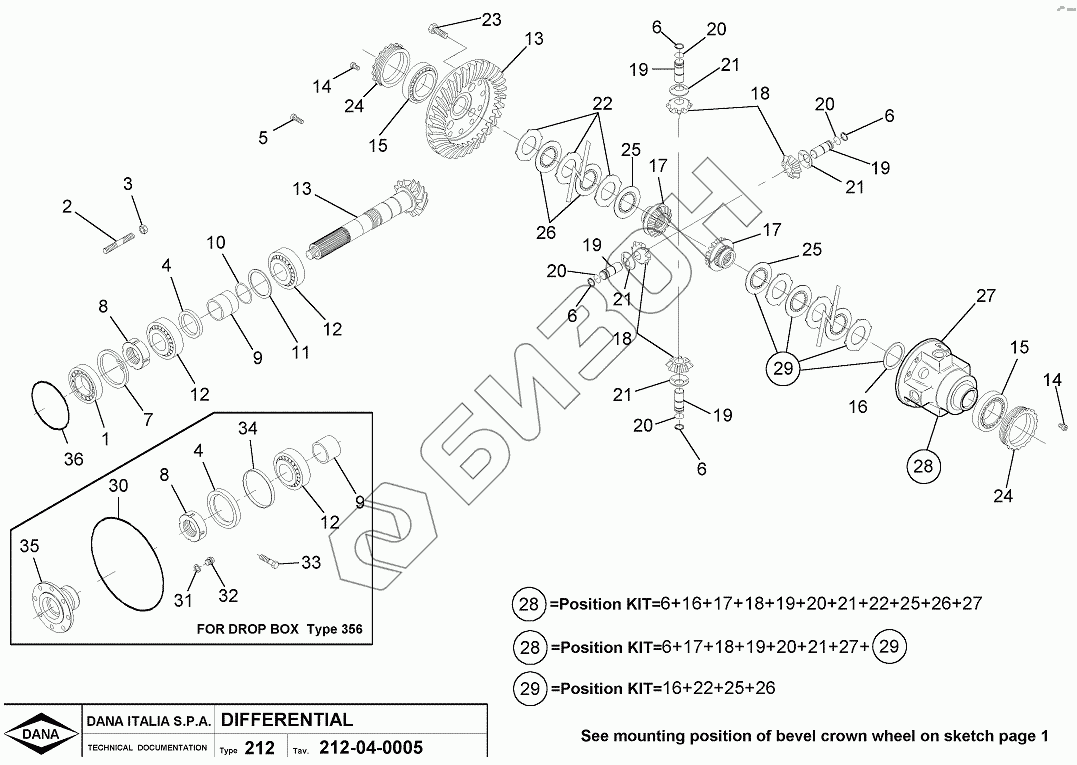

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Корпус дифференциала
2
3
5
6
6
6
6
8
8
9
9
10
11
12
12
12
13
13
14
14
15
15
17
17
18
18
19
19
19
19
20
20
20
20
21
21
21
21
23
24
24
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 013.01.3118 | 013.01.3118 | шайба установочная |
Загрузка ...
|
|
| 013.01.3119 | 013.01.3119 | шайба установочная |
Загрузка ...
|
|
| 013.01.3120 | 013.01.3120 | шайба установочная |
Загрузка ...
|
|
| 013.01.1281 | 013.01.1281 | шайба установочная |
Загрузка ...
|
|
| 013.01.3055 | 013.01.3055 | шайба установочная |
Загрузка ...
|
|
| 013.01.3066 | 013.01.3066 | шайба установочная |
Загрузка ...
|
|
| 2 | 017.02.3023 | Штифтобразный винт |
Загрузка ...
|
|
| 3 | 006.03.3239 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 5 | 016.04.0417 | винт с цилиндрической головкой |
Загрузка ...
|
|
| 6 | 002.14.3244 | кольцо стопорное |
Загрузка ...
|
|
| 8 | 953.04.012.01 | гайка на валу |
Загрузка ...
|
|
| 9 | 112.04.023.01 | кольцо распорное |
Загрузка ...
|
|
| 10 | 013.01.3117 | шайба установочная |
Загрузка ...
|
|
| 11 | 013.01.1279 | шайба установочная |
Загрузка ...
|
|
| 12 | 005.10.0162 | цилиндрический роликоподшипник |
Загрузка ...
|
|
| 13 | 112.04.500.38 | пара цилиндрического и тарельчатого колес |
Загрузка ...
|
|
| 14 | 016.04.1214 | винт с цилиндрической головкой |
Загрузка ...
|
|
| 15 | 005.09.1039 | цилиндрический роликоподшипник |
Загрузка ...
|
|
| 17 | 112.04.005.08 | выравнивающее колесо на валу |
Загрузка ...
|
|
| 18 | 112.04.004.04 | выравнивающее цилиндрическое колесо |
Загрузка ...
|
|
| 19 | 112.04.006.03 | палец |
Загрузка ...
|
|
| 20 | 002.06.3163 | кольцо стопорное |
Загрузка ...
|
|
| 21 | 112.04.008.01 | пусковая шайба |
Загрузка ...
|
|
| 23 | 016.28,3390 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 24 | 112.04.016.02 | гайка на валу |
Загрузка ...
|
|
| 27 | 112.04.011.04 | корпус дифференциала |
Загрузка ...
|
|
| 28 | 112.04.703.04 | самоблокирующийся дифференциал |
Загрузка ...
|
|
| 29 | 112.04.611.03 | шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
