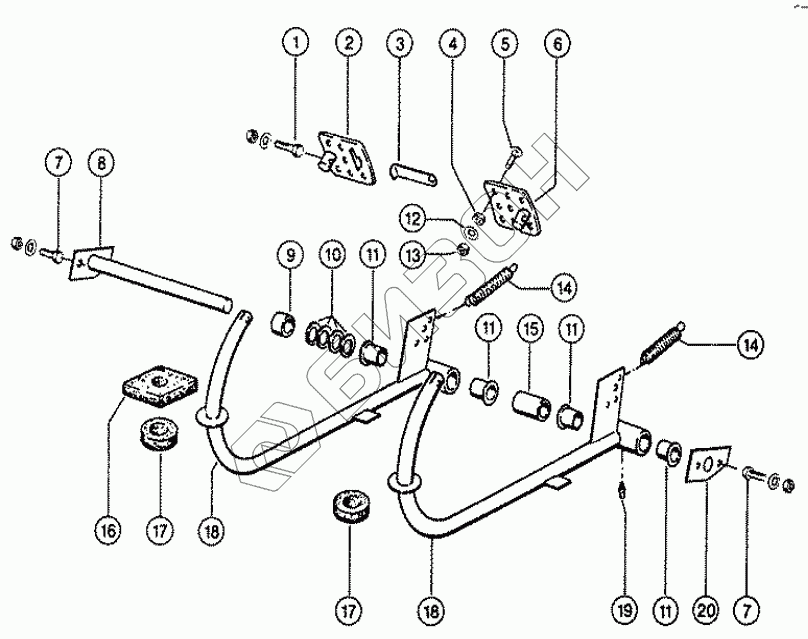

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Ножное приведение в действие
1
1
1
2
3
4
5
6
7
7
7
7
8
9
10
11
11
11
11
12
13
14
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 238 132.0 | ГАЙКА СТОПОРНАЯ |
Загрузка ...
|
|
| 1 | 236 912.2 | ШАЙБА |
Загрузка ...
|
|
| 1 | 237 340.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 2 | 076 321.0 | ПЕДАЛЬНАЯ ПЛИТА |
Загрузка ...
|
|
| 3 | 734 754.0 | ПЛАНКА |
Загрузка ...
|
|
| 4 | 236 170.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 5 | 801 883.1 | ВИНТ ПОЛУПОТАЙНОЙ |
Загрузка ...
|
|
| 6 | 076 320.1 | ПЕДАЛЬНАЯ ПЛИТА, СЛЕВА |
Загрузка ...
|
|
| 7 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 7 | 236 170.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 7 | 239 387.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 8 | 076 318.0 | ВАЛ |
Загрузка ...
|
|
| 9 | 077 888.0 | ДИСТАНЦИОННАЯ ТРУБА |
Загрузка ...
|
|
| 10 | 234 298.0 | ШАЙБА |
Загрузка ...
|
|
| 11 | 008 534.0 | ВТУЛКА |
Загрузка ...
|
|
| 12 | 234 223.0 | ШАЙБА |
Загрузка ...
|
|
| 13 | 238 132.0 | ГАЙКА СТОПОРНАЯ |
Загрузка ...
|
|
| 14 | 631 056.1 | ПРУЖИНА РАСТЯЖЕНИЯ |
Загрузка ...
|
|
| 15 | 076 354.0 | ДИСТАНЦИОННАЯ ТРУБА |
Загрузка ...
|
|
| 16 | 623 848.0 | УПЛОТНЕНИЕ |
Загрузка ...
|
|
| 17 | 601 029.0 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО |
Загрузка ...
|
|
| 18 | 623 881.0 | ПЕДАЛЬ ТОРМОЗА |
Загрузка ...
|
|
| 19 | 236 942.0 | СМАЗОЧНЫЙ НИППЕЛЬ |
Загрузка ...
|
|
| 20 | 602 223.0 | ПЛИТА ПОДШИПНИКА |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
