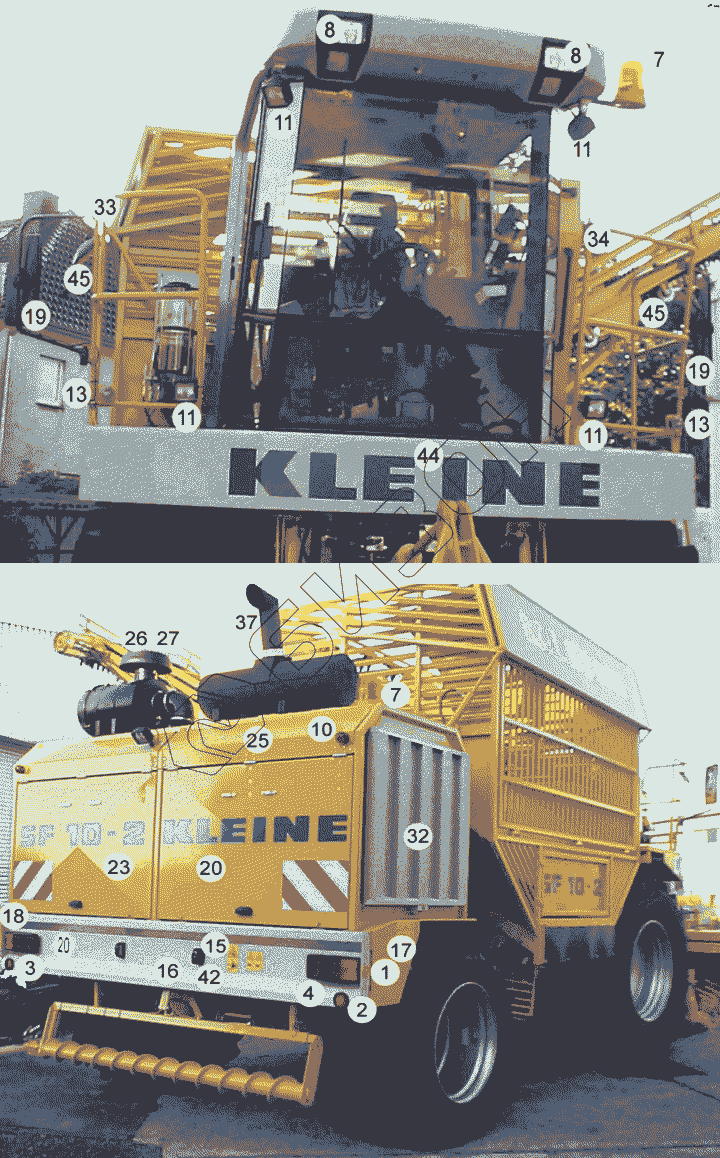

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Освещение для передвижения по дорогам, защитное ограждение
1
2
3
4
7
7
8
8
10
11
11
11
11
13
13
15
16
17
18
19
19
20
20
23
25
26
26
27
32
32
33
34
37
37
42
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Y6-101-000-030 | Рефлектор |
Загрузка ...
|
|
| 2 | S0-100-021-000-001 | Рефлектор, красный |
Загрузка ...
|
|
| 3 | S0-100-021-000-002 | Задний фонарь мигающего и тормозного света |
Загрузка ...
|
|
| 4 | S0-100-021-000-003 | Задний фонарь мигающего и тормозного света |
Загрузка ...
|
|
| 4a | 34101 | Лампа накаливания |
Загрузка ...
|
|
| 4b | 34098 | Лампа накаливания, 24В/21Вт |
Загрузка ...
|
|
| 7 | 20-100-021-000-001 | Фонарь проблесковый |
Загрузка ...
|
|
| 8 | 21-100-080-000-056 | Фара рабочая |
Загрузка ...
|
|
| 8a | 34100 | Лампа накаливания |
Загрузка ...
|
|
| 9 | S2-102-020-036 | Десница, алюминовая |
Загрузка ...
|
|
| 10 | 6722 | задний фонарь |
Загрузка ...
|
|
| 11 | S2-102-021-000-007 | Фара рабочая |
Загрузка ...
|
|
| 11a | 34100 | Лампа накаливания |
Загрузка ...
|
|
| 13 | Y4-021-003-003 | Габаритный фонарь |
Загрузка ...
|
|
| 15 | 34103 | Лампа накаливания |
Загрузка ...
|
|
| 16 | 20-100-020-011 | Защитный брус |
Загрузка ...
|
|
| 17 | 20-100-020-030 | Инструментальный ящик, справа |
Загрузка ...
|
|
| 18 | S2-102-020-031 | Инструментальный ящик, слева |
Загрузка ...
|
|
| 19 | 20 M10-080-001-085 | Зеркало |
Загрузка ...
|
|
| 20 | 20-100-020-009 | Откидная стенка |
Загрузка ...
|
|
| 20 | 20-100-020-009-001 | звукоизоляция |
Загрузка ...
|
|
| 21 | S0-100-020-000-010 | Газовый пружинный цилиндр |
Загрузка ...
|
|
| 22 | 10-600-020-000-006 | Крестовая петля |
Загрузка ...
|
|
| 23 | 20-100-020-009 | Откидная стенка |
Загрузка ...
|
|
| 24 | S2-102-020-000-006 | Откидной замок |
Загрузка ...
|
|
| 24 | 20-100-020-050-006 | крюк |
Загрузка ...
|
|
| 25 | 20-100-020-001 | Рама, в сборе |
Загрузка ...
|
|
| 26 | S1-101-020-026-001 | Воздушный фильтр Пиклон, в сборе |
Загрузка ...
|
|
| 26 | S5-102-020-028-001 | Воздушный фильтр Пиклон, в сборе |
Загрузка ...
|
|
| 27 | S1-101-020-026-002 | Сменный фильтрующий элемент |
Загрузка ...
|
|
| 28 | S2-102-020-000-008 | Подкладным башмак |
Загрузка ...
|
|
| 29 | S4-104-051-000-026 | Резиновый щит |
Загрузка ...
|
|
| 30 | S2-100-080-099 | Огнетушитель |
Загрузка ...
|
|
| 32 | S0-100-020-025 | Решётка охладителя |
Загрузка ...
|
|
| 32 | 20-100-020-012 | защитное прспособления для радиатора |
Загрузка ...
|
|
| 33 | 20-100-020-017 | Рама, справа |
Загрузка ...
|
|
| 34 | S5-105-020-016 | Рама, слева |
Загрузка ...
|
|
| 35 | S1-101-020-019 S1-101-020-018 | Колосниковый грохот лестница |
Загрузка ...
|
|
| 36 | S4-102-020-000-007 | предупредительный знак |
Загрузка ...
|
|
| 37 | 20-100-028-001-001 | конечная труба |
Загрузка ...
|
|
| 37 | 20-100-028-001 | конечная труба |
Загрузка ...
|
|
| 40 | S4-104-080-045-001 | радиоприемник |
Загрузка ...
|
|
| 41 | 17-M07-075-000-027 | сигнал |
Загрузка ...
|
|
| 42 | 41704 | осветление номерного знака |
Загрузка ...
|
|
| 43 | 10-490-104-000-001 | пружина сжатия |
Загрузка ...
|
|
| 44 | S5-105-020-010 | защитное устройство |
Загрузка ...
|
|
| 45 | S3-101-080-040 | серколо для буксирования |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
