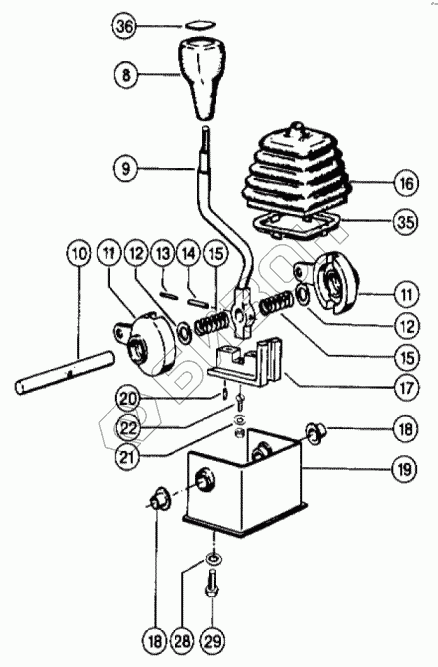

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Переключение передач
8
9
10
11
11
12
12
13
14
15
15
16
17
18
18
19
20
21
22
28
29
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 177 571.0 | 177 571.0 | МОЛИКОТЕ |
Загрузка ...
|
|
| 235 131.1 | 235 131.1 | КОЛЬЦО ПРУЖИННОЕ |
Загрузка ...
|
|
| 236 169.0 | 236 169.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 236 169.0 | 236 169.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 8 | 694 301.0 | РУЧКА ПЕРЕКЛЮЧЕНИЯ |
Загрузка ...
|
|
| 9 | 649 701.2 | РЫЧАГ ПЕРЕКЛЮЧЕНИЯ |
Загрузка ...
|
|
| 10 | 077 970.0 | ВАЛ УПРАВЛЕНИЯ |
Загрузка ...
|
|
| 11 | 602 058.1 | СЕГМЕНТ ВКЛЮЧ. |
Загрузка ...
|
|
| 12 | 215 442.0 | 988 ШАЙБА ОПОРНАЯ |
Загрузка ...
|
|
| 13 | 235 625.0 | 8752 ШТИФТ РАСПОРНЫЙ |
Загрузка ...
|
|
| 14 | 235 665.2 | 8752 ШТИФТ РАСПОРНЫЙ |
Загрузка ...
|
|
| 15 | 649 704.0 | ПРУЖИНА СЖАТИЯ |
Загрузка ...
|
|
| 16 | 623 665.1 | МАНЖЕТ |
Загрузка ...
|
|
| 17 | 602 061.1 | УПОР |
Загрузка ...
|
|
| 18 | 077 971.1 | ВТУЛКА ПЛАСТМАС. |
Загрузка ...
|
|
| 19 | 077 974.1 | КОРПУС РЕДУКТОРА |
Загрузка ...
|
|
| 20 | 235 641.0 | ШТИФТ РАСПОРНЫЙ |
Загрузка ...
|
|
| 21 | 235 131.1 | КОЛЬЦО ПРУЖИННОЕ |
Загрузка ...
|
|
| 22 | 241 249.0 | ВИНТ ПОТАЙНОЙ |
Загрузка ...
|
|
| 23 | 237 466.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 28 | 235 132.1 | КОЛЬЦО ПРУЖИННОЕ |
Загрузка ...
|
|
| 29 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 35 | 623 565.0 | РЕМКОМ. РАМЫ |
Загрузка ...
|
|
| 36 | 694 305.0 | ВСТАВКА |
Загрузка ...
|
|
| 38 | S0-100-80-2 | ТРОС |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
