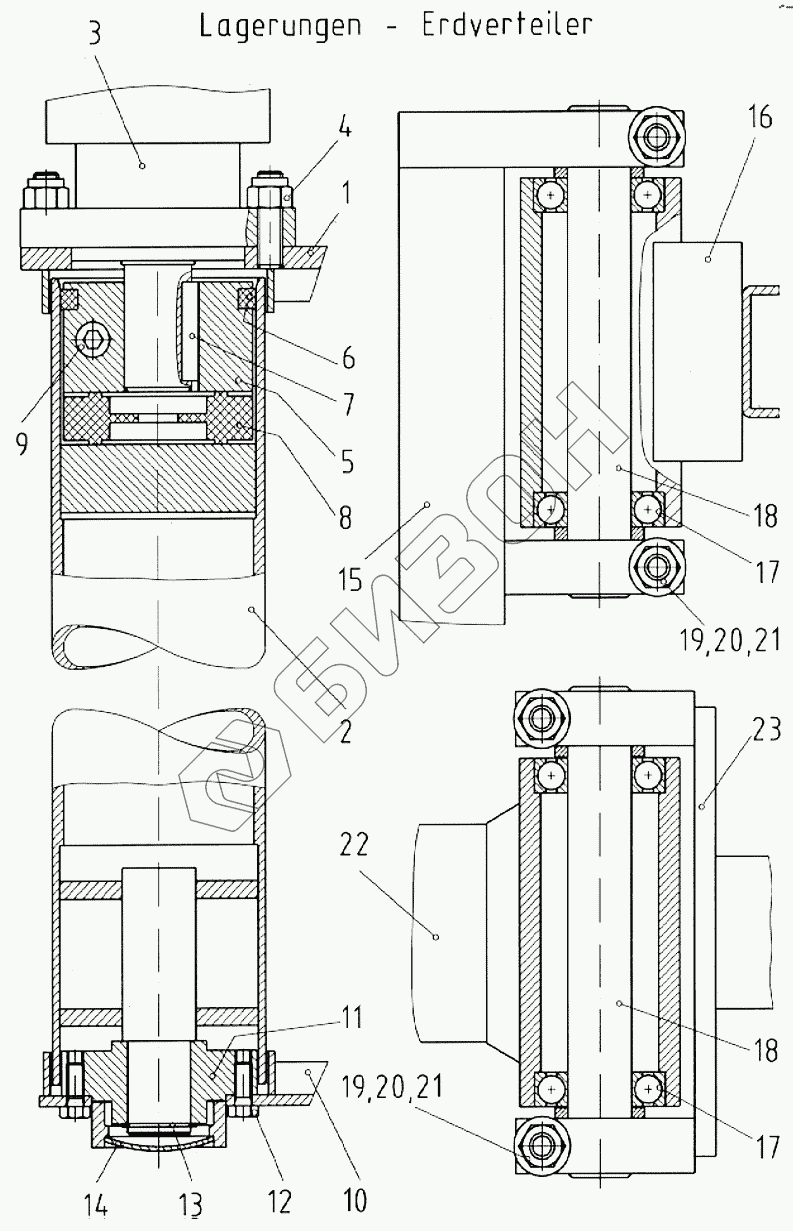

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Подшипники, распределитель земли
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S6-106-019-014 | Опорная стойка под подшипником в сборе |
Загрузка ...
|
|
| 2 | S4-102-019-015 | F-аспредепительная труба |
Загрузка ...
|
|
| 3 | S4-102-019-023 | Гидродвигатель OMS160 |
Загрузка ...
|
|
| 4 | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 5 | S4-102-019-000-001 | Полумуфта |
Загрузка ...
|
|
| 6 | 27733 | О-кольцо 75x9 |
Загрузка ...
|
|
| 7 | 938 | Призматическая шпонка A10x8x45 |
Загрузка ...
|
|
| 8 | 11-840-060-000-002 | Зубчатый венец |
Загрузка ...
|
|
| 9 | 25262 | Цилиндрический винт М10х30 |
Загрузка ...
|
|
| 10 | S4-102-019-010 | Подвеска подшипника |
Загрузка ...
|
|
| 11 | 14-600-011-000-002 | Чугунный фланцевый подшипник |
Загрузка ...
|
|
| 12 | 507 | Шестигранный винт М8х20 VP |
Загрузка ...
|
|
| 13 | 8762 | Стопорное кольцо 30х1,5 |
Загрузка ...
|
|
| 14 | 751 | Замочное шайба 52 |
Загрузка ...
|
|
| 15 | S4-102-019-004 | Поддерживающая консоль |
Загрузка ...
|
|
| 16 | S4-102-019-012 | Опорная стойка под подшипником |
Загрузка ...
|
|
| 17 | 1016 | Радиальный шарикоподшипник 6206-2RS |
Загрузка ...
|
|
| 18 | S4-102-019-000-002 | Вал |
Загрузка ...
|
|
| 19 | 391 | Шестигранный винт М12х75 |
Загрузка ...
|
|
| 20 | 26607 | Блокирующая шайба SKM12 |
Загрузка ...
|
|
| 21 | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 22 | S6-106-019-001 | Поддерживающая консоль |
Загрузка ...
|
|
| 23 | S4-102-019-004 | Поддерживающая консоль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
