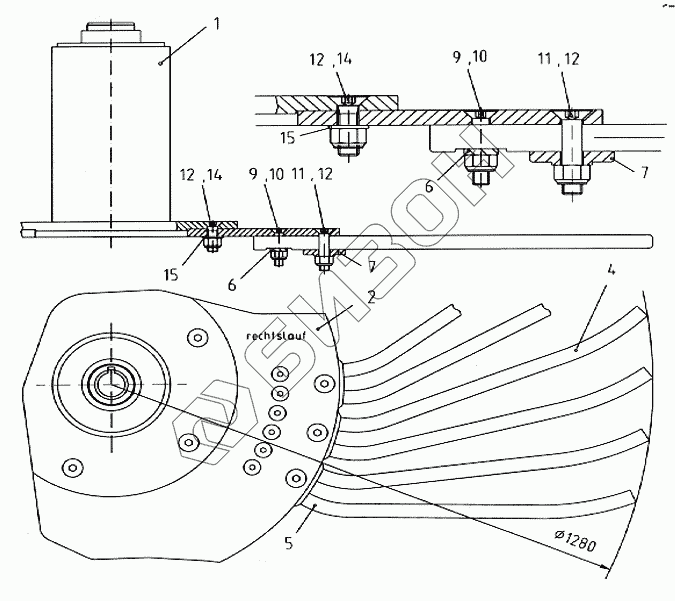

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Сепарирующее колесо правого вращения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
6
7
7
9
9
10
10
11
11
12
12
12
12
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
S6-106-090-005 S6-106-090-005 Очистительный ротор
Загрузка ...
1 S6-106-090-045 Ступица очистительного ротора
Загрузка ...
2 S1-101-090-005-003 Плита очистительного ротора
Загрузка ...
4 S3-102-090-005-001 Зубья очистительного ротора, справа
Загрузка ...
5 S3-102-090-005-002 зУбья очистительного ротора
Загрузка ...
6 А0-200-006-023-004 Двойная планка
Загрузка ...
7 А2-200-006-023-008 Пальчиковая зажимная вставка
Загрузка ...
9 577 Винт с потайной головкой М10х45
Загрузка ...
10 37855 Шестигранная гайка М10
Загрузка ...
11 26726 Винт с потайной головкой M12x55
Загрузка ...
12 38103 Шестигранная гайка М12
Загрузка ...
14 25259 винт с потайной головкой М12х45
Загрузка ...
15 810 Упругая зажимная шайба 12
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
