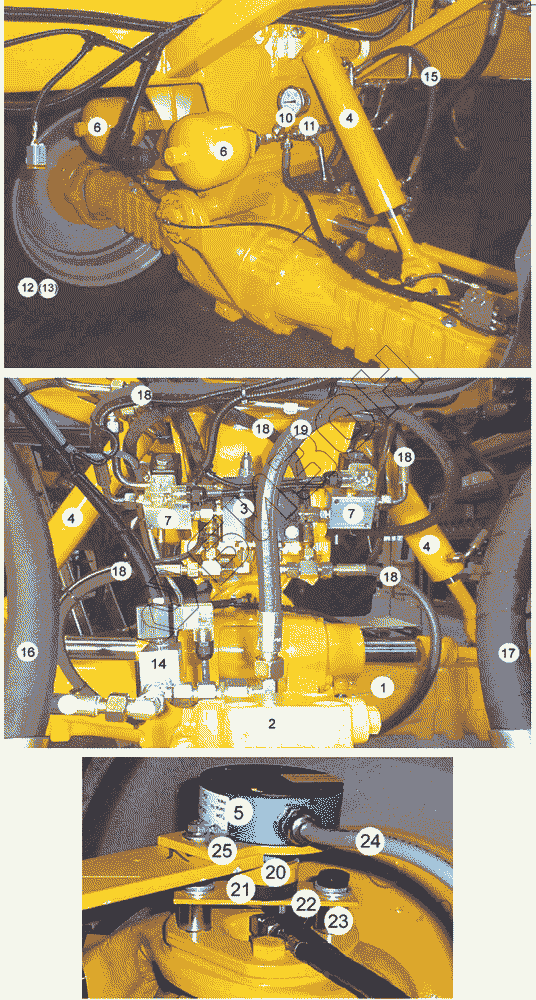

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Задний мост с принадлежностями
1
2
3
3
4
4
4
5
6
6
7
7
10
11
12
12
13
13
14
15
16
17
18
18
18
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20-100-052-070 | Мест |
Загрузка ...
|
|
| 2 | 20-100-052-054 | Сервомотор |
Загрузка ...
|
|
| 2a | Проставка | Дистанционная проставка |
Загрузка ...
|
|
| 2b | Кольцо | Угготнипельное кольцо |
Загрузка ...
|
|
| 3 | 20-100-053-210-001 | Корпус клапана XRJS |
Загрузка ...
|
|
| 3 | 20-100-053-210-002 | Вставка клапана OWCA-LHN |
Загрузка ...
|
|
| 4 | S6-106-053-050-001 | Гидравлический цилиндр |
Загрузка ...
|
|
| 5 | 20-100-075-004-004 | Угловой датчик |
Загрузка ...
|
|
| 6 | 10-770-019-000-001 | Гидроаккумулятор |
Загрузка ...
|
|
| 7 | 20-100-053-201 | Блок управления |
Загрузка ...
|
|
| 10 | 10-700-065-000-010 | Манометр |
Загрузка ...
|
|
| 11 | 2090 | Кран со сферической пробкой |
Загрузка ...
|
|
| 12 | S2-102-052-055 | Колесо, в сборе, слева |
Загрузка ...
|
|
| 12 | S6-102-052-062 | Колесо, в сборе, слева |
Загрузка ...
|
|
| 13 | S2-102-052-058 | Колесо, в сборе, справа |
Загрузка ...
|
|
| 13 | S6-102-052-063 | Колесо, в сборе, справа |
Загрузка ...
|
|
| 14 | 20-100-053-202 | блок управления |
Загрузка ...
|
|
| 15 | 28257 | Гидравлический шланг |
Загрузка ...
|
|
| 16 | 44408 | Гидравлический шланг |
Загрузка ...
|
|
| 17 | 44407 | Гидравлический imiaHr,cnpaвa |
Загрузка ...
|
|
| 18 | 28257 | Гидравлический шланг |
Загрузка ...
|
|
| 19 | 28249 | Гидравлический шланг |
Загрузка ...
|
|
| 20 | 21-101-052-000-010 | Муфта Фланец |
Загрузка ...
|
|
| 21 | 20-100-052-000-015 | Муфта Шайба |
Загрузка ...
|
|
| 22 | SA-108-052-050-007 | Планка |
Загрузка ...
|
|
| 23 | 20-100-052-050-008 | Труба распорная |
Загрузка ...
|
|
| 24 | 20-100-075-002-013 | Кабель Угловой датчик |
Загрузка ...
|
|
| 25 | 21-101-052-050-004 | Держатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
