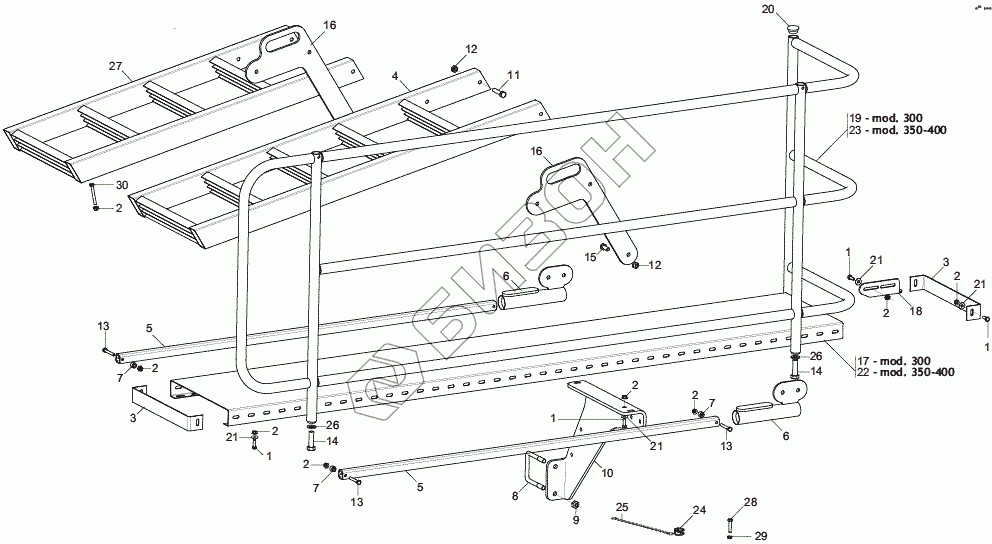

Графический каталог запасных частей к технике: Gaspardo ALITALIA. FOOTBOARD AND LADDER
1
1
1
1
2
2
2
2
2
2
2
2
3
3
4
5
5
6
6
7
7
7
8
9
10
11
12
12
13
13
13
14
14
15
16
16
17
18
19
20
21
21
21
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 2 | F01260043 | FLANGE NUT M8 DIN 6923 8.8 GAL |
Загрузка ...
|
|
| 3 | G16310681 | GALVANIZED PLATFORM END |
Загрузка ...
|
|
| 4 | G16126290 | STAIR |
Загрузка ...
|
|
| 5 | G16126240 | TUBE Q. 30X 4X1470 3F9 ZN |
Загрузка ...
|
|
| 6 | G16112561 | SLIDING STAIR SUPPORT |
Загрузка ...
|
|
| 7 | G18801540 | BUSHING 8.25 X 18 X 13 |
Загрузка ...
|
|
| 8 | G22210004 | U BOLT |
Загрузка ...
|
|
| 9 | F01220255 | Nut-tristop |
Загрузка ...
|
|
| 10 | G17241250 | RIGHT PLATFORM SUPPORT |
Загрузка ...
|
|
| 11 | F01020160 | Bolt |
Загрузка ...
|
|
| 12 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 13 | F01020077 | SCREW M8X1,25X60 U5737 8.8 ZN |
Загрузка ...
|
|
| 14 | F01020254 | Bolt |
Загрузка ...
|
|
| 15 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 16 | G16126250 | STAIR RUPPORT ZN |
Загрузка ...
|
|
| 17 | G16310500 | PLATAFORM MC250 |
Загрузка ...
|
|
| 18 | G17211430 | COUPLING PLATE |
Загрузка ...
|
|
| 19 | G17211370 | ASSEMBLY HANDRAIL 300 |
Загрузка ...
|
|
| 20 | F05100207 | PLT PLUG TUBE D.33,7 |
Загрузка ...
|
|
| 21 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
|
| 22 | G16310510 | Platform |
Загрузка ...
|
|
| 23 | G17211420 | ASS.LY HANDRAIL 350-400 |
Загрузка ...
|
|
| 24 | F02200595 | Pin x gear |
Загрузка ...
|
|
| 25 | G13812311 | CHAIN WITH SPRING CATCH |
Загрузка ...
|
|
| 26 | F01410100 | Plane washer |
Загрузка ...
|
|
| 27 | G17241420 | RAMPALITALIA |
Загрузка ...
|
|
| 28 | F01020450 | BOLT M8X40 |
Загрузка ...
|
|
| 29 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 30 | F01020454 | SCR. M8X1,25X70 U5739 8.8ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
