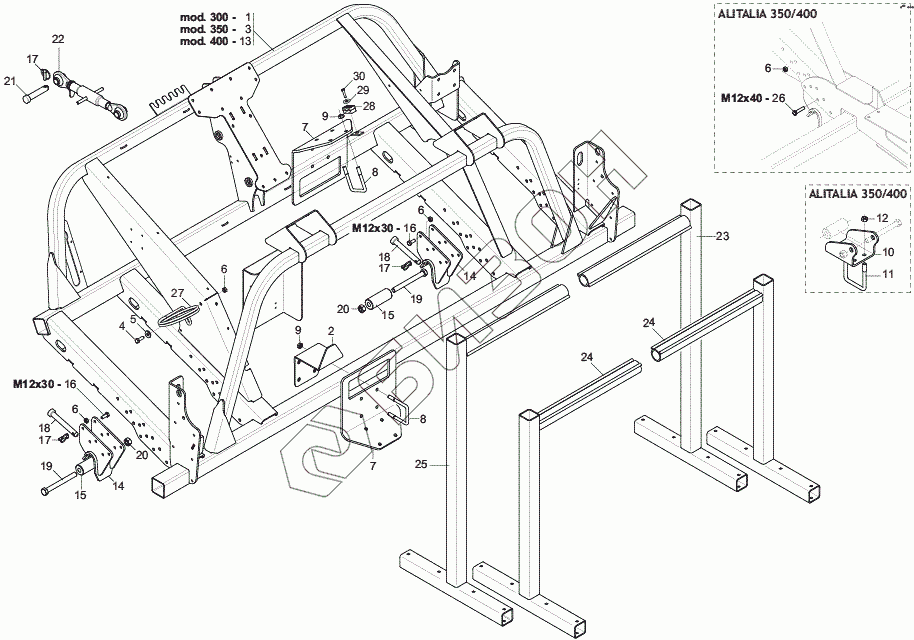

Графический каталог запасных частей к технике: Gaspardo ALITALIA. FRAME
1
2
3
4
5
6
6
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
17
17
17
18
18
19
19
20
20
21
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G17211281 | FRAME ALITALIA300 |
Загрузка ...
|
|
| 2 | G17211550 | TRANSPORT COUNTERSUPPORT |
Загрузка ...
|
|
| 3 | G17211011 | FRAME ALITALIA350 |
Загрузка ...
|
|
| 4 | F01020512 | SCREW M12X1,75X35 5739 8.8 ZN |
Загрузка ...
|
|
| 5 | G20970035 | WASHER 32X4X13 |
Загрузка ...
|
|
| 6 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 7 | G17210990 | TRANSPORT BRACKET |
Загрузка ...
|
|
| 8 | F20110770 | FLANGE U M14X2X50 96X119 ZN |
Загрузка ...
|
|
| 9 | F01220255 | Nut-tristop |
Загрузка ...
|
|
| 10 | G16315130 | CENTRAL SUPPORT ON ROLLER |
Загрузка ...
|
|
| 11 | F20110800 | U bolt |
Загрузка ...
|
|
| 12 | F01220266 | Nut |
Загрузка ...
|
|
| 13 | G17211291 | FRAME ALITALIA400 |
Загрузка ...
|
|
| 14 | G17210150 | FRAME ON ROLLER SUPPORT |
Загрузка ...
|
|
| 15 | G16314800 | BUSHING ROTATION |
Загрузка ...
|
|
| 16 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 17 | F02200529 | SNAP PIN D.11 H58 ZN |
Загрузка ...
|
|
| 18 | F20100115 | GASPARDO PIN 22X144 ZN |
Загрузка ...
|
|
| 19 | F01020322 | Screw |
Загрузка ...
|
|
| 20 | F01220092 | Nut |
Загрузка ...
|
|
| 21 | F20100119 | BOLT D25 L108 C40 ZN |
Загрузка ...
|
|
| 22 | F02450027 | TIE-ROD L.460 L.340 D=25,4 ZN |
Загрузка ...
|
|
| 23 | G17210491 | RIGHT PROP ASS.BLY |
Загрузка ...
|
|
| 24 | G17211470 | REAR PROP ASS.BLY |
Загрузка ...
|
|
| 25 | G17210501 | LEFT PROP ASS.BLY |
Загрузка ...
|
|
| 26 | F01020152 | Bolt |
Загрузка ...
|
|
| 27 | M23700347 | SUPPORT TUBE D.150 |
Загрузка ...
|
|
| 28 | F02350101 | COLLAR PAIR 2T D28 1V I=00 M8 |
Загрузка ...
|
|
| 29 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 30 | F01020451 | BOLT M8X45 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
