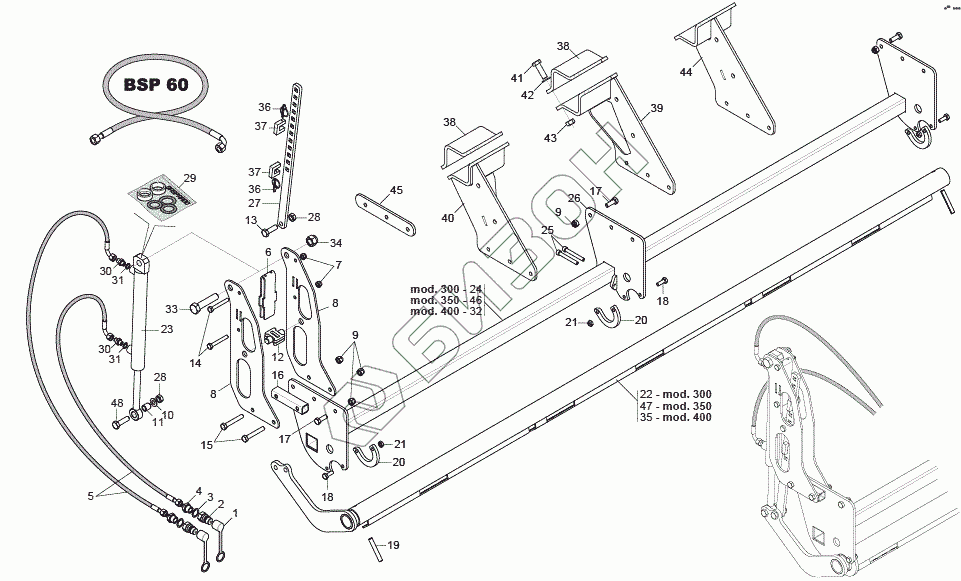

Графический каталог запасных частей к технике: Gaspardo ALITALIA. HYDRAULIC SYSTEM PRESSURE SOLCATORS
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
21
22
23
24
25
26
27
28
28
29
30
30
31
31
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 2 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 3 | F03151370 | WASHER BONDED SEAL 1/2" NBR |
Загрузка ...
|
|
| 4 | F03150211 | NIPLE MM1/4-1/2 ZN |
Загрузка ...
|
|
| 5 | G17915350 | PIPE 1/4R2 F-CF L.5150 |
Загрузка ...
|
|
| 6 | G16042420 | REINFORCEMENT |
Загрузка ...
|
|
| 7 | F01230048 | Nut |
Загрузка ...
|
|
| 8 | G16042460 | ADJUSTING SUPPORT |
Загрузка ...
|
|
| 9 | F01230059 | Nut |
Загрузка ...
|
|
| 10 | F01410088 | WAS.M14 15X28X2,5 U6592 ZB |
Загрузка ...
|
|
| 11 | G18803120 | BUSHING 14,25X20X21 GALVA |
Загрузка ...
|
|
| 12 | G16042430 | GUIDEBLADE |
Загрузка ...
|
|
| 13 | F01020198 | Screw |
Загрузка ...
|
|
| 14 | F01020125 | Screw |
Загрузка ...
|
|
| 15 | F01020166 | Screw |
Загрузка ...
|
|
| 16 | G16042470 | TUBE Q.30X3X135 2HOLES D.13 |
Загрузка ...
|
|
| 17 | F01020512 | SCREW M12X1,75X35 5739 8.8 ZN |
Загрузка ...
|
|
| 18 | F01020479 | SCREW M10X1,5X35 U5739 8.8 ZN |
Загрузка ...
|
|
| 19 | F02100181 | PIN EL. 12X 80 U6873 C70 BR |
Загрузка ...
|
|
| 20 | G16312530 | CLOSURE RING INFERIORE ZN |
Загрузка ...
|
|
| 21 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 22 | G16042630 | TENSIONER TUBE 3000 |
Загрузка ...
|
|
| 23 | G16012962 | CYLINDER D.E. 32X20 -275 |
Загрузка ...
|
|
| 24 | G16042391 | HITCH BAR EL.OPER.300 |
Загрузка ...
|
|
| 25 | F01040129 | SCR. M10X1,5X80 U5931 8.8ZN |
Загрузка ...
|
|
| 26 | G16042660 | CENTRAL SUPPORT |
Загрузка ...
|
|
| 27 | G16042410 | ADJUSATMENT ROD |
Загрузка ...
|
|
| 28 | F01220255 | Nut-tristop |
Загрузка ...
|
|
| 29 | F03100187 | KIT O-RING CYLINDER 15412580 |
Загрузка ...
|
|
| 30 | F03150266 | NIPPLE GALV.CYL.MALE 1/4 ZN |
Загрузка ...
|
|
| 31 | F03151414 | Washer bonded seal |
Загрузка ...
|
|
| 32 | G16042591 | HITCH BAR EL.OPER.400 |
Загрузка ...
|
|
| 33 | F01020325 | SCREW M20X2,5X90 U5737 10.9 ZN |
Загрузка ...
|
|
| 34 | F01230131 | NUT M20X2,5 D982 6 ZN |
Загрузка ...
|
|
| 35 | G16042650 | TENSIONER TUBE 4000 |
Загрузка ...
|
|
| 36 | F02200452 | SNAP PIN D4,4 B/80 ZN |
Загрузка ...
|
|
| 37 | G16042490 | LOCK ZN |
Загрузка ...
|
|
| 38 | G17211520 | SUPP.ON TUBE D80 RIGHT |
Загрузка ...
|
|
| 39 | G17211500 | SEEDING BAR SUPP.RIGHT |
Загрузка ...
|
|
| 40 | G17211510 | SEEDING BAR SUPP.LEFT |
Загрузка ...
|
|
| 41 | F01020571 | SCR. M16X2X50 U5739 8.8ZN |
Загрузка ...
|
|
| 42 | F01410100 | Plane washer |
Загрузка ...
|
|
| 43 | F01220266 | Nut |
Загрузка ...
|
|
| 44 | G17211490 | SEEDING BAR SUPP.CENTRAL |
Загрузка ...
|
|
| 45 | G17211480 | PLATE 50X5X260 3ROW13 |
Загрузка ...
|
|
| 46 | G16043281 | HITCH BAR EL.OPER.350 |
Загрузка ...
|
|
| 47 | G16043260 | TENSIONER TUBE 3500 |
Загрузка ...
|
|
| 48 | F01020547 | Bolt |
Загрузка ...
|
