Графический каталог запасных частей к технике: Gaspardo ALITALIA. KIT OF LIGHTS AND DIMENSIONS TABLES
1
2
3
5
6
6
8
9
10
10
11
12
13
14
15
15
15
16
16
17
17
18
19
20

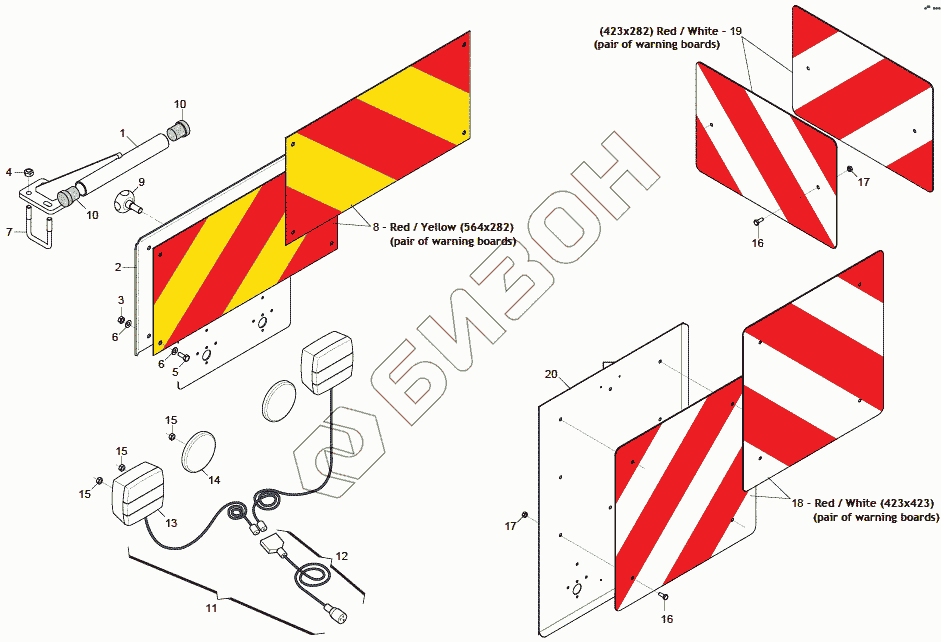

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G17917040 | ASSY LAMP SUPPORT |
Загрузка ...
|
|
| 2 | G16715250 | SUPPORT |
Загрузка ...
|
|
| 3 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 4 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 5 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN |
Загрузка ...
|
|
| 6 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
|
| 7 | F20110715 | Striker |
Загрузка ...
|
|
| 8 | F05010357 | N.2 JUTTING LOAD PANELS |
Загрузка ...
|
|
| 9 | F06220010 | 8-lobe handwheel |
Загрузка ...
|
|
| 10 | G67008050 | Round end |
Загрузка ...
|
|
| 11 | G17912000 | KIT LIGHTS COMPL. |
Загрузка ...
|
|
| 12 | F05010080 | LIGHT WIRING HARNESS |
Загрузка ...
|
|
| 13 | F05010076 | LAMP KIT LIGHTS COMPL. |
Загрузка ...
|
|
| 14 | F05010221 | D.80 ROUND REFLECTOR |
Загрузка ...
|
|
| 15 | F01220200 | NUT M5X0,8 D980 8ZN |
Загрузка ...
|
|
| 16 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN |
Загрузка ...
|
|
| 17 | F01220011 | NUT M6X1 D980 8 ZN |
Загрузка ...
|
|
| 18 | F05010590 | Reflect panels |
Загрузка ...
|
|
| 19 | F05010591 | Warning board |
Загрузка ...
|
|
| 20 | G17312780 | PANELS SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
