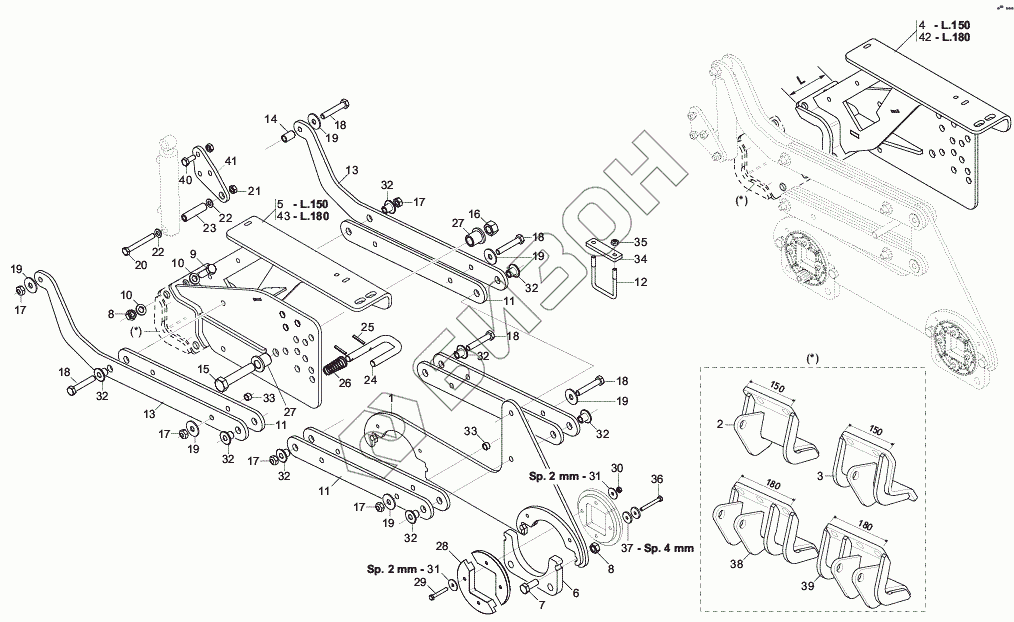

Графический каталог запасных частей к технике: Gaspardo ALITALIA. PRESSURE ADJUSTMENT
1
2
3
4
5
6
7
8
8
9
10
10
11
11
11
12
13
13
14
15
16
17
17
17
17
17
18
18
18
18
18
19
19
19
19
19
19
20
21
22
22
23
24
25
26
27
27
28
29
30
31
31
32
32
32
32
32
32
32
32
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G17241200 | BAR SUPPORT ASSY |
Загрузка ...
|
|
| 2 | G17211930 | LEFT LOWER CYLINDER SUPPORT |
Загрузка ...
|
|
| 3 | G17211940 | RIGHT LOWER CYLINDER SUPPORT |
Загрузка ...
|
|
| 4 | G17212000 | LEFT PIN ADJUSTEMENT |
Загрузка ...
|
|
| 5 | G17211990 | RIGHT PIN ADJUSTEMENT |
Загрузка ...
|
|
| 6 | G17240671 | LOWER SUPP.ROTARY BUSHING |
Загрузка ...
|
|
| 7 | F01020566 | Bolt |
Загрузка ...
|
|
| 8 | F01220266 | Nut |
Загрузка ...
|
|
| 9 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 10 | F01410100 | Plane washer |
Загрузка ...
|
|
| 11 | G17240150 | INT. CONNECTING ROD D.20 |
Загрузка ...
|
|
| 12 | F20110725 | U BOLT Q.B=70 M=10X1,5 L=92 |
Загрузка ...
|
|
| 13 | G17241071 | TOP CONNECTING ROD |
Загрузка ...
|
|
| 14 | G18802780 | BUSHING 15 X20 X32 ZN |
Загрузка ...
|
|
| 15 | F01010194 | SCR. M22X1,5X110 U5738 8.8ZN |
Загрузка ...
|
|
| 16 | F01230269 | Self locking nut |
Загрузка ...
|
|
| 17 | F01220255 | Nut-tristop |
Загрузка ...
|
|
| 18 | F01020210 | Bolt |
Загрузка ...
|
|
| 19 | F01420084 | Galvanized washer |
Загрузка ...
|
|
| 20 | F01020526 | Screw |
Загрузка ...
|
|
| 21 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 22 | F01410076 | WASHER D12 U6592 ZN |
Загрузка ...
|
|
| 23 | G17240880 | BUSHING D12,2X20X76,5 |
Загрузка ...
|
|
| 24 | G17240940 | ADJUSTMENT PIN |
Загрузка ...
|
|
| 25 | F02100121 | ELASTIC PIN 6X40 |
Загрузка ...
|
|
| 26 | G65338039 | ZN COUPLING COMP. SPRING SP |
Загрузка ...
|
|
| 27 | M55400524 | BUSHING D=32 D=22 L=38 |
Загрузка ...
|
|
| 28 | M78400724 | ROTATION BUSHING |
Загрузка ...
|
|
| 29 | F01020075 | BOLT 8X55 5737 8.8 GALVANIZED |
Загрузка ...
|
|
| 30 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 31 | F01420049 | ROS.M8 8,4X32X2 U6593 ZN |
Загрузка ...
|
|
| 32 | G17211060 | BUSHING D20X14,2X21 |
Загрузка ...
|
|
| 33 | G18800960 | BUSHING D14,5X8X11 ZN |
Загрузка ...
|
|
| 34 | G17241120 | PLATE110X30-10 2HOLES 11 81 |
Загрузка ...
|
|
| 35 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 36 | F01020083 | BOLT M8X70 |
Загрузка ...
|
|
| 37 | G20970032 | WASHER 32X4X8-5 |
Загрузка ...
|
|
| 38 | G17211980 | LOWER LEFT CYLINDER SUPPORT |
Загрузка ...
|
|
| 39 | G17211970 | LOWER RIGHT CYLINDER SUPPORT |
Загрузка ...
|
|
| 40 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 41 | G17241020 | CYL.SUPPORT PLATE |
Загрузка ...
|
|
| 42 | G17211950 | LEFT PIN ADJUSTMENT |
Загрузка ...
|
|
| 43 | G17211960 | RIGHT PIN ADJUSTMENT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
