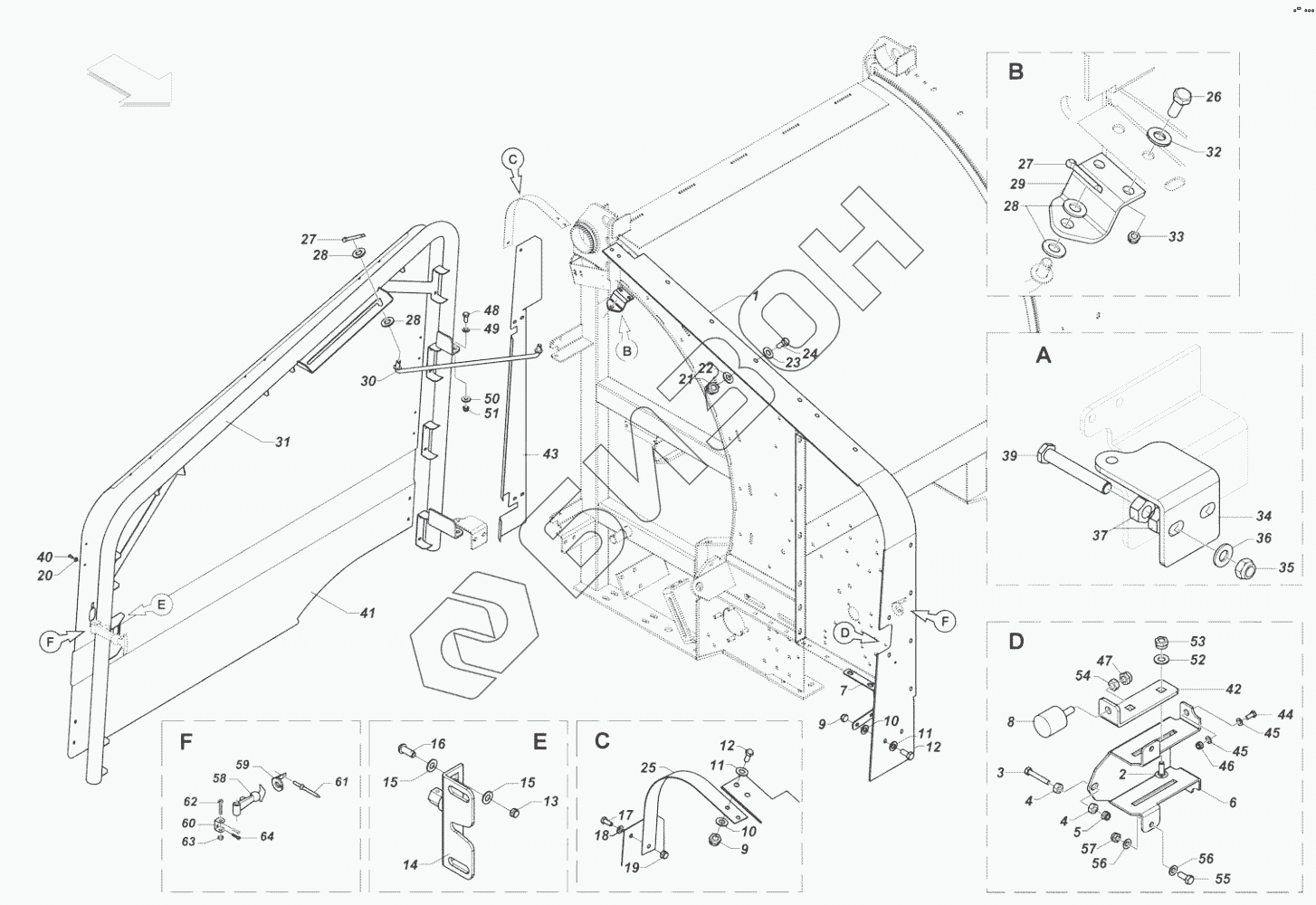

Графический каталог запасных частей к технике: Gaspardo Feraboli Entry 150. Brakes hub
1
2
3
4
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
28
29
30
31
32
33
34
35
36
37
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | C3P0141 | Left hand band |
Загрузка ...
|
|
| 1 | C3P0140 | Right hand band |
Загрузка ...
|
|
| 2 | 0320820 | Screw |
Загрузка ...
|
|
| 3 | 0191065 | Zinc-plated screw |
Загрузка ...
|
|
| 4 | 0710310 | Nut |
Загрузка ...
|
|
| 5 | 0545790 | Self-locking nut |
Загрузка ...
|
|
| 6 | C4P0142 | Guard lock up attachement |
Загрузка ...
|
|
| 7 | C6P0326 | Band holder left |
Загрузка ...
|
|
| 7 | C6P0325 | Band holder right |
Загрузка ...
|
|
| 8 | 1800082 | Rubber bushing Ф30x30-m8x20 |
Загрузка ...
|
|
| 9 | 0920208 | Nut |
Загрузка ...
|
|
| 10 | 1420820 | Washer |
Загрузка ...
|
|
| 11 | 1430820 | Washer |
Загрузка ...
|
|
| 12 | 0180820 | Screw |
Загрузка ...
|
|
| 13 | 0920208 | Nut |
Загрузка ...
|
|
| 14 | 1800041 | Lock |
Загрузка ...
|
|
| 15 | 1420820 | Washer |
Загрузка ...
|
|
| 16 | 0470820 | Screw |
Загрузка ...
|
|
| 17 | 0180820 | Screw |
Загрузка ...
|
|
| 18 | 1420820 | Washer |
Загрузка ...
|
|
| 19 | 0920208 | Nut |
Загрузка ...
|
|
| 20 | 1420615 | Washer |
Загрузка ...
|
|
| 21 | 0920208 | Nut |
Загрузка ...
|
|
| 22 | 1420820 | Washer |
Загрузка ...
|
|
| 23 | 1430820 | Washer |
Загрузка ...
|
|
| 24 | 0180820 | Screw |
Загрузка ...
|
|
| 25 | C6P0351 | Short range compensation |
Загрузка ...
|
|
| 26 | 0181025 | Screw |
Загрузка ...
|
|
| 27 | 1150430 | Galv pin |
Загрузка ...
|
|
| 28 | 1431020 | Washer |
Загрузка ...
|
|
| 29 | C6P0322 | Fulcrum attachment |
Загрузка ...
|
|
| 30 | 7SP0278 | Opening bar |
Загрузка ...
|
|
| 31 | 7SP0318 | Left case frame |
Загрузка ...
|
|
| 31 | 7SP0317 | Right case frame |
Загрузка ...
|
|
| 32 | 1421025 | Washer |
Загрузка ...
|
|
| 33 | 0545790 | Self-locking nut |
Загрузка ...
|
|
| 34 | C6P0320 | Lower right hinge |
Загрузка ...
|
|
| 34 | C6P0321 | Lower left hinge |
Загрузка ...
|
|
| 35 | 0920412 | Nut |
Загрузка ...
|
|
| 36 | 1421230 | Washer |
Загрузка ...
|
|
| 37 | 0710412 | Nut |
Загрузка ...
|
|
| 39 | 0181280 | Screw |
Загрузка ...
|
|
| 40 | 1000011 | Rivet |
Загрузка ...
|
|
| 41 | C3P0135 | Left case |
Загрузка ...
|
|
| 41 | C3P0134 | Right case |
Загрузка ...
|
|
| 42 | C6P0319 | Lockup retainer |
Загрузка ...
|
|
| 43 | C3P0136 | Right lock |
Загрузка ...
|
|
| 43 | C3P0137 | Left lock |
Загрузка ...
|
|
| 44 | 0181025 | Screw |
Загрузка ...
|
|
| 45 | 1421025 | Washer |
Загрузка ...
|
|
| 46 | 0545790 | Self-locking nut |
Загрузка ...
|
|
| 47 | 0920208 | Nut |
Загрузка ...
|
|
| 48 | 0181045 | Bolt |
Загрузка ...
|
|
| 49 | 1420820 | Washer |
Загрузка ...
|
|
| 50 | 1301153 | Fifth wheel |
Загрузка ...
|
|
| 51 | 0920208 | Nut |
Загрузка ...
|
|
| 52 | 0920208 | Nut |
Загрузка ...
|
|
| 53 | 1420820 | Washer |
Загрузка ...
|
|
| 54 | 0710208 | Nut |
Загрузка ...
|
|
| 55 | 0180825 | Screw |
Загрузка ...
|
|
| 56 | 1430820 | Washer |
Загрузка ...
|
|
| 57 | 0920208 | Nut |
Загрузка ...
|
|
| 58 | 1950002 | Hook |
Загрузка ...
|
|
| 59 | 1950004 | Eyelet |
Загрузка ...
|
|
| 60 | 1950003 | Plate |
Загрузка ...
|
|
| 61 | 1080311 | Rivet |
Загрузка ...
|
|
| 62 | 03Е0540 | Screw |
Загрузка ...
|
|
| 63 | 0920005 | Nut |
Загрузка ...
|
|
| 64 | 03f0000 | Screw |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
