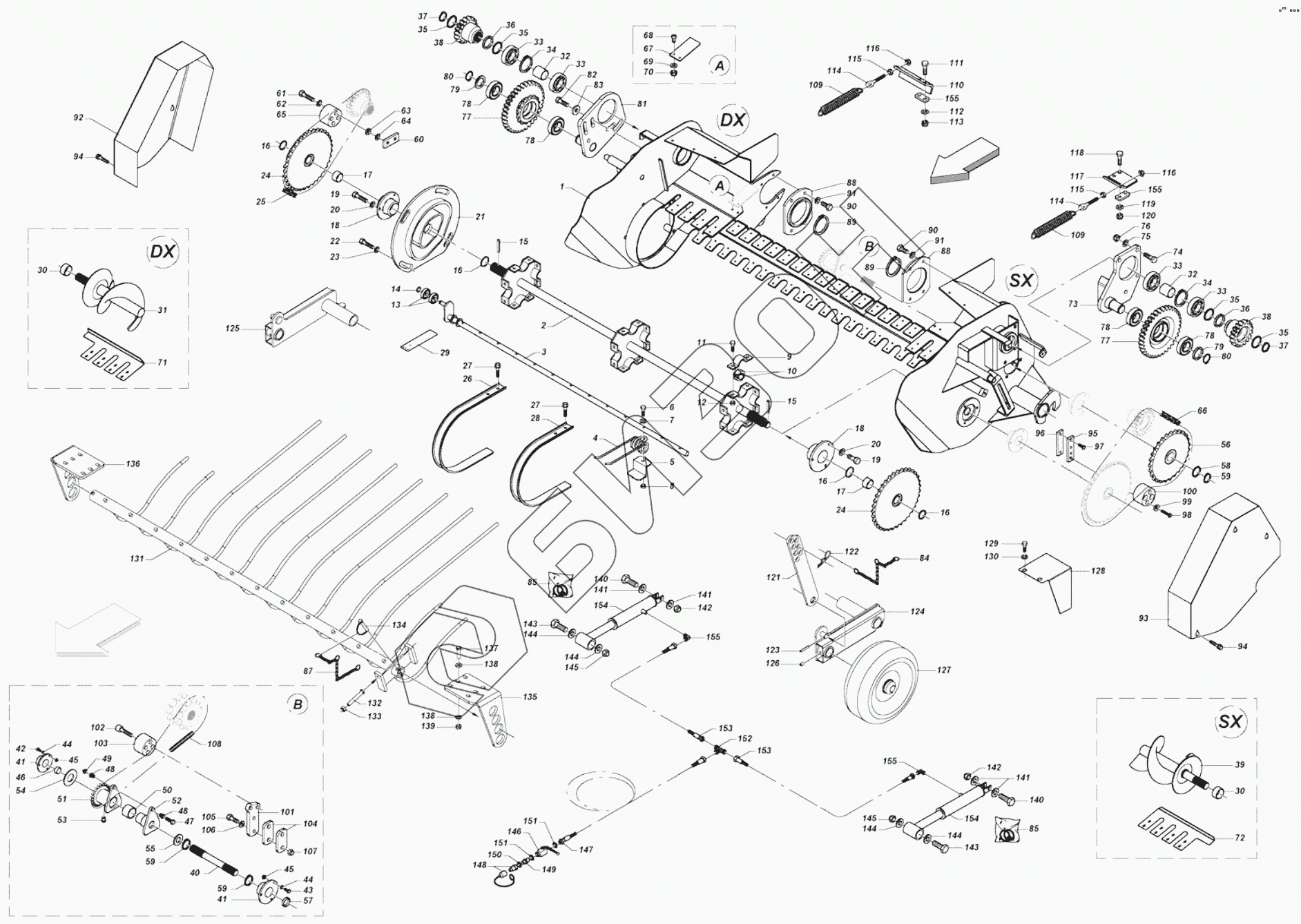

Графический каталог запасных частей к технике: Gaspardo Feraboli Entry 150. Pick-up large
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
26
27
27
28
29
30
30
31
32
32
33
33
33
33
34
34
35
35
35
35
36
36
37
37
38
38
39
40
41
41
42
43
44
44
45
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
78
78
78
79
79
80
80
81
82
83
84
85
85
87
88
88
89
89
90
90
91
91
92
93
94
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
114
115
115
116
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
138
139
140
140
141
141
141
142
142
143
143
144
144
144
144
145
145
146
147
148
149
150
151
151
152
153
153
154
154
155
155
155
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 7SP0263 | Pick up entry |
Загрузка ...
|
|
| 2 | 7SP0288 | Auger body medium |
Загрузка ...
|
|
| 3 | 7S00991 | Tine holder bar |
Загрузка ...
|
|
| 4 | 18P0003 | Pick-up tine |
Загрузка ...
|
|
| 5 | C000214 | Spring supporting plate |
Загрузка ...
|
|
| 6 | 0170850 | Screw |
Загрузка ...
|
|
| 7 | 1430820 | Washer |
Загрузка ...
|
|
| 8 | 0910208 | Nut |
Загрузка ...
|
|
| 9 | C001521 | U bolt |
Загрузка ...
|
|
| 10 | 25P0010 | Half-bush |
Загрузка ...
|
|
| 11 | 0181025 | Screw |
Загрузка ...
|
|
| 12 | 08B0310 | Nut |
Загрузка ...
|
|
| 13 | 20R1210 | Roller |
Загрузка ...
|
|
| 14 | 1700012 | Seeger ring |
Загрузка ...
|
|
| 15 | 1110645 | Pin |
Загрузка ...
|
|
| 16 | 1300101 | Shim |
Загрузка ...
|
|
| 16 | 1300100 | Shim |
Загрузка ...
|
|
| 17 | 13P0039 | Spacer |
Загрузка ...
|
|
| 18 | 2353030 | Flanged support |
Загрузка ...
|
|
| 19 | 0181020 | Screw |
Загрузка ...
|
|
| 20 | 1421025 | Washer |
Загрузка ...
|
|
| 21 | 7S01561 | New pick-up eccentric |
Загрузка ...
|
|
| 22 | 0181225 | Screw |
Загрузка ...
|
|
| 23 | 1523831 | Fifth wheel |
Загрузка ...
|
|
| 24 | 34P0002 | Gear |
Загрузка ...
|
|
| 25 | 3111046 | Roller chain |
Загрузка ...
|
|
| 25 | 3110007 | Link |
Загрузка ...
|
|
| 26 | C003304 | Pick-up central |
Загрузка ...
|
|
| 27 | 0370615 | Screw |
Загрузка ...
|
|
| 28 | C003183 | Lateral band |
Загрузка ...
|
|
| 29 | C6P0336 | Guard angled fixing |
Загрузка ...
|
|
| 30 | 1300046 | Spacer |
Загрузка ...
|
|
| 31 | 7S01651 | Right pick-up auger 200 |
Загрузка ...
|
|
| 32 | 1300739 | Spacer |
Загрузка ...
|
|
| 33 | 2040003 | Bearing |
Загрузка ...
|
|
| 34 | 1710072 | Seeger ring |
Загрузка ...
|
|
| 35 | 1534416 | Shim |
Загрузка ...
|
|
| 36 | 13P0133 | Fifth wheel |
Загрузка ...
|
|
| 37 | 1700035 | Seeger ring |
Загрузка ...
|
|
| 38 | 34P0048 | Gear |
Загрузка ...
|
|
| 39 | 7S01652 | Left pick-up auger 200 |
Загрузка ...
|
|
| 40 | 35P0061 | Countershaft entry |
Загрузка ...
|
|
| 41 | 2353035 | Flanged support |
Загрузка ...
|
|
| 42 | 0181020 | Screw |
Загрузка ...
|
|
| 43 | 0181025 | Screw |
Загрузка ...
|
|
| 44 | 1421025 | Washer |
Загрузка ...
|
|
| 45 | 0545790 | Self-locking nut |
Загрузка ...
|
|
| 46 | 1320516 | Spacer |
Загрузка ...
|
|
| 47 | 0190840 | Screw |
Загрузка ...
|
|
| 48 | 0511057 | Bushing |
Загрузка ...
|
|
| 49 | 0920208 | Nut |
Загрузка ...
|
|
| 50 | 2500001 | Bushing |
Загрузка ...
|
|
| 51 | 3400105 | Gear |
Загрузка ...
|
|
| 52 | 7S00302 | Hub |
Загрузка ...
|
|
| 53 | 4200610 | Grease nipple |
Загрузка ...
|
|
| 54 | 1534395 | Fifth wheel |
Загрузка ...
|
|
| 55 | 1330957 | Spacer |
Загрузка ...
|
|
| 56 | 34Р0004 | Gear |
Загрузка ...
|
|
| 57 | 13Р0040 | Spacer |
Загрузка ...
|
|
| 58 | 1534416 | Shim |
Загрузка ...
|
|
| 59 | 1700035 | Seeger ring |
Загрузка ...
|
|
| 60 | С003172 | Chain tightener coupling |
Загрузка ...
|
|
| 61 | 0191260 | Screw |
Загрузка ...
|
|
| 62 | 1431225 | Washer |
Загрузка ...
|
|
| 63 | 1523831 | Fifth wheel |
Загрузка ...
|
|
| 64 | 1421230 | Washer |
Загрузка ...
|
|
| 65 | 7V00031 | Nylon chain tightener |
Загрузка ...
|
|
| 66 | 3111065 | Chain |
Загрузка ...
|
|
| 66 | 3110007 | Link |
Загрузка ...
|
|
| 67 | С6Р0337 | Guard angled fixing |
Загрузка ...
|
|
| 68 | 0470620 | Screw |
Загрузка ...
|
|
| 69 | 1420615 | Washer |
Загрузка ...
|
|
| 70 | 0920106 | Nut |
Загрузка ...
|
|
| 71 | СЗР0101 | Auger guide right |
Загрузка ...
|
|
| 72 | СЗР0102 | Auger guide left |
Загрузка ...
|
|
| 73 | 7SP0238 | Plate link side |
Загрузка ...
|
|
| 74 | 0191240 | Screw |
Загрузка ...
|
|
| 75 | 1421230 | Washer |
Загрузка ...
|
|
| 76 | 0920412 | Nut |
Загрузка ...
|
|
| 77 | 34Р0049 | Pinion |
Загрузка ...
|
|
| 78 | 2043016 | Bearing |
Загрузка ...
|
|
| 79 | 13Р0130 | Fifth wheel |
Загрузка ...
|
|
| 80 | 1700030 | Seeger ring |
Загрузка ...
|
|
| 81 | 7SP0239 | Plate right side |
Загрузка ...
|
|
| 82 | 0191240 | Screw |
Загрузка ...
|
|
| 83 | 1516038 | Fifth wheel |
Загрузка ...
|
|
| 84 | 3300008 | Genovese chain |
Загрузка ...
|
|
| 85 | Н400061 | Kit joints for h400021 |
Загрузка ...
|
|
| 86 | Н000086 | Union |
Загрузка ...
|
|
| 87 | 3300008 | Genovese chain |
Загрузка ...
|
|
| 88 | 1300715 | Pick-up flange |
Загрузка ...
|
|
| 89 | 1700095 | Seeger ring |
Загрузка ...
|
|
| 90 | 0181015 | Screw |
Загрузка ...
|
|
| 91 | 1421025 | Washer |
Загрузка ...
|
|
| 92 | 7SP0323 | Right pickup case |
Загрузка ...
|
|
| 93 | 7SP0324 | Left pickup case |
Загрузка ...
|
|
| 94 | 0370001 | Screw |
Загрузка ...
|
|
| 95 | С6Р0273 | Pulley linkage |
Загрузка ...
|
|
| 96 | С6Р0275 | Pulley holder plate |
Загрузка ...
|
|
| 97 | 0181235 | Screw |
Загрузка ...
|
|
| 98 | 0191255 | Screw |
Загрузка ...
|
|
| 99 | 1523831 | Fifth wheel |
Загрузка ...
|
|
| 100 | 7V00031 | Nylon chain tightener |
Загрузка ...
|
|
| 101 | С6Р0300 | Tension attachment |
Загрузка ...
|
|
| 102 | 0401050 | Screw |
Загрузка ...
|
|
| 103 | 7V00031 | Nylon chain tightener |
Загрузка ...
|
|
| 104 | С6Р0301 | Shim |
Загрузка ...
|
|
| 105 | 0191260 | Screw |
Загрузка ...
|
|
| 106 | 1421230 | Washer |
Загрузка ...
|
|
| 107 | 0920412 | Nut |
Загрузка ...
|
|
| 108 | 311Н034 | Roller chain |
Загрузка ...
|
|
| 108 | 31100Н7 | Link |
Загрузка ...
|
|
| 109 | 1822744 | Spring |
Загрузка ...
|
|
| 110 | С000953 | Right-hand attachment for spring |
Загрузка ...
|
|
| 111 | 0181235 | Screw |
Загрузка ...
|
|
| 112 | 1421230 | Washer |
Загрузка ...
|
|
| 113 | 0920412 | Nut |
Загрузка ...
|
|
| 114 | 0545168 | Eyelet |
Загрузка ...
|
|
| 115 | 0710412 | Nut |
Загрузка ...
|
|
| 116 | 0920412 | Nut |
Загрузка ...
|
|
| 117 | С000954 | Left-hand attachment for springs |
Загрузка ...
|
|
| 118 | 0181230 | Screw |
Загрузка ...
|
|
| 119 | 1421230 | Washer |
Загрузка ...
|
|
| 120 | 0920412 | Nut |
Загрузка ...
|
|
| 121 | С4Р0120 | Adjusting bar |
Загрузка ...
|
|
| 122 | 11С0555 | Split pin |
Загрузка ...
|
|
| 123 | 1110645 | Pin |
Загрузка ...
|
|
| 124 | 7SP0265 | Wheel attachment left |
Загрузка ...
|
|
| 125 | 7SP0266 | Wheel attachment right |
Загрузка ...
|
|
| 126 | 0431016 | Screw |
Загрузка ...
|
|
| 127 | 7100027 | Rubber tyre |
Загрузка ...
|
|
| 128 | С001593 | Case pul |
Загрузка ...
|
|
| 129 | 0181020 | Screw |
Загрузка ...
|
|
| 130 | 1421025 | Washer |
Загрузка ...
|
|
| 131 | 7SP0285 | Rake entry |
Загрузка ...
|
|
| 132 | 0181280 | Screw |
Загрузка ...
|
|
| 133 | 0710412 | Nut |
Загрузка ...
|
|
| 134 | 1121000 | Pin |
Загрузка ...
|
|
| 135 | С4Р0149 | Rake linkage left |
Загрузка ...
|
|
| 136 | С4Р0150 | Rake linkage right |
Загрузка ...
|
|
| 137 | 0181245 | Screw |
Загрузка ...
|
|
| 138 | 1516038 | Fifth wheel |
Загрузка ...
|
|
| 139 | 0920412 | Nut |
Загрузка ...
|
|
| 140 | 0191680 | Screw |
Загрузка ...
|
|
| 141 | 1421630 | Washer |
Загрузка ...
|
|
| 142 | 0920516 | Nut |
Загрузка ...
|
|
| 143 | 0191660 | Screw |
Загрузка ...
|
|
| 144 | 1421630 | Washer |
Загрузка ...
|
|
| 145 | 0920516 | Nut |
Загрузка ...
|
|
| 146 | Н000119 | Ball cock |
Загрузка ...
|
|
| 147 | Н000150 | Hydraulic pipe |
Загрузка ...
|
|
| 148 | Н6000А0 | Quick clutch |
Загрузка ...
|
|
| 149 | Н733671 | Nipple |
Загрузка ...
|
|
| 150 | 1441415 | Washer |
Загрузка ...
|
|
| 151 | 1442015 | Washer |
Загрузка ...
|
|
| 152 | Н000155 | Rake union tee |
Загрузка ...
|
|
| 153 | Н000151 | Hydraulic pipe |
Загрузка ...
|
|
| 154 | Н400062 | Sprinter pick-up jack |
Загрузка ...
|
|
| 155 | С6Р1033 | Thickness |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
