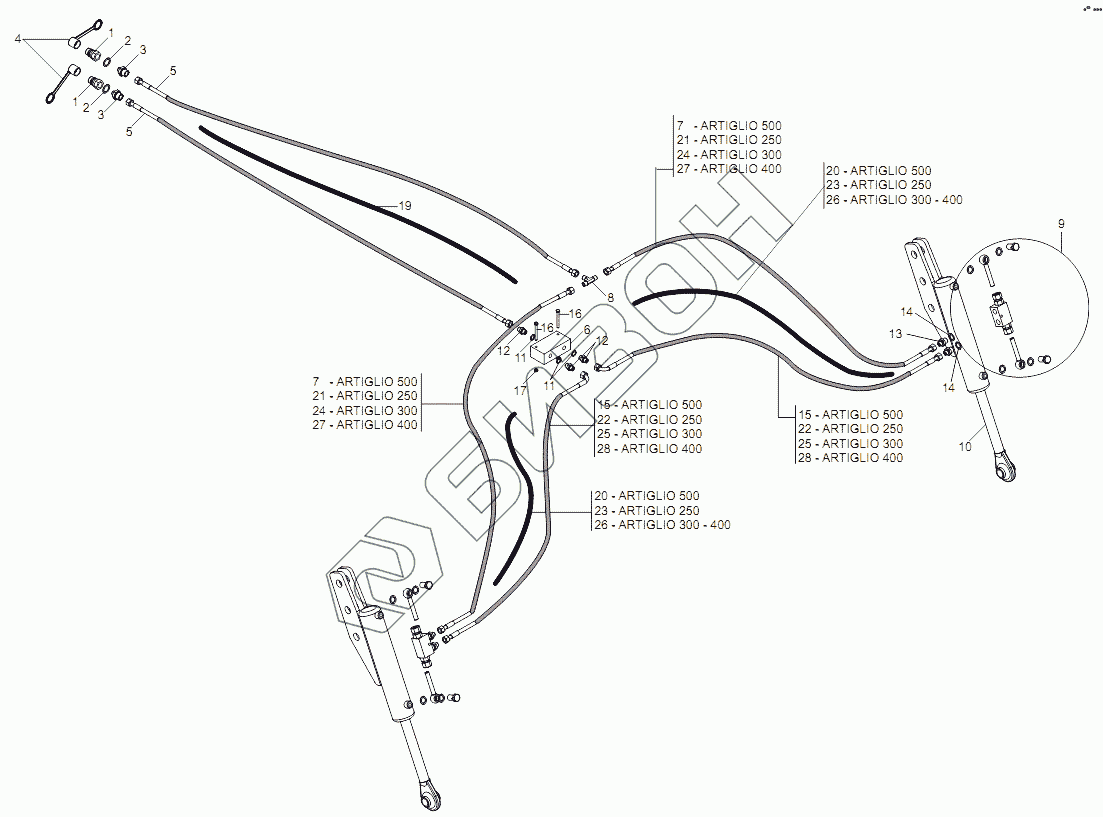

Графический каталог запасных частей к технике: Gaspardo ARTIGLIO. HYDRAULIC SYSTEM MOD. 2007-2008
/6.gif)
1
1
2
2
3
3
4
5
5
6
7
7
8
9
10
11
11
12
12
13
14
14
15
15
16
16
17
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 2 | F03151237 | COPPER WASHER 21X27X1,5 1/2 |
Загрузка ...
|
|
| 3 | F03150211 | NIPLE MM1/4-1/2 ZN |
Загрузка ...
|
|
| 4 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 5 | R17817920 | Pipe |
Загрузка ...
|
|
| 6 | F03151044 | Flow divisor |
Загрузка ...
|
|
| 7 | G10411711 | Pipe |
Загрузка ...
|
|
| 8 | F03151219 | MALE T-UNION 1/4 ZN |
Загрузка ...
|
|
| 9 | F03151158 | Kitcheck valves |
Загрузка ...
|
|
| 10 | R17811481 | Cylinder |
Загрузка ...
|
|
| 11 | F03151238 | Copper washer |
Загрузка ...
|
|
| 12 | F03150266 | NIPPLE GALV.CYL.MALE 1/4 ZN |
Загрузка ...
|
|
| 13 | F03150310 | Nipple galv.cyl.male |
Загрузка ...
|
|
| 14 | F03151240 | Copper washer |
Загрузка ...
|
|
| 15 | G15210561 | PIPE 1/4R2 CF1/4- F1/4 3500 |
Загрузка ...
|
|
| 16 | F01020416 | Bolt |
Загрузка ...
|
|
| 17 | F01220011 | NUT M6X1 D980 8 ZN |
Загрузка ...
|
|
| 18 | F05150058 | POLYAMIDE FASTENING STRAPS 9X5 |
Загрузка ...
|
|
| 19 | F03100383 | Sheath |
Загрузка ...
|
|
| 20 | F03100384 | Sheath |
Загрузка ...
|
|
| 21 | G17915100 | Pipe |
Загрузка ...
|
|
| 22 | G15210551 | Pipe |
Загрузка ...
|
|
| 23 | F03100362 | Sheath |
Загрузка ...
|
|
| 24 | R17814480 | Pipe |
Загрузка ...
|
|
| 25 | G15210631 | Pipe |
Загрузка ...
|
|
| 26 | F03100371 | Sheath |
Загрузка ...
|
|
| 27 | R17814490 | Pipe |
Загрузка ...
|
|
| 28 | G15210950 | PIPE 1/4-R2 C-F 1/4 M.3150 |
Загрузка ...
|
