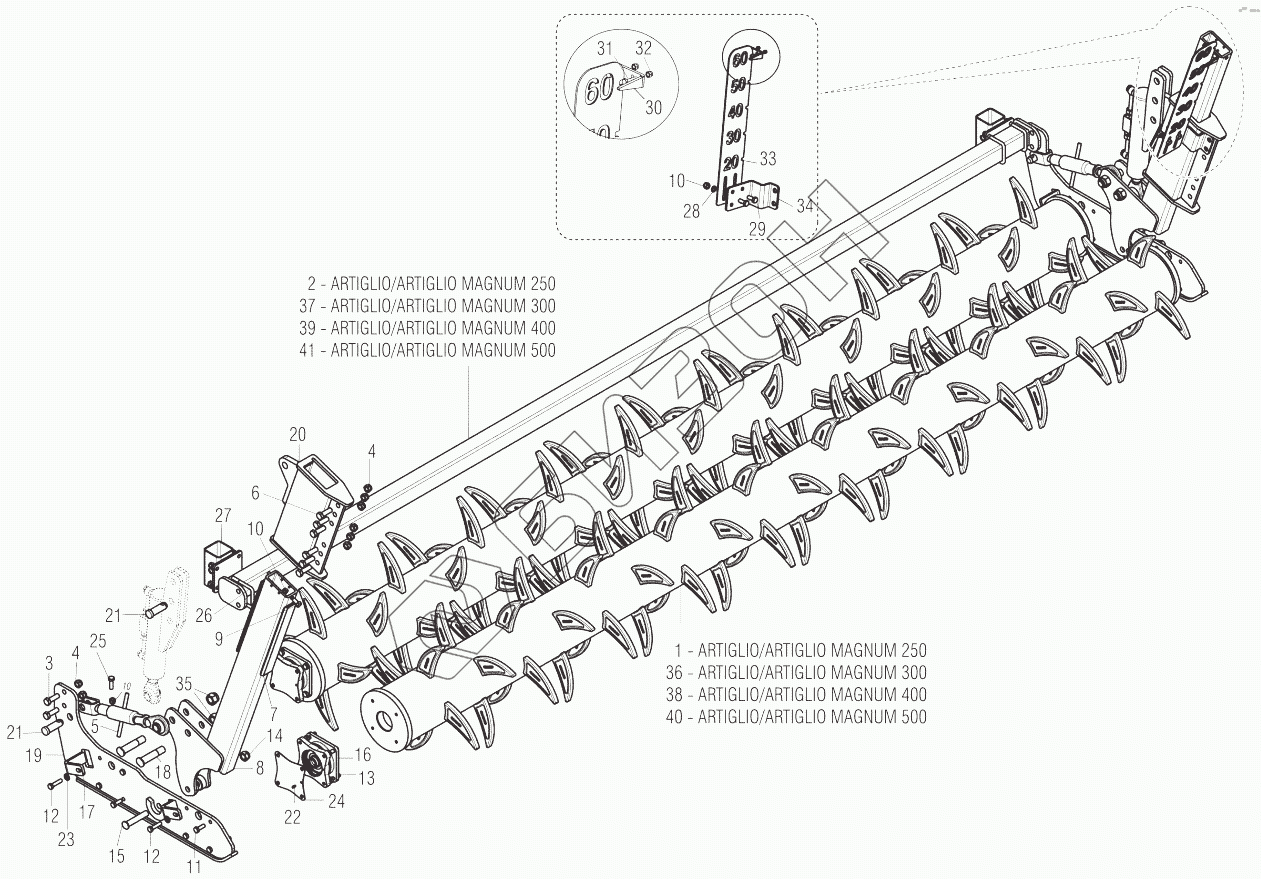

Графический каталог запасных частей к технике: Gaspardo ARTIGLIO. HYDRAULIC DOUBLE REAR ROLLER
/5.gif)
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R17811192 | Roller |
Загрузка ...
|
|
| 2 | R17811432 | Support guard |
Загрузка ...
|
|
| 3 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 4 | F01230085 | Nut |
Загрузка ...
|
|
| 5 | F02450022 | Cylinder |
Загрузка ...
|
|
| 6 | F01020256 | SCREW M16X2X60 U5737 8.8 ZN |
Загрузка ...
|
|
| 7 | R17811331 | Blade sliding |
Загрузка ...
|
|
| 8 | R17610171 | Roller sliding arm assembly |
Загрузка ...
|
|
| 9 | F01020508 | SCREW M12X1,75X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 10 | F01230059 | Nut |
Загрузка ...
|
|
| 11 | F01010288 | Screw |
Загрузка ...
|
|
| 12 | F01010292 | Bolt |
Загрузка ...
|
|
| 13 | F01020528 | SCREW M12X1,75X40 U5739 10.9ZN |
Загрузка ...
|
|
| 14 | F01230131 | NUT M20X2,5 D982 6 ZN |
Загрузка ...
|
|
| 15 | R17614350 | Bolt |
Загрузка ...
|
|
| 16 | M43400413 | Bearing |
Загрузка ...
|
|
| 17 | R17811450 | Soil scraper |
Загрузка ...
|
|
| 18 | R17614340 | Bolt |
Загрузка ...
|
|
| 19 | R17610160 | Roller support |
Загрузка ...
|
|
| 20 | R17811321 | Roller slinding support |
Загрузка ...
|
|
| 21 | R17817910 | Pin |
Загрузка ...
|
|
| 22 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
|
| 23 | F01410076 | WASHER D12 U6592 ZN |
Загрузка ...
|
|
| 24 | M43400705 | Gasket |
Загрузка ...
|
|
| 25 | F01020154 | Bolt |
Загрузка ...
|
|
| 26 | F20110745 | U-bolt |
Загрузка ...
|
|
| 27 | R17843580 | Assembly support |
Загрузка ...
|
|
| 28 | F01480055 | Grower reinf. Washer |
Загрузка ...
|
|
| 29 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 30 | F01020409 | Screw |
Загрузка ...
|
|
| 31 | F01230022 | NORM.SELF-LOCKING NUT 6 GALVAN |
Загрузка ...
|
|
| 32 | R17843520 | Level indicator |
Загрузка ...
|
|
| 33 | R17843500 | Level roller |
Загрузка ...
|
|
| 34 | R17843540 | Blade support |
Загрузка ...
|
|
| 35 | F01230144 | Self-locking nut |
Загрузка ...
|
|
| 36 | R17811204 | Roller |
Загрузка ...
|
|
| 37 | R17811614 | Assembley guard |
Загрузка ...
|
|
| 38 | R17812112 | Roller |
Загрузка ...
|
|
| 39 | R17812092 | Support guard |
Загрузка ...
|
|
| 40 | R17813281 | Roller |
Загрузка ...
|
|
| 41 | R17813271 | Support guard |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
