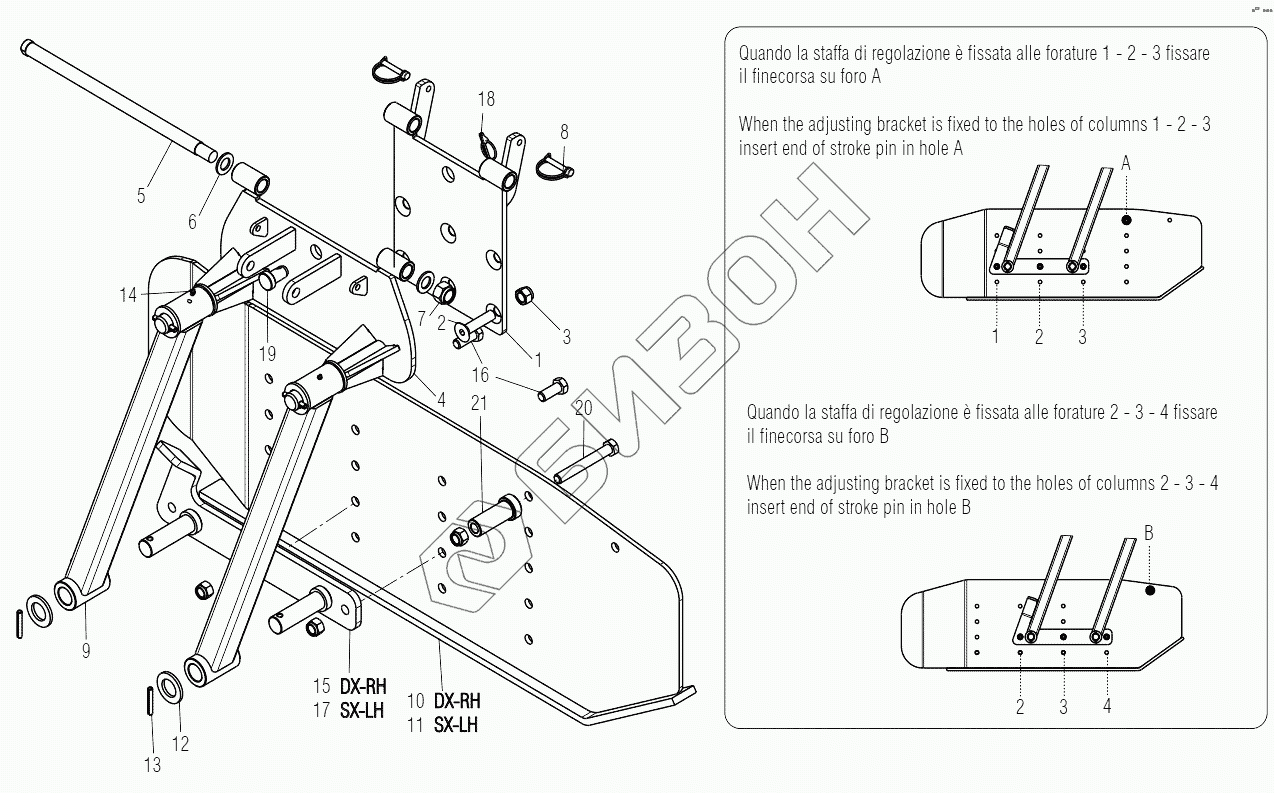

Графический каталог запасных частей к технике: Gaspardo ATTILA. MECHANICAL SIDE SHIELD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R17811651 | Coupling plate |
Загрузка ...
|
|
| 2 | F01030152 | Bolt |
Загрузка ...
|
|
| 3 | F01230085 | Nut |
Загрузка ...
|
|
| 4 | R17811712 | Overall limit up |
Загрузка ...
|
|
| 5 | R17811721 | Bolt filet. |
Загрузка ...
|
|
| 6 | F01410135 | Plane washer |
Загрузка ...
|
|
| 7 | F01220092 | Nut |
Загрузка ...
|
|
| 8 | F02100312 | SAFETY PIN D.8X45 ZN |
Загрузка ...
|
|
| 9 | R17613671 | Overall limit support |
Загрузка ...
|
|
| 10 | R17613360 | Frame level plate rh |
Загрузка ...
|
|
| 11 | R17613350 | Frame level plate lh |
Загрузка ...
|
|
| 12 | G20970067 | Washer |
Загрузка ...
|
|
| 13 | F02100144 | Elastic pin |
Загрузка ...
|
|
| 14 | F01100048 | Sphere nipple |
Загрузка ...
|
|
| 15 | R17614140 | Coupl. Level plate support lh |
Загрузка ...
|
|
| 16 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 17 | R17614120 | Coupl. Level plate support rh |
Загрузка ...
|
|
| 18 | F02200463 | Snap pin |
Загрузка ...
|
|
| 19 | R17615130 | Bolt |
Загрузка ...
|
|
| 20 | F01020266 | Bolt |
Загрузка ...
|
|
| 21 | R17640640 | Bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
