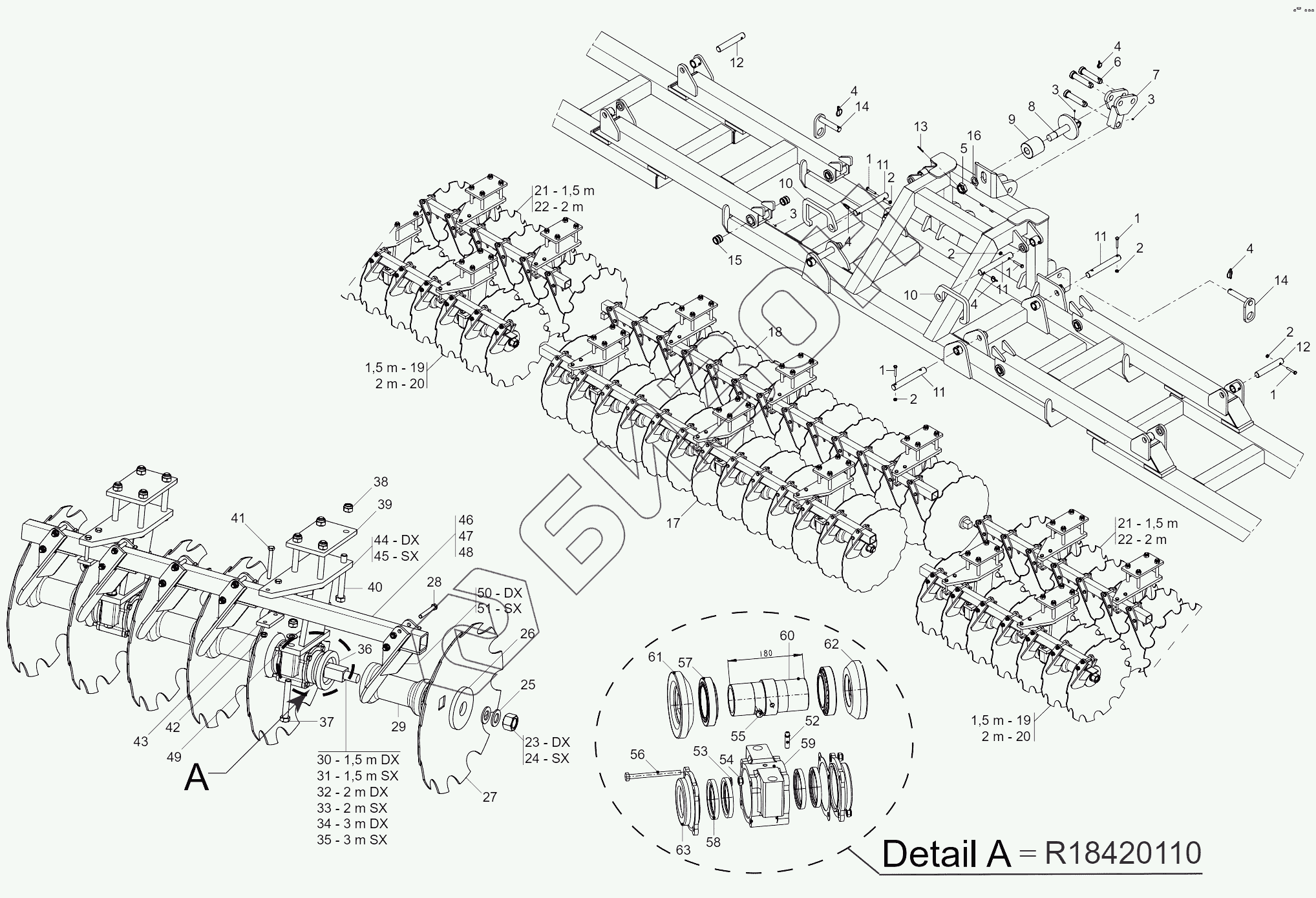

Графический каталог запасных частей к технике: Gaspardo DIABLO. DISCS
1
1
1
1
1
2
2
2
2
2
3
3
3
4
4
4
4
4
5
6
7
8
9
10
10
11
11
11
11
12
12
13
14
14
15
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F01020124 | Bolt |
Загрузка ...
|
|
| 2 | F01230048 | Nut |
Загрузка ...
|
|
| 3 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
|
| 4 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 5 | F01200501 | Nut |
Загрузка ...
|
|
| 6 | F20100101 | Pin gaspardo |
Загрузка ...
|
|
| 7 | R17211780 | Assembly tie rod buffer |
Загрузка ...
|
|
| 8 | R17211730 | Assembly tube fillet |
Загрузка ...
|
|
| 9 | R17210990 | Buffer |
Загрузка ...
|
|
| 10 | R17211950 | Fixing blade zn |
Загрузка ...
|
|
| 11 | R17210690 | Pin coupling |
Загрузка ...
|
|
| 12 | R17210150 | Bolt |
Загрузка ...
|
|
| 13 | F02100126 | PIN EL. 6X60 U6873 C70 BR |
Загрузка ...
|
|
| 14 | R17212060 | Assembley blade coupling disk |
Загрузка ...
|
|
| 15 | G15322860 | Bushing arm |
Загрузка ...
|
|
| 16 | F01420118 | Washer |
Загрузка ...
|
|
| 17 | R17220011 | Batery disk |
Загрузка ...
|
|
| 18 | R17220021 | Batery disk |
Загрузка ...
|
|
| 19 | R17212331 | Batery disk |
Загрузка ...
|
|
| 20 | R17220031 | Batery disk |
Загрузка ...
|
|
| 21 | R17212341 | Batery disk |
Загрузка ...
|
|
| 22 | R17220041 | Batery disk |
Загрузка ...
|
|
| 23 | R17230040 | Nut |
Загрузка ...
|
|
| 24 | R17230050 | Nut |
Загрузка ...
|
|
| 25 | F01440097 | Washer |
Загрузка ...
|
|
| 26 | R18420080 | Spacer |
Загрузка ...
|
|
| 27 | R17230010 | Disk |
Загрузка ...
|
|
| 28 | F01020170 | SCREW M12X1,75X100 5737 8.8 ZN |
Загрузка ...
|
|
| 29 | R18420090 | Spacer |
Загрузка ...
|
|
| 30 | R17230060 | Axis disks |
Загрузка ...
|
|
| 31 | R17230070 | Axis disks |
Загрузка ...
|
|
| 32 | R17230080 | Axis disks |
Загрузка ...
|
|
| 33 | R18420060 | Axis disks |
Загрузка ...
|
|
| 34 | R17230090 | Axis disks |
Загрузка ...
|
|
| 35 | R18420070 | Axis disks |
Загрузка ...
|
|
| 36 | R18420110 | Clutch |
Загрузка ...
|
|
| 37 | F01010178 | Bolt |
Загрузка ...
|
|
| 38 | F01230131 | NUT M20X2,5 D982 6 ZN |
Загрузка ...
|
|
| 39 | R18410830 | Fixing blade |
Загрузка ...
|
|
| 40 | F01020306 | Screw |
Загрузка ...
|
|
| 41 | F01020174 | Bolt |
Загрузка ...
|
|
| 42 | F01230057 | Nut |
Загрузка ...
|
|
| 43 | R18420230 | Blade |
Загрузка ...
|
|
| 44 | R17230100 | Support disk right |
Загрузка ...
|
|
| 45 | R17230110 | Support disk left |
Загрузка ...
|
|
| 46 | R17230120 | Pipe |
Загрузка ...
|
|
| 47 | R17230130 | Pipe |
Загрузка ...
|
|
| 48 | R18420280 | Tube |
Загрузка ...
|
|
| 49 | F01430105 | Washer |
Загрузка ...
|
|
| 50 | R17230020 | Soil-scraper disk |
Загрузка ...
|
|
| 51 | R17230030 | Soil-scraper disk |
Загрузка ...
|
|
| 52 | F01100014 | Ing. |
Загрузка ...
|
|
| 53 | F01410064 | WASHER M10 10,5X20X2 U6592 ZN |
Загрузка ...
|
|
| 54 | F01230046 | Nut |
Загрузка ...
|
|
| 55 | F01020472 | BOLT 10X25 5739 8.G GALVANIZED |
Загрузка ...
|
|
| 56 | F01010038 | Screw |
Загрузка ...
|
|
| 57 | F04050026 | Bearing |
Загрузка ...
|
|
| 58 | F03011065 | Ring |
Загрузка ...
|
|
| 59 | R18420100 | Hub support clutch |
Загрузка ...
|
|
| 60 | R18420120 | Bushing |
Загрузка ...
|
|
| 61 | R18420150 | Spacer disk |
Загрузка ...
|
|
| 62 | R18420160 | Spacer disk |
Загрузка ...
|
|
| 63 | R18420140 | Closure tap |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
