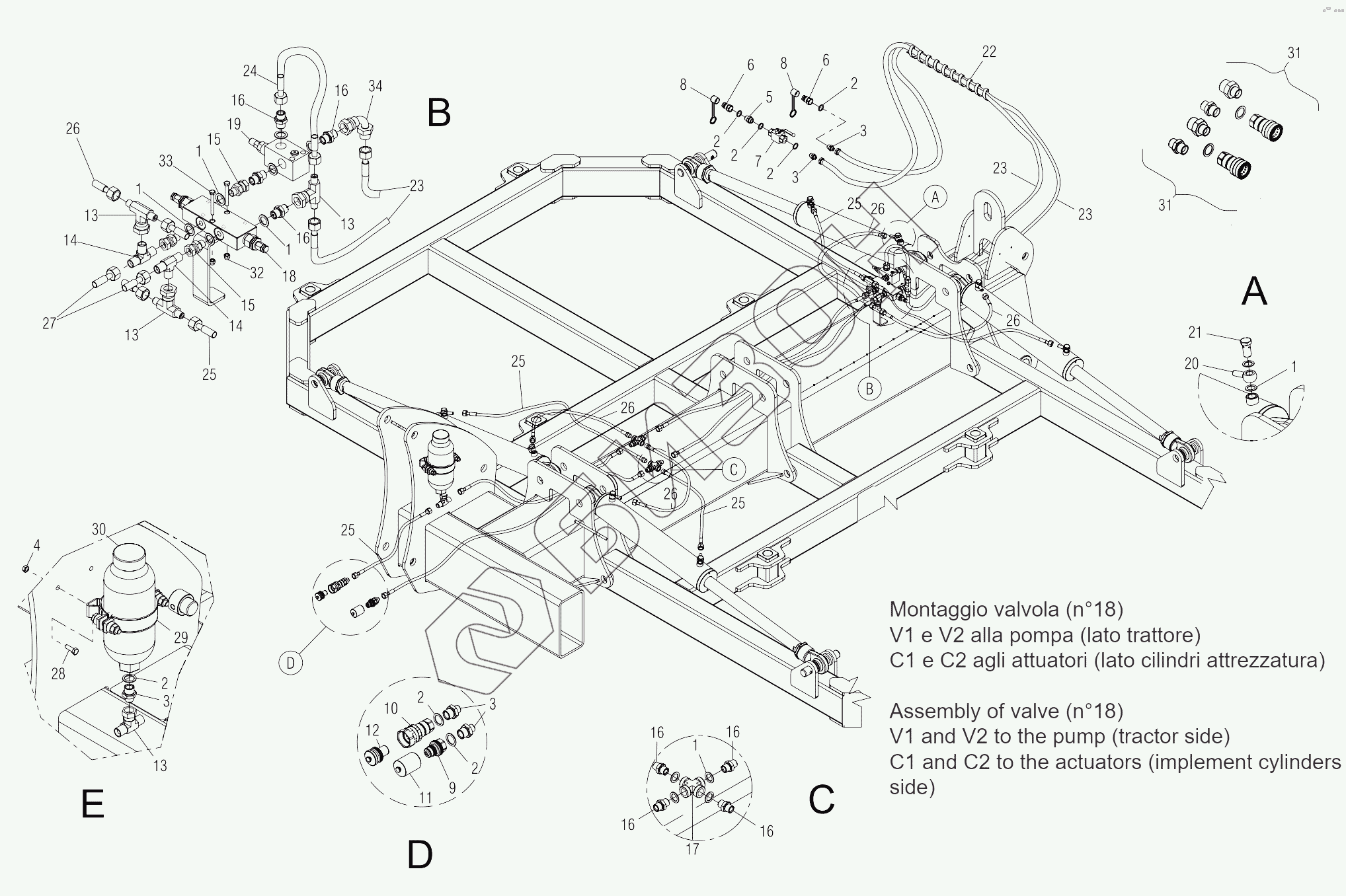

Графический каталог запасных частей к технике: Gaspardo DIABLO. HYDRAULIC PLANT FRAME ELEMENT OPERATOR
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
4
5
6
6
7
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
17
18
19
20
21
22
23
23
23
24
25
25
25
25
25
26
26
26
26
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F03100023 | Washer |
Загрузка ...
|
|
| 2 | F03151237 | COPPER WASHER 21X27X1,5 1/2 |
Загрузка ...
|
|
| 3 | F03150222 | Nipple |
Загрузка ...
|
|
| 4 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 5 | F03150255 | Niple |
Загрузка ...
|
|
| 6 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 7 | F03150575 | Valve sfera |
Загрузка ...
|
|
| 8 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 9 | F03151299 | Quick connect male cone |
Загрузка ...
|
|
| 10 | F03151298 | Quick connect |
Загрузка ...
|
|
| 11 | F05050024 | Closure tap |
Загрузка ...
|
|
| 12 | F05050023 | Closure tap |
Загрузка ...
|
|
| 13 | F03151221 | Connector |
Загрузка ...
|
|
| 14 | F03151220 | Male t-union |
Загрузка ...
|
|
| 15 | F03150067 | Nipple m-f revolving |
Загрузка ...
|
|
| 16 | F03150321 | Nipple |
Загрузка ...
|
|
| 17 | F03151202 | Cross union |
Загрузка ...
|
|
| 18 | F03151300 | Valves fpo |
Загрузка ...
|
|
| 19 | F03150593 | Valve vmp |
Загрузка ...
|
|
| 20 | F03151278 | Union eye |
Загрузка ...
|
|
| 21 | F03151223 | Union bolt hollow |
Загрузка ...
|
|
| 22 | F05150484 | Spiral guard |
Загрузка ...
|
|
| 23 | R17212110 | Pipe |
Загрузка ...
|
|
| 24 | R18512740 | Pipe |
Загрузка ...
|
|
| 25 | G15316320 | Pipe |
Загрузка ...
|
|
| 26 | R17212090 | Pipe |
Загрузка ...
|
|
| 27 | R17212100 | Pipe |
Загрузка ...
|
|
| 28 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 29 | F02350058 | Point tie rod |
Загрузка ...
|
|
| 30 | F03151308 | Accumulator nitro. |
Загрузка ...
|
|
| 31 | G16116890 | Kit connect |
Загрузка ...
|
|
| 32 | F01230022 | NORM.SELF-LOCKING NUT 6 GALVAN |
Загрузка ...
|
|
| 33 | F01020043 | BOLT 6X60 5737 8.G GALVANIZED |
Загрузка ...
|
|
| 34 | F03150860 | Elbow |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
