Графический каталог запасных частей к технике: Gaspardo MAESTRA (MT). FERTILIZER SPREADER AND MICROGRANULATOR
1
1
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
27
28
29
29
29
30
31
31
32
32
32
32
32
32
32
33
35
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
47
48
49
50

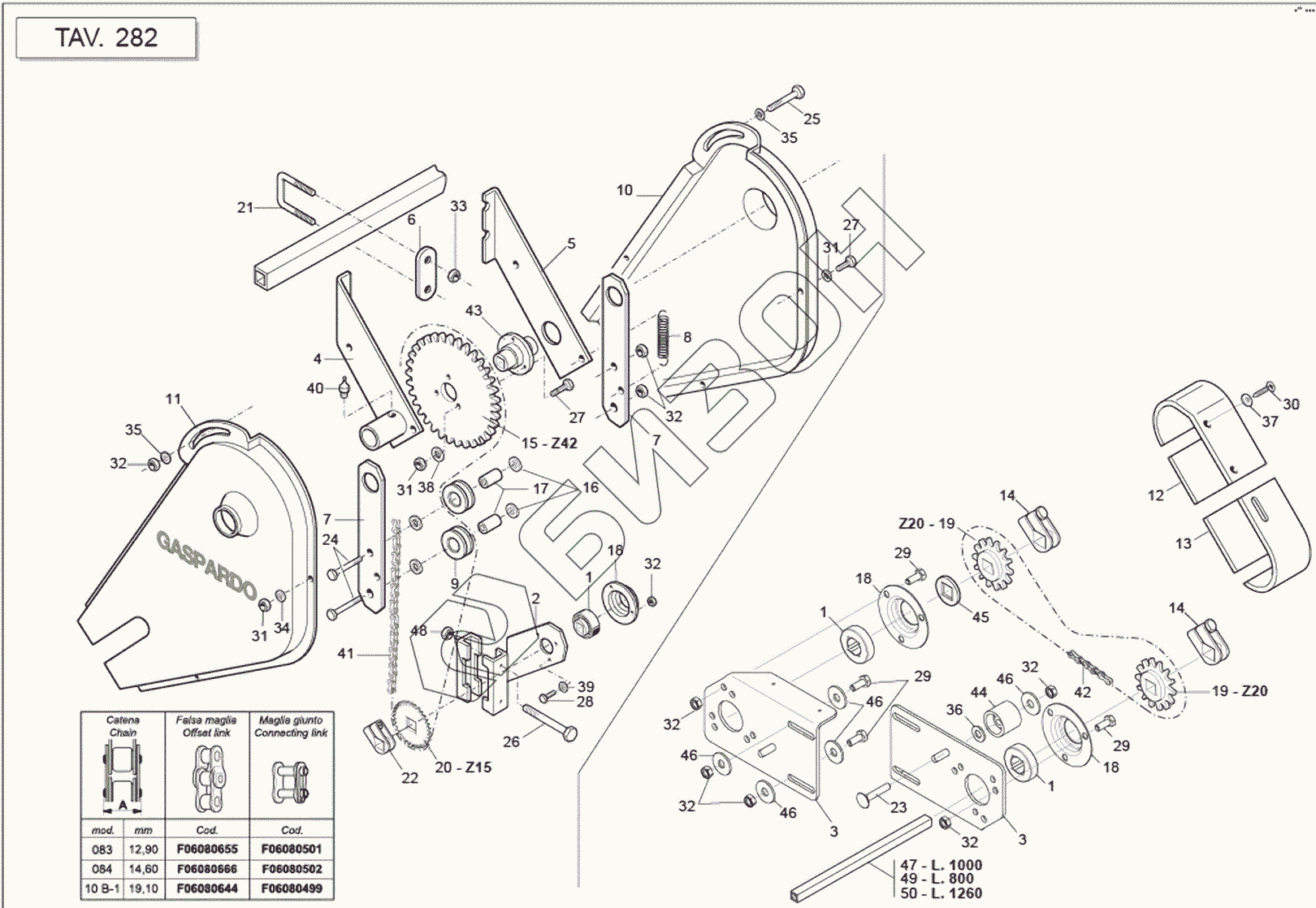

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G14830390 | SQUARE-HOLED BEARING |
Загрузка ...
|
|
| 2 | G15470381 | TRANSM. SUPPORT FOR PIPE 150 |
Загрузка ...
|
|
| 3 | G15470851 | SPREADER TRANSM. SIDE SUPPORT |
Загрузка ...
|
|
| 4 | G15475031 | LEFT TRANSMISSION SUPPORT |
Загрузка ...
|
|
| 5 | G15475041 | RIGHT TRANSMISSION SUPPORT |
Загрузка ...
|
|
| 6 | G15475260 | STRIKER PLATE SP |
Загрузка ...
|
|
| 7 | G15475310 | MICRO CHAIN STRETCHER ROLLERS |
Загрузка ...
|
|
| 8 | G18902960 | TRANSMISSION TENSIONER SPRING |
Загрузка ...
|
|
| 9 | G19000091 | CHAIN TENSIONER |
Загрузка ...
|
|
| 10 | G19002810 | RIGHT MICRO TRANSM. CASE |
Загрузка ...
|
|
| 11 | G19002820 | LEFT MICRO TRANSM. CASE |
Загрузка ...
|
|
| 12 | G19002830 | TOP TRANSMISSION CASE |
Загрузка ...
|
|
| 13 | G19002880 | BOTTOM SPREADER TRANSM. CASE |
Загрузка ...
|
|
| 14 | G22505085 | PLATE AXLE STOP |
Загрузка ...
|
|
| 15 | G20890128 | RING GEAR Z-42 SP |
Загрузка ...
|
|
| 16 | G20970032 | WASHER 32X4X8-5 |
Загрузка ...
|
|
| 17 | G20980086 | BUSHING SPAC.. D.8-5X16X31 |
Загрузка ...
|
|
| 18 | G22230094 | BEARING SUPPORT |
Загрузка ...
|
|
| 19 | G20910039 | INGRANAGGIO SUP.Z-20 FERRO |
Загрузка ...
|
|
| 20 | G22250028 | Z-15 PINION SV |
Загрузка ...
|
|
| 21 | F20110706 | DISK SUPPORT.ELEMENT U BOLT SV |
Загрузка ...
|
|
| 22 | G22505085 | PLATE AXLE STOP |
Загрузка ...
|
|
| 23 | F01060047 | BOLT 8X45 5732 4.6 GALVANIZED |
Загрузка ...
|
|
| 24 | F01020075 | BOLT 8X55 5737 8.8 GALVANIZED |
Загрузка ...
|
|
| 25 | F01020083 | BOLT M8X70 |
Загрузка ...
|
|
| 26 | F01020236 | SCREW M14X2X220 U5737 8.8 BR |
Загрузка ...
|
|
| 27 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN |
Загрузка ...
|
|
| 28 | F01020432 | BOLT M8X16 |
Загрузка ...
|
|
| 29 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN |
Загрузка ...
|
|
| 30 | F01070074 | BOLT 4-2X25 DIN 7981 |
Загрузка ...
|
|
| 31 | F01200232 | DADO M6X1 U5588 6.8 ZN |
Загрузка ...
|
|
| 32 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 33 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 34 | F01410037 | PLANE WASHER D.6 |
Загрузка ...
|
|
| 35 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
|
| 36 | F01410064 | WASHER M10 10,5X20X2 U6592 ZN |
Загрузка ...
|
|
| 37 | F01420011 | FLAT WASHER 4-3X16X1-5 6593 G |
Загрузка ...
|
|
| 38 | F01430047 | WASHER D6 DIN 6798 D.INT.GALV. |
Загрузка ...
|
|
| 39 | F01430059 | WASHER M8 8,4X15X0,8 U8842J ZN |
Загрузка ...
|
|
| 40 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
|
| 41 | F06080070 | Chain section |
Загрузка ...
|
|
| 42 | F06080029 | CHAIN 1/2 ISO 083 61 LINKS |
Загрузка ...
|
|
| 43 | G66248152 | HUB - TRANSM. MICRO M80 |
Загрузка ...
|
|
| 44 | G66248207 | CHAIN TENSIONER |
Загрузка ...
|
|
| 45 | G66248218 | MAN. SPR. SPACER WASHER |
Загрузка ...
|
|
| 46 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 47 | G22230138 | GEAR SPINDLE 4-ROW 80- 6-ROW.4 |
Загрузка ...
|
|
| 48 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 49 | G22230142 | 4-ROW SPINDLE L.800 |
Загрузка ...
|
|
| 50 | G22230284 | ASSE 2 FILE L.1230 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
