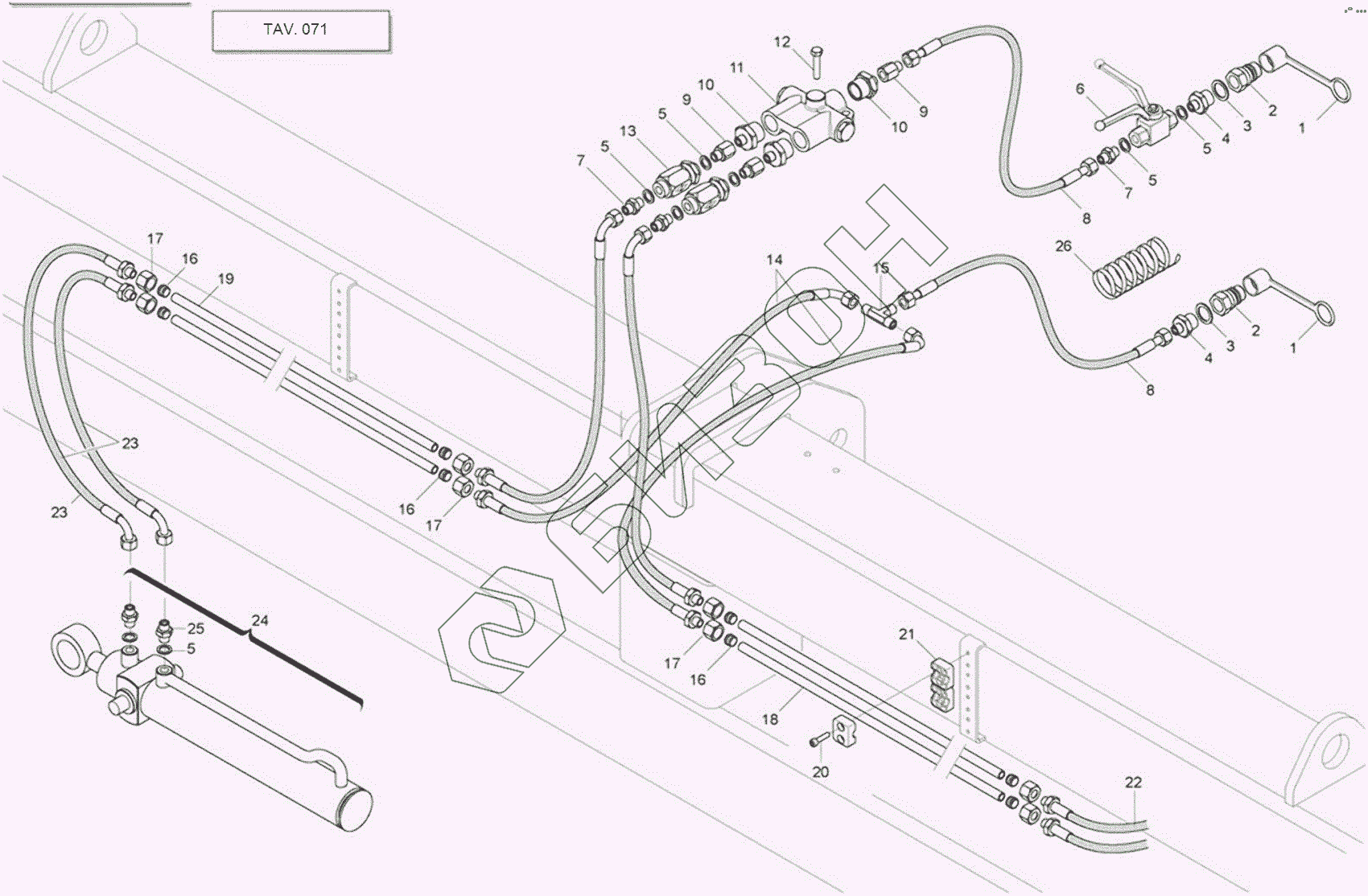

Графический каталог запасных частей к технике: Gaspardo MAESTRA (MT). HYDRAULIC SIGN MARKING SYSTEM
1
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
16
16
17
17
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 2 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 3 | F03151237 | COPPER WASHER 21X27X1,5 1/2 |
Загрузка ...
|
|
| 4 | F03150211 | NIPLE MM1/4-1/2 ZN |
Загрузка ...
|
|
| 5 | F01500012 | WASHER |
Загрузка ...
|
|
| 6 | F03151245 | Cock |
Загрузка ...
|
|
| 7 | F03150266 | NIPPLE GALV.CYL.MALE 1/4 ZN |
Загрузка ...
|
|
| 8 | G13611771 | Pipe |
Загрузка ...
|
|
| 9 | F03151194 | SHORT EXTENSION 036 1/4 |
Загрузка ...
|
|
| 10 | F03150122 | NIPPLE- 3/4 JIC OR - 1/4 |
Загрузка ...
|
|
| 11 | F03150577 | ROW MARKER VALVE ATI C128513 |
Загрузка ...
|
|
| 12 | F01020068 | SCREW M8X1,25X40 U5737 8.8 ZN |
Загрузка ...
|
|
| 13 | F03151226 | 1/4' GAS VALVE VRF |
Загрузка ...
|
|
| 14 | G16114410 | Tube |
Загрузка ...
|
|
| 15 | F03151219 | MALE T-UNION 1/4 ZN |
Загрузка ...
|
|
| 16 | F03151131 | Ring |
Загрузка ...
|
|
| 17 | F03151141 | Nut tn |
Загрузка ...
|
|
| 18 | G15911070 | Tube iron |
Загрузка ...
|
|
| 19 | G15910810 | Tube iron |
Загрузка ...
|
|
| 20 | F01040064 | BOLT 6X25 5931 8.G GALVANIZ. |
Загрузка ...
|
|
| 21 | F03151136 | Collar |
Загрузка ...
|
|
| 22 | G16114430 | Pipe |
Загрузка ...
|
|
| 23 | G15911080 | Pipe |
Загрузка ...
|
|
| 24 | G15911240 | Cylinder de |
Загрузка ...
|
|
| 25 | G16011690 | UPRIGHT 1/4'' NIPPLE WITH GRUB |
Загрузка ...
|
|
| 26 | F05150485 | Spiral guard |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
