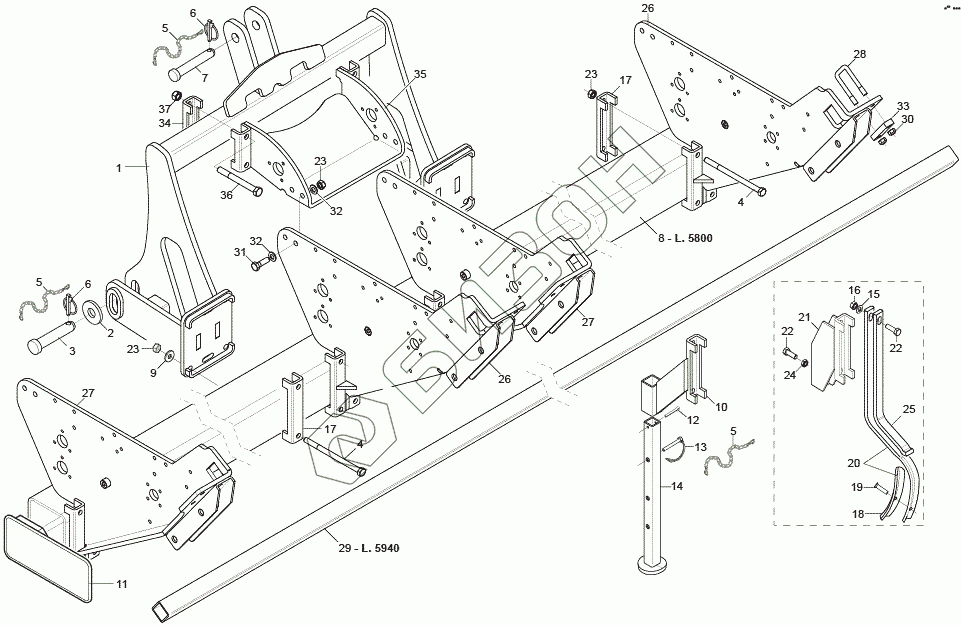

Графический каталог запасных частей к технике: Gaspardo MEGA 600. FRAME AND THREE-POINT Hitch
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
22
23
23
23
24
25
26
26
27
27
28
29
30
31
32
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15213060 | Ass.terzo point third cat. |
Загрузка ...
|
|
| 2 | G20970120 | WASHER 70X8X28-5 |
Загрузка ...
|
|
| 3 | F20100136 | Bolt |
Загрузка ...
|
|
| 4 | F01020236 | SCREW M14X2X220 U5737 8.8 BR |
Загрузка ...
|
|
| 5 | G13812311 | CHAIN WITH SPRING CATCH |
Загрузка ...
|
|
| 6 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 7 | F20100133 | Pin |
Загрузка ...
|
|
| 8 | G22505035 | FRAME PIPE L=5800 |
Загрузка ...
|
|
| 9 | G20970142 | WASHER 32X4X15-5 |
Загрузка ...
|
|
| 10 | G15112711 | PROP SUPPORT |
Загрузка ...
|
|
| 11 | G19003000 | CAP FOR FRAME 150 |
Загрузка ...
|
|
| 12 | F02200246 | PIN 6X45 U1336 ZN |
Загрузка ...
|
|
| 13 | F02200584 | PIN D12 L70 ZN |
Загрузка ...
|
|
| 14 | G15112691 | PROP ST250 |
Загрузка ...
|
|
| 15 | F01410076 | WASHER D12 U6592 ZN |
Загрузка ...
|
|
| 16 | F01200293 | NUT M12X1,75 U5588 6.8 ZN |
Загрузка ...
|
|
| 17 | G15110091 | STRIKER |
Загрузка ...
|
|
| 18 | F20120013 | COULTER 36X6X210 |
Загрузка ...
|
|
| 19 | G67002011 | OVAL HEAD BOLT M10X35 |
Загрузка ...
|
|
| 20 | G67002019 | Tracebreaker |
Загрузка ...
|
|
| 21 | G15471612 | ROW-BREAKER SUPPORT 150 |
Загрузка ...
|
|
| 22 | F01020528 | SCREW M12X1,75X40 U5739 10.9ZN |
Загрузка ...
|
|
| 23 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 24 | F01200421 | Nut |
Загрузка ...
|
|
| 25 | G67002020 | Rowbraker reinforc. |
Загрузка ...
|
|
| 26 | G16917860 | SUPPORTO DX TRAMOGGIA |
Загрузка ...
|
|
| 27 | G16917830 | SUPPORTO SX TRAMOGGIA |
Загрузка ...
|
|
| 28 | F20110740 | U bolt |
Загрузка ...
|
|
| 29 | G15210580 | TANK SUPPORT BAR MT. 5.8 |
Загрузка ...
|
|
| 30 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 31 | F01020198 | Screw |
Загрузка ...
|
|
| 32 | F01410088 | WAS.M14 15X28X2,5 U6592 ZB |
Загрузка ...
|
|
| 33 | G15318750 | SCONTRO 94X30-15 2FORI 13 |
Загрузка ...
|
|
| 34 | G36200241 | FLANGE 'U' 80 |
Загрузка ...
|
|
| 35 | G16917890 | SUPPORTO CENTRALE |
Загрузка ...
|
|
| 36 | F01020270 | SCREW M16X 2X150 U5737 8.8 ZN |
Загрузка ...
|
|
| 37 | F01220266 | Nut |
Загрузка ...
|
