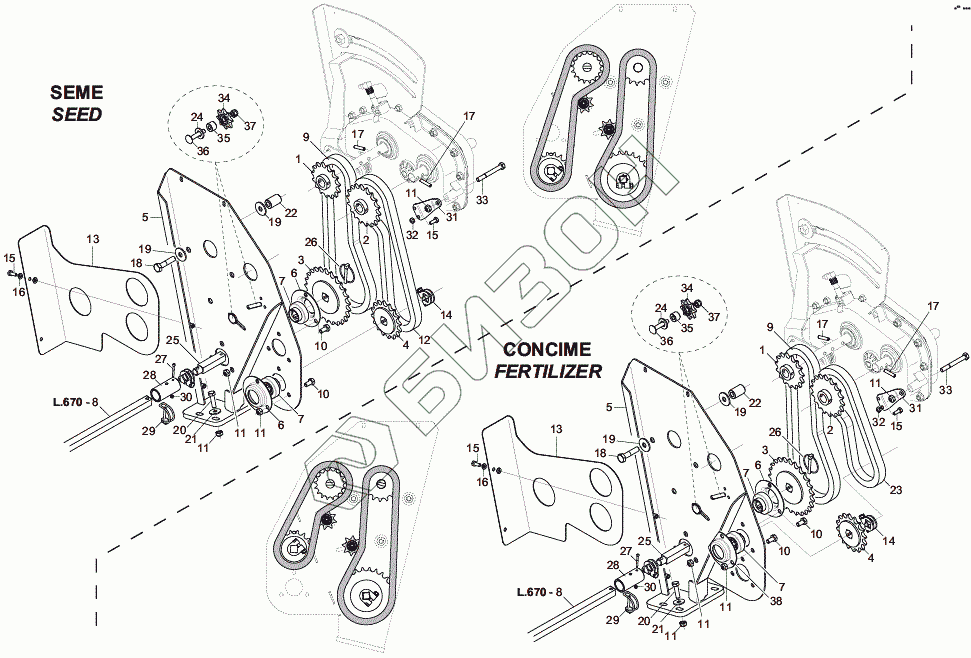

Графический каталог запасных частей к технике: Gaspardo MEGA 600. FRONT TRANSMISSION
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
7
8
8
9
9
10
10
10
10
11
11
11
11
11
11
11
11
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G16931020 | PIGNONE Z15 ZN |
Загрузка ...
|
|
| 2 | G16931140 | PINION Z18 |
Загрузка ...
|
|
| 3 | G16630420 | PINION Z-25 ZN. |
Загрузка ...
|
|
| 4 | G16630400 | PINION Z-16 ZN. |
Загрузка ...
|
|
| 5 | G16914770 | ASS.SUPPORTO CAMBIO |
Загрузка ...
|
|
| 6 | G22230094 | BEARING SUPPORT |
Загрузка ...
|
|
| 7 | G14830390 | SQUARE-HOLED BEARING |
Загрузка ...
|
|
| 8 | G13723080 | ASSE TRASM.L.670 |
Загрузка ...
|
|
| 9 | F06080162 | CHAIN ISO 10B-1 54 LINKS |
Загрузка ...
|
|
| 10 | F01020432 | BOLT M8X16 |
Загрузка ...
|
|
| 11 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 12 | F06080716 | CATENA 5/8 ISO 10B 50 MAGLIE |
Загрузка ...
|
|
| 13 | G16931580 | CARTER TRASMISSIONE FRONTALE |
Загрузка ...
|
|
| 14 | G22505085 | PLATE AXLE STOP |
Загрузка ...
|
|
| 15 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN |
Загрузка ...
|
|
| 16 | F01410037 | PLANE WASHER D.6 |
Загрузка ...
|
|
| 17 | F02100114 | ELASTIC PIN 6X30 |
Загрузка ...
|
|
| 18 | F01020112 | BOLT 10X45 5737 8.G GALVANIZED |
Загрузка ...
|
|
| 19 | F01420060 | WASHER 10,5X30 |
Загрузка ...
|
|
| 20 | F01020445 | BOLT M8X30 |
Загрузка ...
|
|
| 21 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 22 | G17920580 | BUSHING 10,25X20X30 ZN |
Загрузка ...
|
|
| 23 | F06080228 | CHAIN 5/8 ISO 10B1 40 LINKS |
Загрузка ...
|
|
| 24 | F01410076 | WASHER D12 U6592 ZN |
Загрузка ...
|
|
| 25 | G16034930 | TRANSMISSION SHAFT L.83 |
Загрузка ...
|
|
| 26 | F02200463 | Snap pin |
Загрузка ...
|
|
| 27 | F01020366 | VIT.M 3X 0,5X 40 U5739 8.8 ZN |
Загрузка ...
|
|
| 28 | G16931620 | BOCCOLA DI SICUREZZA ZN |
Загрузка ...
|
|
| 29 | F02200595 | Pin x gear |
Загрузка ...
|
|
| 30 | F01230011 | NORMAL SELF-LOCKING NUT 3 GAL |
Загрузка ...
|
|
| 31 | G16931640 | SUPPORTO CAMBIO ZN |
Загрузка ...
|
|
| 32 | F01220011 | NUT M6X1 D980 8 ZN |
Загрузка ...
|
|
| 33 | F01020083 | BOLT M8X70 |
Загрузка ...
|
|
| 34 | G16630790 | Gear |
Загрузка ...
|
|
| 35 | G18801540 | BUSHING 8.25 X 18 X 13 |
Загрузка ...
|
|
| 36 | F01060047 | BOLT 8X45 5732 4.6 GALVANIZED |
Загрузка ...
|
|
| 37 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 38 | G22230086 | CUT BEARING SUPPORT |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
