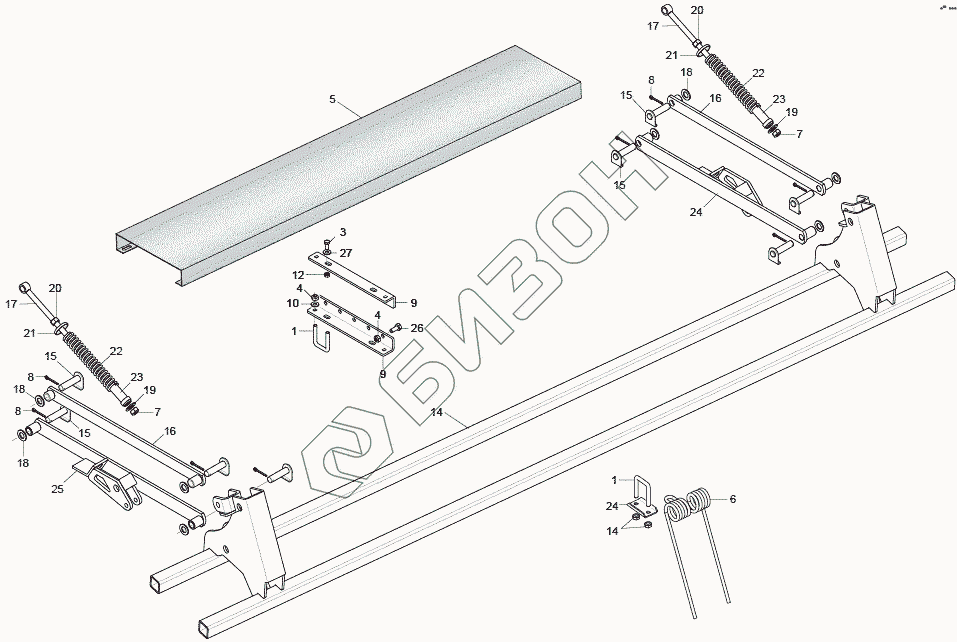

Графический каталог запасных частей к технике: Gaspardo MEGA 600. HARROW, REAR COVER AND FOOTBOARD
1
1
3
4
4
5
6
7
7
8
8
8
9
9
10
12
14
14
15
15
15
15
16
16
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F20110705 | U-BOLT GALVAN |
Загрузка ...
|
|
| 2 | G16240780 | PLATE SEED COVER SPRING |
Загрузка ...
|
|
| 3 | F01020438 | SCREW M8X1,25X20 U5739 8.8 ZN |
Загрузка ...
|
|
| 4 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 5 | G15311730 | PLATFORM L.2700 |
Загрузка ...
|
|
| 6 | G18004190 | MOLLA COPRISEME POST. |
Загрузка ...
|
|
| 7 | F01230084 | SELF LOCKING NUT M16X1,5 |
Загрузка ...
|
|
| 8 | F02200227 | SPLIT PIN 5X30 1336 GALVAN. |
Загрузка ...
|
|
| 9 | G16041320 | SUPPORTO PEDANA |
Загрузка ...
|
|
| 10 | F01410064 | WASHER M10 10,5X20X2 U6592 ZN |
Загрузка ...
|
|
| 11 | F01030495 | TTCN 90' BOLT M8X16 GALVANIZED |
Загрузка ...
|
|
| 12 | F01260043 | FLANGE NUT M8 DIN 6923 8.8 GAL |
Загрузка ...
|
|
| 13 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 14 | G16040202 | ASS.ERPICE S-SC 300 |
Загрузка ...
|
|
| 15 | G16040301 | PERNO ANTI ROTAZIONE ZN |
Загрузка ...
|
|
| 16 | G16911351 | ASS.BRACCIO SUPERIORE |
Загрузка ...
|
|
| 17 | G16940310 | HARROW REGULATION |
Загрузка ...
|
|
| 18 | F01410124 | Plane washer |
Загрузка ...
|
|
| 19 | F01410100 | Plane washer |
Загрузка ...
|
|
| 20 | F01200324 | Nut |
Загрузка ...
|
|
| 21 | G20070503 | BOTTOMED WASHER 48X17-25X8X1-5 |
Загрузка ...
|
|
| 22 | G18904020 | HARROW PRESSURE SPRING |
Загрузка ...
|
|
| 23 | G16040200 | SPRING SLIDING TUBE |
Загрузка ...
|
|
| 24 | G16010081 | RIGHT LOWER ARM |
Загрузка ...
|
|
| 25 | G16010002 | LEFT LOWER ARM |
Загрузка ...
|
|
| 26 | F01020472 | BOLT 10X25 5739 8.G GALVANIZED |
Загрузка ...
|
|
| 27 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
