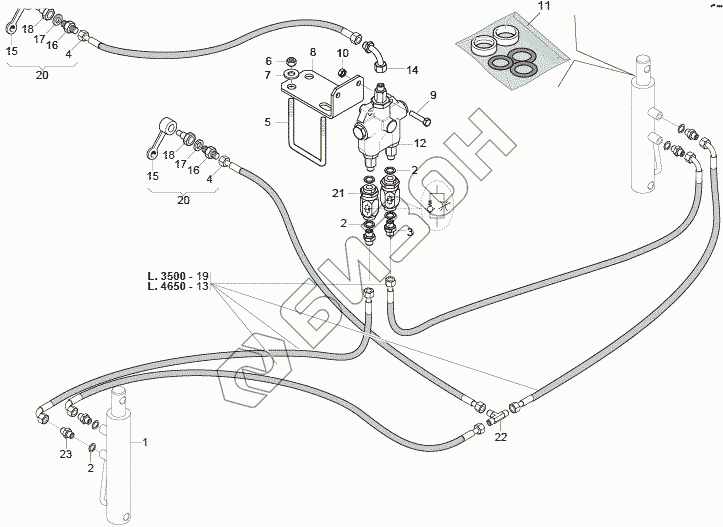

Графический каталог запасных частей к технике: Gaspardo MEGA 600. HYDRAULIC ROW MARKING SYSTEM
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G16610140 | CYLINDER D.E.30-40/155 |
Загрузка ...
|
|
| 2 | F01500012 | WASHER |
Загрузка ...
|
|
| 3 | F03150266 | NIPPLE GALV.CYL.MALE 1/4 ZN |
Загрузка ...
|
|
| 4 | G22270463 | TUBE TR.1/4R2 F-F1/4 L1500 LM |
Загрузка ...
|
|
| 5 | F20110770 | FLANGE U M14X2X50 96X119 ZN |
Загрузка ...
|
|
| 6 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 7 | G20970142 | WASHER 32X4X15-5 |
Загрузка ...
|
|
| 8 | G15412351 | SUPPORTO VALVOLA |
Загрузка ...
|
|
| 9 | F01020068 | SCREW M8X1,25X40 U5737 8.8 ZN |
Загрузка ...
|
|
| 10 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 11 | F03100191 | CYLINDER SEAL KIT 15413110 |
Загрузка ...
|
|
| 12 | G16611050 | Rowmarker valve assy |
Загрузка ...
|
|
| 13 | G15413080 | TUBE 1/4 C-F L.4650 |
Загрузка ...
|
|
| 14 | F03150859 | ELBOW 90[ F. SWIVEL 1/4 -M.1/4 |
Загрузка ...
|
|
| 15 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 16 | F03150211 | NIPLE MM1/4-1/2 ZN |
Загрузка ...
|
|
| 17 | F03151237 | COPPER WASHER 21X27X1,5 1/2 |
Загрузка ...
|
|
| 18 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 19 | G15210561 | PIPE 1/4R2 CF1/4- F1/4 3500 |
Загрузка ...
|
|
| 20 | G13811211 | PIPE FOR CONNECTION TO TRACTOR |
Загрузка ...
|
|
| 21 | F03151226 | 1/4' GAS VALVE VRF |
Загрузка ...
|
|
| 22 | F03151219 | MALE T-UNION 1/4 ZN |
Загрузка ...
|
|
| 23 | G16011690 | UPRIGHT 1/4'' NIPPLE WITH GRUB |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
