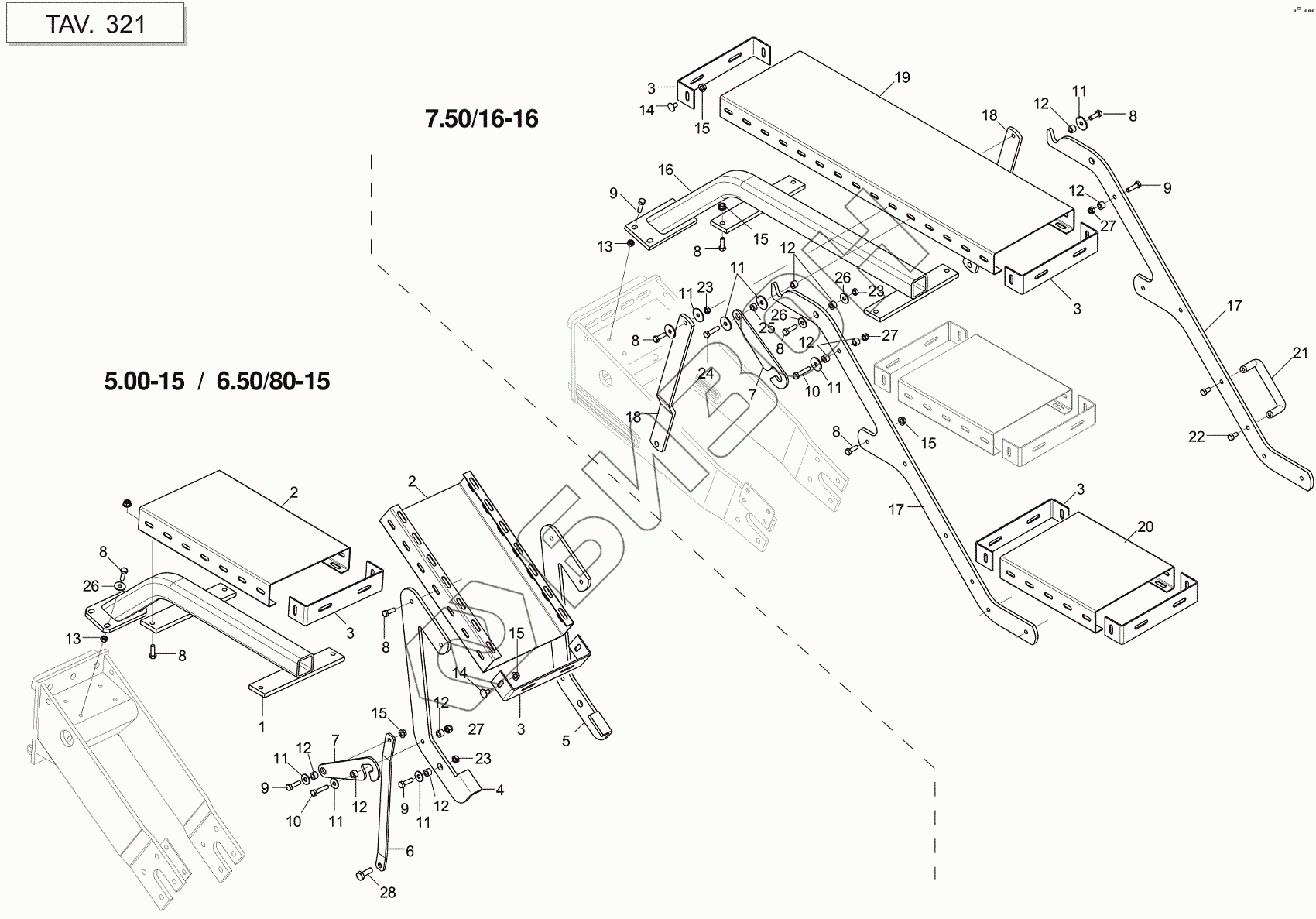

Графический каталог запасных частей к технике: Gaspardo MT. LADDER FOR CARRYING WHEELS
1
2
2
3
3
3
3
3
4
5
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
10
10
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
15
15
15
16
17
17
18
18
19
20
21
22
23
23
23
24
25
26
26
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15171840 | STEP LADDER SUPPORT R.5/6,5 |
Загрузка ...
|
|
| 2 | G15312290 | STEP |
Загрузка ...
|
|
| 3 | G07000379 | GALVANIZED PLATFORM END |
Загрузка ...
|
|
| 4 | G16013510 | LH FOOTPLATE SUPPORT |
Загрузка ...
|
|
| 5 | G16013500 | RH FOOTPLATE SUPPORT |
Загрузка ...
|
|
| 6 | G15211540 | LEFT SUPPORT |
Загрузка ...
|
|
| 7 | G15171900 | Stacking ladder |
Загрузка ...
|
|
| 8 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 9 | F01020445 | BOLT M8X30 |
Загрузка ...
|
|
| 10 | F01020450 | BOLT M8X40 |
Загрузка ...
|
|
| 11 | F01420049 | ROS.M8 8,4X32X2 U6593 ZN |
Загрузка ...
|
|
| 12 | G18801580 | BUSH 8.5X15X10 |
Загрузка ...
|
|
| 13 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 14 | F01030495 | TTCN 90' BOLT M8X16 GALVANIZED |
Загрузка ...
|
|
| 15 | F01260043 | FLANGE NUT M8 DIN 6923 8.8 GAL |
Загрузка ...
|
|
| 16 | G15171750 | FOOTBOARD SUPPORT |
Загрузка ...
|
|
| 17 | G15171782 | Platform support |
Загрузка ...
|
|
| 18 | G15171801 | Rear screen support |
Загрузка ...
|
|
| 19 | G07000378 | Platform |
Загрузка ...
|
|
| 20 | G15171770 | PEDANA 250X300X60 SP2 ZN |
Загрузка ...
|
|
| 21 | F05150112 | HANDLE |
Загрузка ...
|
|
| 22 | F01020432 | BOLT M8X16 |
Загрузка ...
|
|
| 23 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 24 | F01020449 | BOLT M8X35 |
Загрузка ...
|
|
| 25 | G20980050 | BUSHING 15X7X8-5 ZN |
Загрузка ...
|
|
| 26 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 27 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 28 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
