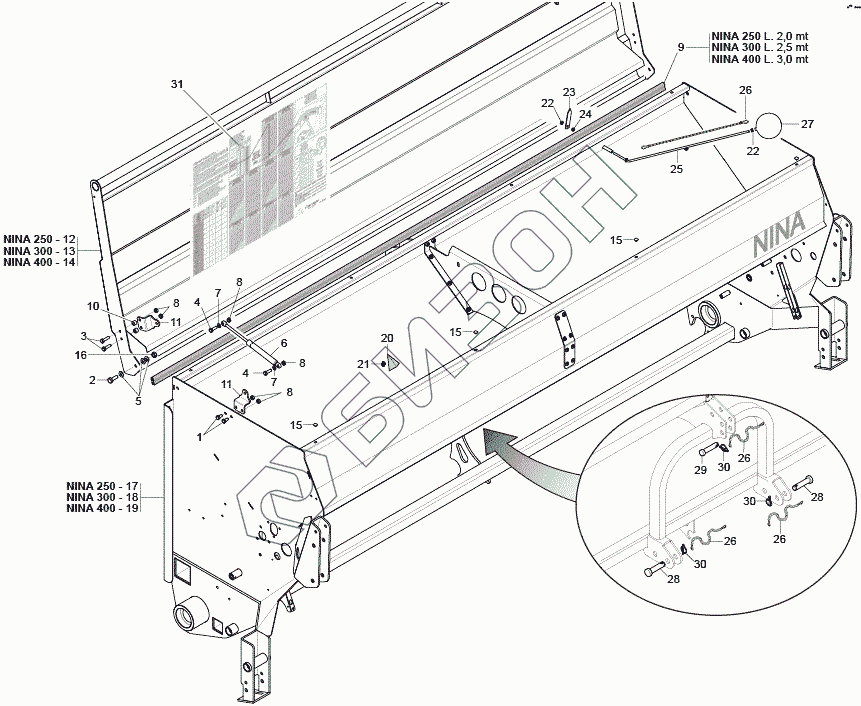

Графический каталог запасных частей к технике: Gaspardo Nina. HOPPER FRAME
1
2
3
4
4
5
6
7
7
8
8
8
8
9
10
11
11
12
13
14
15
15
15
16
17
18
19
20
21
22
22
23
24
25
26
26
26
26
27
28
28
29
30
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F01020432 | BOLT M8X16 |
Загрузка ...
|
|
| 2 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN |
Загрузка ...
|
|
| 3 | F01020445 | BOLT M8X30 |
Загрузка ...
|
|
| 4 | F01020436 | SCREW M8X1,25X20 U5739 8.8 ZN |
Загрузка ...
|
|
| 5 | F01410064 | WASHER M10 10,5X20X2 U6592 ZN |
Загрузка ...
|
|
| 6 | F02400011 | GAS SPRING 400 N |
Загрузка ...
|
|
| 7 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
|
| 8 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 9 | F03011087 | COVER RABBET GASKET |
Загрузка ...
|
|
| 10 | G18801580 | BUSH 8.5X15X10 |
Загрузка ...
|
|
| 11 | G16313680 | ATTACCO STELO MOLLA ZN |
Загрузка ...
|
|
| 12 | G16212782 | COVER SHAFT M250 |
Загрузка ...
|
|
| 13 | G16212742 | COVER M300 |
Загрузка ...
|
|
| 14 | G16212822 | COPERCHIO M400 |
Загрузка ...
|
|
| 15 | F05100145 | TAPPO PLASTCA D.9 X FORO 10 |
Загрузка ...
|
|
| 16 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 17 | G16214112 | ASS.TELAIO TRAMOGGIA NINA300 |
Загрузка ...
|
|
| 18 | G16213382 | TELAIO NINA 400 |
Загрузка ...
|
|
| 19 | G16214191 | NUT M10X 1,5 D980 8 ZB |
Загрузка ...
|
|
| 20 | G07000130 | SEED CHUTE L BAR |
Загрузка ...
|
|
| 21 | F02050648 | BENZING-QUICKLOCK BQ7 RING |
Загрузка ...
|
|
| 22 | F01220011 | NUT M6X1 D980 8 ZN |
Загрузка ...
|
|
| 23 | G07000310 | VERTICAL POSITION LEVEL INDEX |
Загрузка ...
|
|
| 24 | F01200232 | DADO M6X1 U5588 6.8 ZN |
Загрузка ...
|
|
| 25 | G07000308 | SEED LEVEL ROD |
Загрузка ...
|
|
| 26 | G13812311 | CHAIN WITH SPRING CATCH |
Загрузка ...
|
|
| 27 | G07000309 | FLOAT |
Загрузка ...
|
|
| 28 | F20100078 | Pin |
Загрузка ...
|
|
| 29 | F20100063 | Pin gaspardo |
Загрузка ...
|
|
| 30 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 31 | G19707111 | TABELLA DI SEMINA NINA |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
