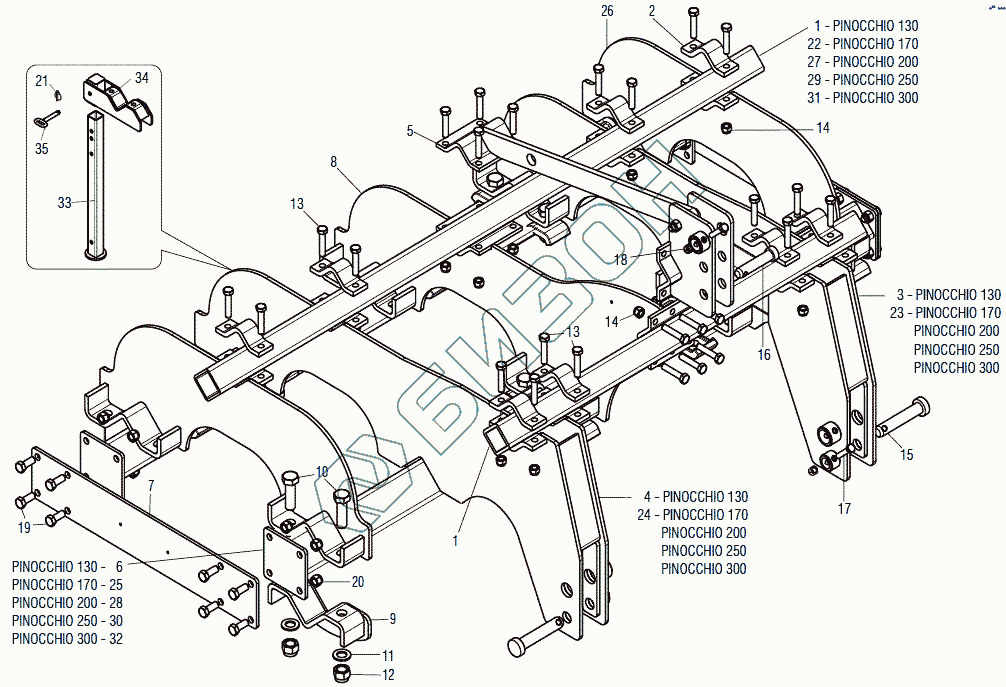

Графический каталог запасных частей к технике: Gaspardo PINOCCHIO. FRAME
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R17812830 | SUPPORT PIPE |
Загрузка ...
|
|
| 2 | R17812730 | STRIKER |
Загрузка ...
|
|
| 3 | R17814310 | FRAME SUPPORT LEFT |
Загрузка ...
|
|
| 4 | R17814300 | FRAME SUPPORT RIGHT |
Загрузка ...
|
|
| 5 | R17812821 | 2P ASSEMBLY |
Загрузка ...
|
|
| 6 | R17814260 | FRAME SUPPORT |
Загрузка ...
|
|
| 7 | R17812600 | FIXING PLATE |
Загрузка ...
|
|
| 8 | R17812801 | FRAME SUPPORT |
Загрузка ...
|
|
| 9 | R17818930 | BRACKET PIPE 100 |
Загрузка ...
|
|
| 10 | F01020369 | Bolt |
Загрузка ...
|
|
| 11 | G18701590 | Washer |
Загрузка ...
|
|
| 12 | F01230144 | Self-locking nut |
Загрузка ...
|
|
| 13 | F01020205 | Bolt |
Загрузка ...
|
|
| 14 | F01230073 | Self locking nut |
Загрузка ...
|
|
| 15 | F20100137 | PIN D.28 L124 C43 ZN |
Загрузка ...
|
|
| 16 | F20100063 | Pin gaspardo |
Загрузка ...
|
|
| 17 | F01020160 | Bolt |
Загрузка ...
|
|
| 18 | F01230059 | Nut |
Загрузка ...
|
|
| 19 | F01020566 | Bolt |
Загрузка ...
|
|
| 20 | F01230085 | Nut |
Загрузка ...
|
|
| 21 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 22 | R17812960 | PIPE 70X 8X 1600 |
Загрузка ...
|
|
| 23 | R17812750 | FRAME SUPPORT LEFT |
Загрузка ...
|
|
| 24 | R17812740 | FRAME SUPPORT RIGHT |
Загрузка ...
|
|
| 25 | R17812950 | FRAME |
Загрузка ...
|
|
| 26 | R17812530 | ASS. SUPPORT FRAME PINOCCHIO |
Загрузка ...
|
|
| 27 | R17812630 | PIPE 70X 8X 1900 |
Загрузка ...
|
|
| 28 | R17812590 | ASS. PIPE FRAME PINOCCHIO 200 |
Загрузка ...
|
|
| 29 | R17812880 | PIPE 70X 8X 2300 |
Загрузка ...
|
|
| 30 | R17810141 | Frame |
Загрузка ...
|
|
| 31 | R17812890 | PIPE 70X 8X 2900 |
Загрузка ...
|
|
| 32 | R17810461 | Frame front |
Загрузка ...
|
|
| 33 | R17810380 | Prop |
Загрузка ...
|
|
| 34 | R17815722 | Assembly support |
Загрузка ...
|
|
| 35 | R17810441 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
