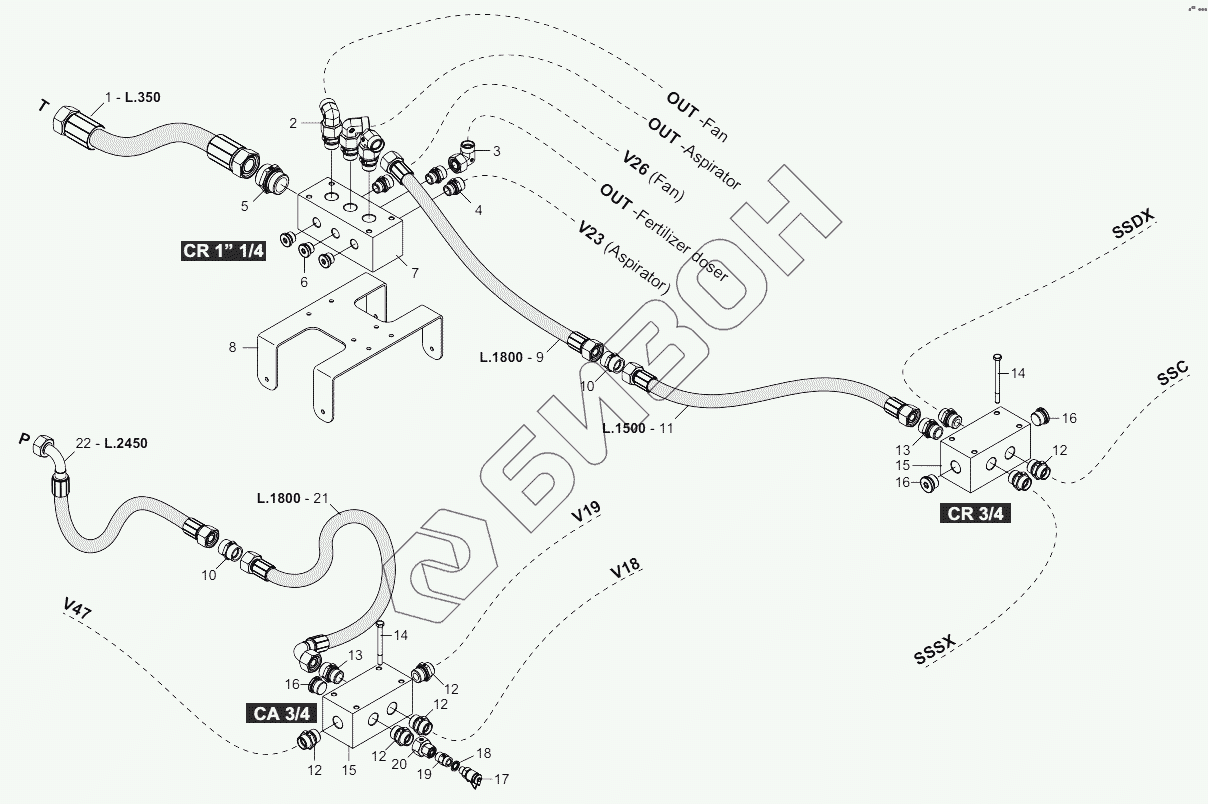

Графический каталог запасных частей к технике: Gaspardo Сеялка MAXIMETRO. COLLECTORS SYSTEM
1
2
3
4
5
6
7
8
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
16
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F03070096 | Pipe |
Загрузка ...
|
|
| 2 | F03080095 | Union |
Загрузка ...
|
|
| 3 | F03080007 | Union |
Загрузка ...
|
|
| 4 | F03080015 | Nipple |
Загрузка ...
|
|
| 5 | F03080094 | Nipple |
Загрузка ...
|
|
| 6 | F03080054 | Plug |
Загрузка ...
|
|
| 7 | GA5910240 | Manifold |
Загрузка ...
|
|
| 8 | GA5912290 | Manifold plate |
Загрузка ...
|
|
| 9 | F03070075 | Pipe |
Загрузка ...
|
|
| 10 | F03080103 | Nipple |
Загрузка ...
|
|
| 11 | F03070076 | Pipe |
Загрузка ...
|
|
| 12 | F03080093 | Nipple |
Загрузка ...
|
|
| 13 | F03080014 | Nipple |
Загрузка ...
|
|
| 14 | F01020090 | BOLT 8X100 5737 8.G GALVANIZ. |
Загрузка ...
|
|
| 15 | GA5910250 | Manifold |
Загрузка ...
|
|
| 16 | F03080055 | Plug |
Загрузка ...
|
|
| 17 | F03151402 | Socket |
Загрузка ...
|
|
| 18 | F03151414 | Washer bonded seal |
Загрузка ...
|
|
| 19 | F03080020 | Extension |
Загрузка ...
|
|
| 20 | F03080027 | Nipple |
Загрузка ...
|
|
| 21 | F03070030 | Pipe |
Загрузка ...
|
|
| 22 | F03070078 | Pipe |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
