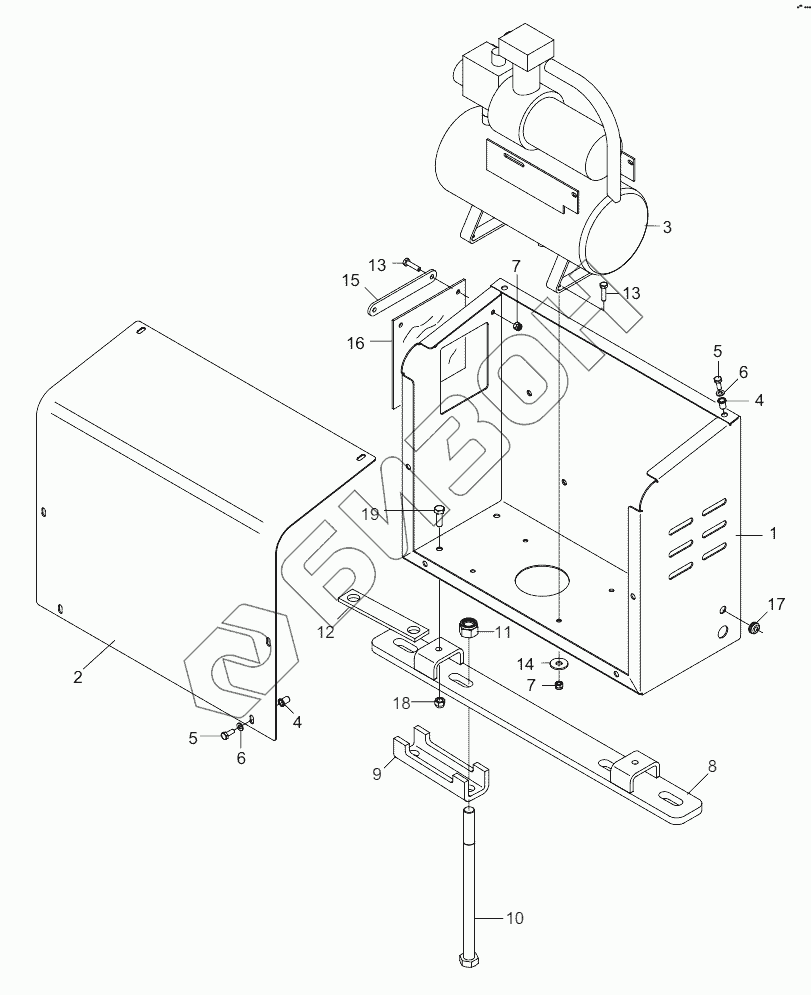

Графический каталог запасных частей к технике: Gaspardo Сеялка METRO. AIR COMPRESSOR
/16.gif)
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15915520 | Air compressor box |
Загрузка ...
|
|
| 2 | GA5910050 | Coperchio scatola compressor |
Загрузка ...
|
|
| 3 | F05010714 | Compressor |
Загрузка ...
|
|
| 4 | F02250681 | Threaded zincked insert |
Загрузка ...
|
|
| 5 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN |
Загрузка ...
|
|
| 6 | F01410037 | PLANE WASHER D.6 |
Загрузка ...
|
|
| 7 | F01230022 | NORM.SELF-LOCKING NUT 6 GALVAN |
Загрузка ...
|
|
| 8 | R18517020 | Supporto compressore |
Загрузка ...
|
|
| 9 | G13710561 | Bracket |
Загрузка ...
|
|
| 10 | F01020283 | Screw |
Загрузка ...
|
|
| 11 | F01230085 | Nut |
Загрузка ...
|
|
| 12 | G13616950 | Rinforzo scontro |
Загрузка ...
|
|
| 13 | F01020406 | BOLT M6X25 |
Загрузка ...
|
|
| 14 | F01420036 | FLAT WASHER 6-6X18X2 6593 ZN |
Загрузка ...
|
|
| 15 | GA5910480 | Plate |
Загрузка ...
|
|
| 16 | GA5911160 | Closing pvc |
Загрузка ...
|
|
| 17 | F05010750 | Cable through hole |
Загрузка ...
|
|
| 18 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 19 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
