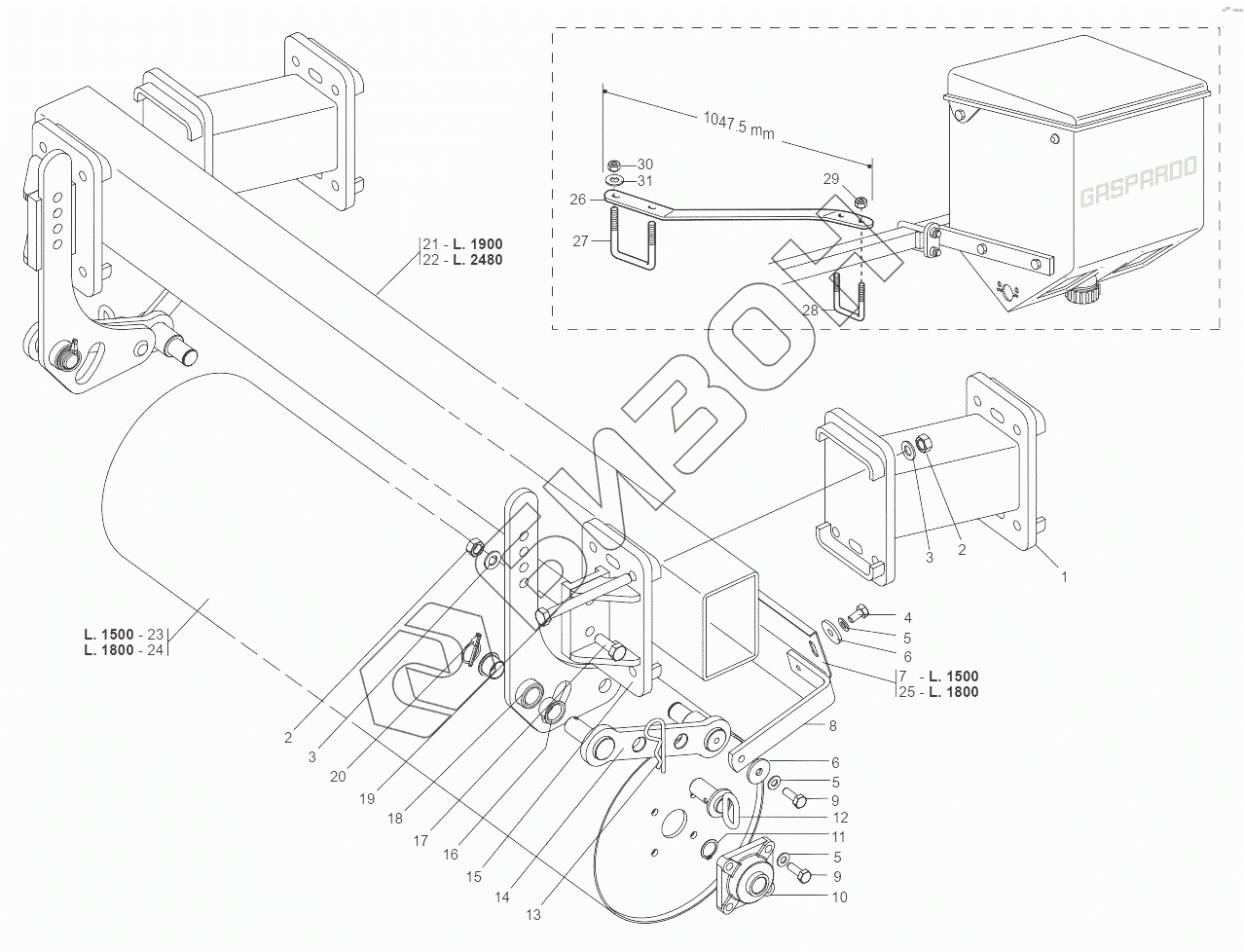

Графический каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C. FRONT ROLLER
1
2
2
3
3
4
5
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15816370 | Frame spacer ass. |
Загрузка ...
|
|
| 2 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 3 | F01410088 | WAS.M14 15X28X2,5 U6592 ZB |
Загрузка ...
|
|
| 4 | F01020470 | BOLT M10X20 |
Загрузка ...
|
|
| 5 | F01430023 | WASHER D10 DIN 6798 D.INT.ZN |
Загрузка ...
|
|
| 6 | G20970099 | Washer |
Загрузка ...
|
|
| 7 | G15810410 | Soil scraper for roller |
Загрузка ...
|
|
| 8 | G15810330 | Roller soil scraper suppor |
Загрузка ...
|
|
| 9 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN |
Загрузка ...
|
|
| 10 | F04100137 | SUPPORT FY 25 TF |
Загрузка ...
|
|
| 11 | F02050101 | SEEGER RING E. 25X1,2 7435 C70 |
Загрузка ...
|
|
| 12 | G15810471 | Galvan. Pin block roller |
Загрузка ...
|
|
| 13 | F02200397 | Split pin |
Загрузка ...
|
|
| 14 | G15810240 | Roller support arm coupling |
Загрузка ...
|
|
| 15 | G15816380 | Roller coupling ass. |
Загрузка ...
|
|
| 16 | F04150019 | Collared bush |
Загрузка ...
|
|
| 17 | F01020198 | Screw |
Загрузка ...
|
|
| 18 | G15810190 | Roller support ass. |
Загрузка ...
|
|
| 19 | F01020223 | Screw |
Загрузка ...
|
|
| 20 | F02200463 | Snap pin |
Загрузка ...
|
|
| 21 | G16610040 | RECTANGULAR PIPE 150X100X1900 |
Загрузка ...
|
|
| 22 | G16610050 | RECTANGULAR PIPE 150X100X6X248 |
Загрузка ...
|
|
| 23 | G15810310 | Roller |
Загрузка ...
|
|
| 24 | G15810870 | Roller |
Загрузка ...
|
|
| 25 | G15810890 | Soil scraper for roller |
Загрузка ...
|
|
| 26 | GA5820340 | Tirante barra micro rullo ant. |
Загрузка ...
|
|
| 27 | F20110770 | FLANGE U M14X2X50 96X119 ZN |
Загрузка ...
|
|
| 28 | F20110706 | DISK SUPPORT.ELEMENT U BOLT SV |
Загрузка ...
|
|
| 29 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 30 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 31 | G20970142 | WASHER 32X4X15-5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
