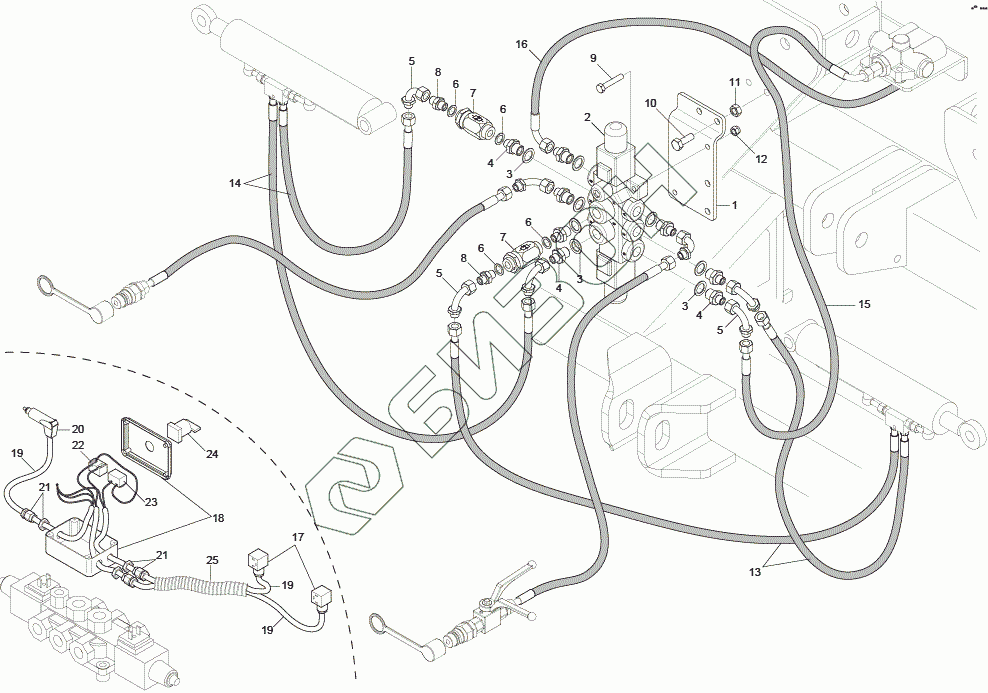

Графический каталог запасных частей к технике: Gaspardo SI. GENERAL SYSTEM WITH CONTROL UNIT
1
2
3
3
3
4
4
4
5
5
5
6
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G14217641 | VALVE SUPPORT |
Загрузка ...
|
|
| 2 | F05010294 | Switch control |
Загрузка ...
|
|
| 3 | F03151240 | Copper washer |
Загрузка ...
|
|
| 4 | F03150310 | Nipple galv.cyl.male |
Загрузка ...
|
|
| 5 | F03150859 | ELBOW 90[ F. SWIVEL 1/4 -M.1/4 |
Загрузка ...
|
|
| 6 | F03151238 | Copper washer |
Загрузка ...
|
|
| 7 | F03151226 | 1/4' GAS VALVE VRF |
Загрузка ...
|
|
| 8 | F03150266 | NIPPLE GALV.CYL.MALE 1/4 ZN |
Загрузка ...
|
|
| 9 | F01020070 | BOLT 8X45 5737 8.G GALVANIZED |
Загрузка ...
|
|
| 10 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN |
Загрузка ...
|
|
| 11 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 12 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 13 | G23440517 | PIPE 1/4R2 C-F 1/4 L2000 HL/ID |
Загрузка ...
|
|
| 14 | G15310732 | TUBO 1/4R2 CF45 1/4-F 1/4 1500 |
Загрузка ...
|
|
| 15 | G16011680 | Pipe |
Загрузка ...
|
|
| 16 | G17911270 | PIPE 1/4R2 CF-F L. 700 |
Загрузка ...
|
|
| 17 | F05010294 | Switch control |
Загрузка ...
|
|
| 18 | F05010377 | CONTROL BOX W/ WIRES 120X80X50 |
Загрузка ...
|
|
| 19 | F05010078 | FLEXIBLE CABLE 2FILIX1 |
Загрузка ...
|
|
| 20 | F05010189 | CONNECTION |
Загрузка ...
|
|
| 21 | F05010363 | CABLE PRESS PG16 |
Загрузка ...
|
|
| 22 | F05010309 | CONNECTOR V40 |
Загрузка ...
|
|
| 23 | F05010310 | CONNECTOR V50 |
Загрузка ...
|
|
| 24 | F05010383 | SELECTOR KNOB |
Загрузка ...
|
|
| 25 | F05010079 | SPIRAL ELECTR. SHEATH D.16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
