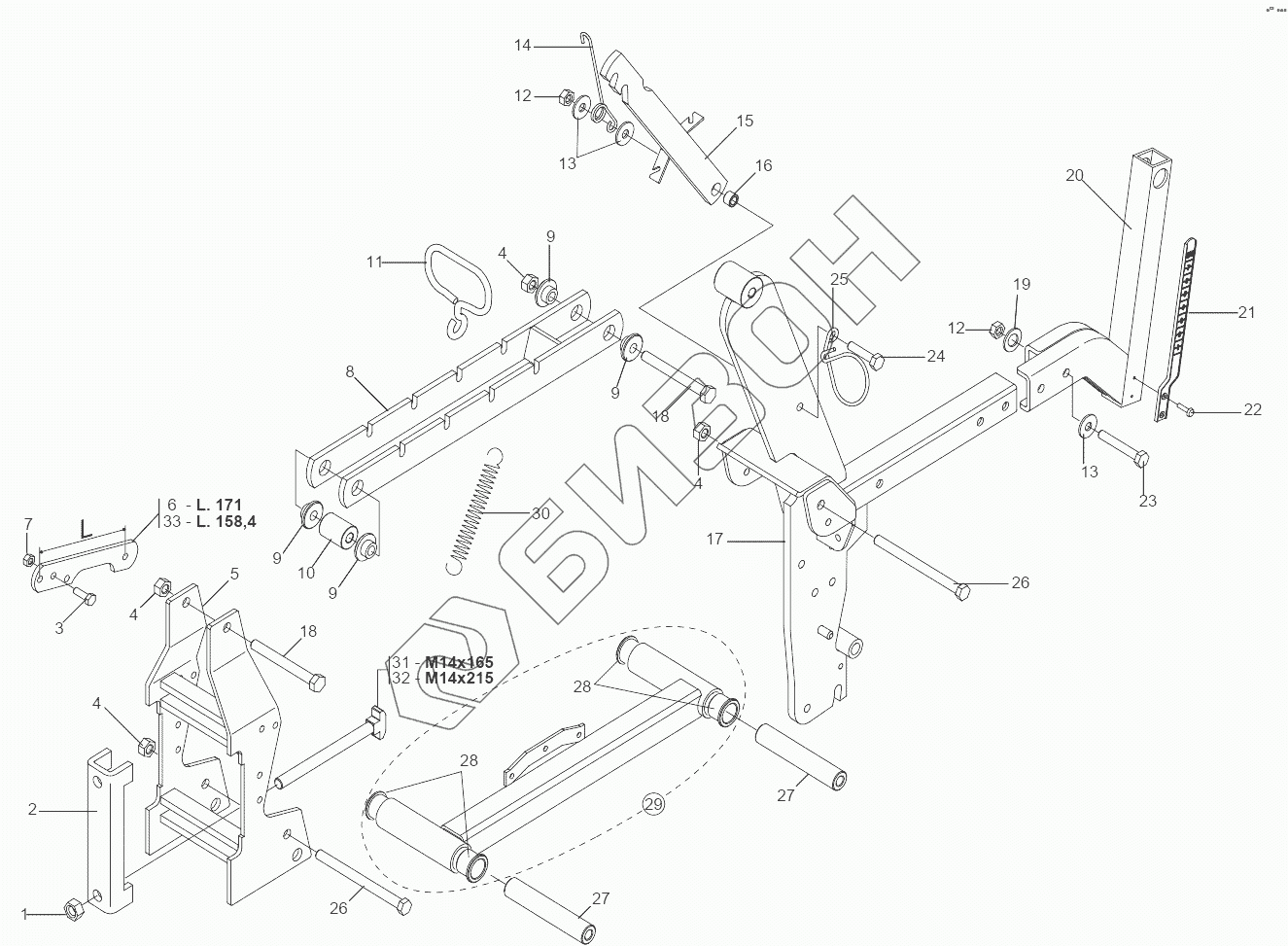

Графический каталог запасных частей к технике: Gaspardo SP. CHASSIS ELEMENT
1
2
3
4
4
4
4
5
6
7
8
9
9
9
9
10
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 2 | G19204030 | SCONTRO FISS.150 2F D15 |
Загрузка ...
|
|
| 3 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 4 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 5 | G15421111 | Coupling plate |
Загрузка ...
|
|
| 6 | G16620130 | Support boite de renvoi |
Загрузка ...
|
|
| 7 | F01220022 | NUT M8X1,25 D980 8 ZN |
Загрузка ...
|
|
| 8 | G15420102 | Upper parallel |
Загрузка ...
|
|
| 9 | G15421232 | Arm bushing parallel |
Загрузка ...
|
|
| 10 | G18802170 | Bushing |
Загрузка ...
|
|
| 11 | G18903690 | Spring coupling |
Загрузка ...
|
|
| 12 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 13 | F01420060 | WASHER 10,5X30 |
Загрузка ...
|
|
| 14 | G18902880 | Parallel stop spring sp |
Загрузка ...
|
|
| 15 | G16620160 | Parallel lock |
Загрузка ...
|
|
| 16 | G18801610 | Bushing |
Загрузка ...
|
|
| 17 | G16620310 | Central casing |
Загрузка ...
|
|
| 18 | F01020168 | SCREW M12X1,75X90 U5737 8.8 ZN |
Загрузка ...
|
|
| 19 | F01430023 | WASHER D10 DIN 6798 D.INT.ZN |
Загрузка ...
|
|
| 20 | G16620550 | Regulation support |
Загрузка ...
|
|
| 21 | G19003400 | Depth indicating rod |
Загрузка ...
|
|
| 22 | F02250077 | Aluminium pull rivet |
Загрузка ...
|
|
| 23 | F01020122 | BOLT 10X1,5X70 U5737 8.8 ZB |
Загрузка ...
|
|
| 24 | F01020112 | BOLT 10X45 5737 8.G GALVANIZED |
Загрузка ...
|
|
| 25 | G18903140 | PIPE GUIDE SUPPORT |
Загрузка ...
|
|
| 26 | F01020183 | Screw |
Загрузка ...
|
|
| 27 | G22230057 | Ant. Hub |
Загрузка ...
|
|
| 28 | G66349003 | BUSHING- SINTERED |
Загрузка ...
|
|
| 29 | G16620730 | Mont.braccio infer.elemento |
Загрузка ...
|
|
| 30 | G65337040 | TRACTION SPRING MT600 |
Загрузка ...
|
|
| 31 | G16610010 | Winged screw |
Загрузка ...
|
|
| 32 | G16610020 | Winged screw |
Загрузка ...
|
|
| 33 | G15422091 | Gearbox support |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
