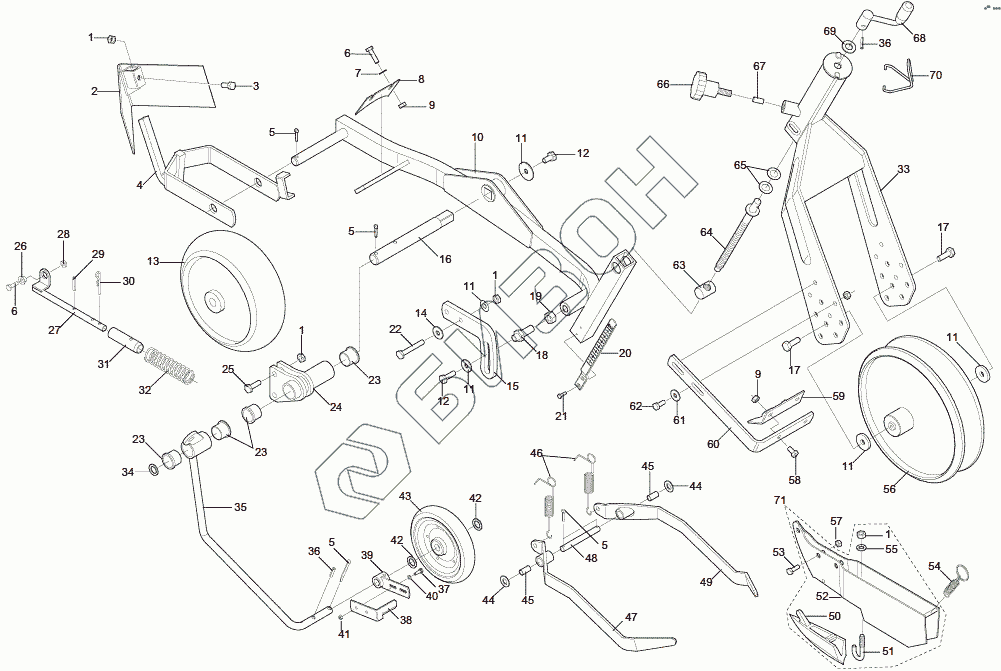

Графический каталог запасных частей к технике: Gaspardo SP DORADA. BALANCE
1
1
1
1
2
3
4
5
5
5
5
6
7
8
9
10
11
11
11
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 43530007 | NUT 10 5588 6.8 ZN |
Загрузка ...
|
|
| 2 | 22270241 | CLOD PUSHER ROCKER |
Загрузка ...
|
|
| 3 | 41605041 | SCREW 10X25 5739 8.G ZN |
Загрузка ...
|
|
| 4 | 15422672 | SUPPORT SPIANATERRA |
Загрузка ...
|
|
| 5 | 45961109 | PIN 6 X45 1336 ZN |
Загрузка ...
|
|
| 6 | 41605030 | SCREW 8 X25 5739 8.G ZN |
Загрузка ...
|
|
| 7 | 44953003 | WASHER D8 UNI 6592 ZN |
Загрузка ...
|
|
| 8 | 15420510 | RASCHIATERRA ROCKER |
Загрузка ...
|
|
| 9 | 43530006 | NUT 8 5588 6.8 ZN |
Загрузка ...
|
|
| 10 | 16620440 | GIMBAL |
Загрузка ...
|
|
| 11 | 18701140 | WASHER 11 X35 X5 |
Загрузка ...
|
|
| 12 | 41605039 | SCREW 10X20 5739 8.G ZN |
Загрузка ...
|
|
| 13 | 15420490 | WHEEL FRONT BARBELL D. 280 |
Загрузка ...
|
|
| 14 | 44953505 | ROND.FLAT 11X30X2,5 6593 ZN |
Загрузка ...
|
|
| 15 | 15423251 | ADJUSTMENT PLATE |
Загрузка ...
|
|
| 16 | 15422572 | AXIS GIMBAL |
Загрузка ...
|
|
| 17 | 41605042 | SCREW 10X30 5739 8.G ZN |
Загрузка ...
|
|
| 18 | 15423521 | ADJUSTMENT SCREW |
Загрузка ...
|
|
| 19 | 43533008 | NUT 14 5589 6.8 ZN |
Загрузка ...
|
|
| 20 | 19003400 | ROD GRADUATED |
Загрузка ...
|
|
| 21 | 48976007 | RIVET ASTRAPPO |
Загрузка ...
|
|
| 22 | 41602044 | BOLT 10X70 5737 8.G ZN |
Загрузка ...
|
|
| 23 | 66349003 | BUSHING SINT. |
Загрузка ...
|
|
| 24 | 15420372 | SUPPORT ROCKER ARM |
Загрузка ...
|
|
| 25 | 41602038 | SCREW 10X40 5737 8.G ZN |
Загрузка ...
|
|
| 26 | 22250398 | ARM BUSHING UPPER |
Загрузка ...
|
|
| 27 | 15423810 | SUPPORT SPRING WHEEL |
Загрузка ...
|
|
| 28 | 43549002 | NUT TRISTOP M 8 |
Загрузка ...
|
|
| 29 | 46966077 | PLUG EL.5 X30 DIN 1481 |
Загрузка ...
|
|
| 30 | 45963004 | COTTER PIN R 3X62 |
Загрузка ...
|
|
| 31 | 15423820 | BUSHING |
Загрузка ...
|
|
| 32 | 18903670 | SPRING PRESS WHEEL |
Загрузка ...
|
|
| 33 | 15421633 | WHEEL SUPPORT FARMFLEX |
Загрузка ...
|
|
| 34 | 18701590 | WASHER 25 X 35 X 2.5 |
Загрузка ...
|
|
| 35 | 15423780 | WHEEL SUPPORT |
Загрузка ...
|
|
| 36 | 46966096 | PLUG EL.6 X24 DIN 1481 |
Загрузка ...
|
|
| 37 | 41605005 | SCREW 5 X16 5739 8.G ZN |
Загрузка ...
|
|
| 38 | 15423271 | RASCHIATERRA WHEEL |
Загрузка ...
|
|
| 39 | 15421671 | SUPPORT RASCHIATERRA |
Загрузка ...
|
|
| 40 | 44953501 | WASHER 5.3 X 9.5 X 1 ZN |
Загрузка ...
|
|
| 41 | 43530003 | 5 NUT 5588 6.8 ZN |
Загрузка ...
|
|
| 42 | 20970025 | WASHER 25,2X2X16,5 |
Загрузка ...
|
|
| 43 | 56345030 | WHEEL FLEX 170 X 30 |
Загрузка ...
|
|
| 44 | 18701820 | WASHER 16.5 X 25 X 1 |
Загрузка ...
|
|
| 45 | 51128011 | BUSHING PAP 15X17X25 |
Загрузка ...
|
|
| 46 | 18903170 | SPRING TRAZ.ZN RASCHIATERRA |
Загрузка ...
|
|
| 47 | 15422711 | COVERER SX CHARD |
Загрузка ...
|
|
| 48 | 15421080 | AXIS COVERER ZN |
Загрузка ...
|
|
| 49 | 15422701 | COVERER DX CHARD |
Загрузка ...
|
|
| 50 | 22270226 | SHARP FALCIONE |
Загрузка ...
|
|
| 51 | 22270428 | HOOK FALCIONE |
Загрузка ...
|
|
| 52 | 15422473 | GLAIVE CHARD |
Загрузка ...
|
|
| 53 | 41605043 | BOLT 10X35 5739 8.G ZN |
Загрузка ...
|
|
| 54 | 18902481 | MOLLAAGGANCIO FALCIONE |
Загрузка ...
|
|
| 55 | 44957007 | WASHER D10 DIN 6798 D. INT.ZN |
Загрузка ...
|
|
| 56 | 15421240 | WHEEL 290X80 FLEX ‘BRAZIL’ |
Загрузка ...
|
|
| 57 | 43549003 | NUT TRISTOP M10 |
Загрузка ...
|
|
| 58 | 41605027 | SCREW 8 X16 5739 8.G ZN |
Загрузка ...
|
|
| 59 | 15421030 | RASCHIATERRA REAR WHEEL |
Загрузка ...
|
|
| 60 | 15421022 | SUPPORT RASCHIATERRA WHEEL D. 290 |
Загрузка ...
|
|
| 61 | 44953503 | ROND.FLAT 9X 24X2 6593 ZN |
Загрузка ...
|
|
| 62 | 41605031 | SCREW 8 X25 5739 8.G ZN |
Загрузка ...
|
|
| 63 | 22230063 | ITEM ARTICULATED |
Загрузка ...
|
|
| 64 | 22230062 | ADJUSTMENT SCREW |
Загрузка ...
|
|
| 65 | 22220073 | WASHER 28X0,3X16,5 |
Загрузка ...
|
|
| 66 | 67008007 | FLYER 8 LOBES PERN.M12X30-40 VPA55 |
Загрузка ...
|
|
| 67 | 14820991 | LATCH ADJUSTMENT |
Загрузка ...
|
|
| 68 | 13822001 | HANDLE DEPTH ADJUSTMENT |
Загрузка ...
|
|
| 69 | 44953006 | WASHER D14 UNI 6592 ZN |
Загрузка ...
|
|
| 70 | 65336100 | SPRING SPEC.LATCH HANDLE |
Загрузка ...
|
|
| 71 | 15422473 | GLAIVE CHARD |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
