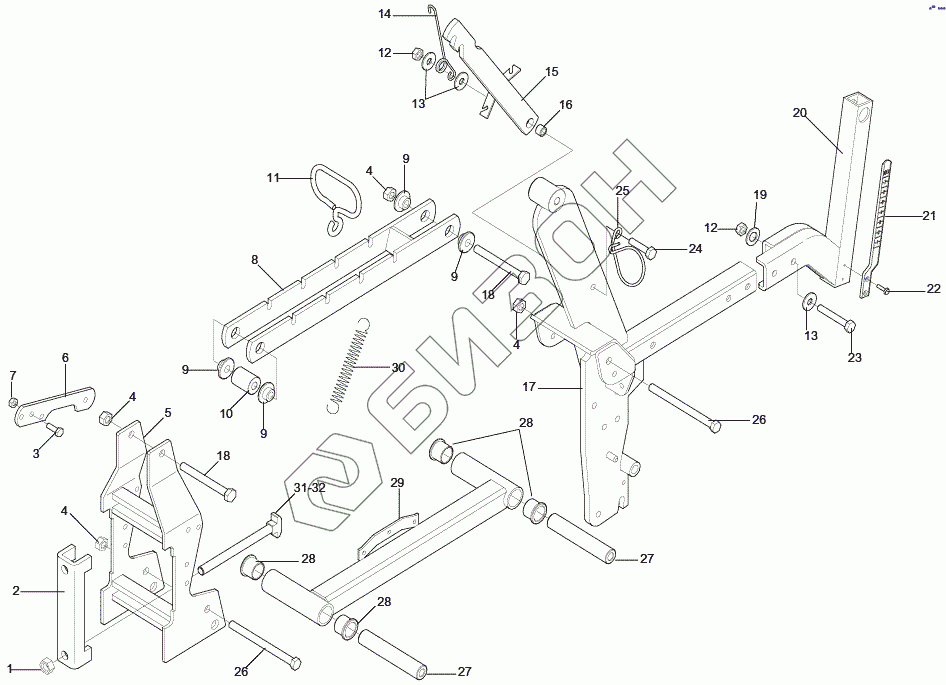

Графический каталог запасных частей к технике: Gaspardo SP DORADA. ELEMENT FRAME
1
2
3
4
4
4
4
5
6
6
7
8
9
9
9
9
10
11
12
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 43530009 | NUT 14 5588 6.8 ZN |
Загрузка ...
|
|
| 2 | 15110091 | CLASH, THE U-SP.8 2F15 165 |
Загрузка ...
|
|
| 3 | 41605031 | SCREW 8 X25 5739 8.G ZN |
Загрузка ...
|
|
| 4 | 43549004 | NUT TRISTOP M12 |
Загрузка ...
|
|
| 5 | 15421111 | COUPLING PLATE 150 |
Загрузка ...
|
|
| 6 | 16620130 | BOX SUPPORT REFERRAL |
Загрузка ...
|
|
| 6 | 15422091 | SUPPORT-BOX TRANSMISSION (WITH DISTRIBUTOR PEANUTS) |
Загрузка ...
|
|
| 7 | 43549002 | NUT TRISTOP M 8 |
Загрузка ...
|
|
| 8 | 15420102 | THE TOP PARALLEL |
Загрузка ...
|
|
| 9 | 15421232 | ARM BUSHING PARALLEL SP.8 |
Загрузка ...
|
|
| 10 | 18802170 | BUSHING 12,25 X 30 X 40 |
Загрузка ...
|
|
| 11 | 18903690 | ATTACK SPRING |
Загрузка ...
|
|
| 12 | 43530007 | NUT 10 5588 6.8 ZN |
Загрузка ...
|
|
| 13 | 44953505 | ROND.FLAT 11X30X2,5 6593 ZN |
Загрузка ...
|
|
| 14 | 18902880 | SPRING RETAINER PARALLEL |
Загрузка ...
|
|
| 15 | 16620160 | STATIONARY PARALLEL |
Загрузка ...
|
|
| 16 | 18801610 | BUSHING 10,25X16 X11 ZN |
Загрузка ...
|
|
| 17 | 16620310 | ASS. BODY CENTRAL |
Загрузка ...
|
|
| 18 | 41602063 | SCREW 12X90 5737 8.G ZN |
Загрузка ...
|
|
| 19 | 44957007 | WASHER D10 DIN 6798 D. INT.ZN |
Загрузка ...
|
|
| 20 | 16620550 | SUPPORT ADJUSTMENT |
Загрузка ...
|
|
| 21 | 19003400 | ROD GRADUATED |
Загрузка ...
|
|
| 22 | 48976007 | RIVET ASTRAPPO |
Загрузка ...
|
|
| 23 | 41602044 | BOLT 10X70 5737 8.G ZN |
Загрузка ...
|
|
| 24 | 41602039 | SCREW 10X45 5737 8.G ZN |
Загрузка ...
|
|
| 25 | 18903140 | SPRING HOSE GUIDING |
Загрузка ...
|
|
| 26 | 41602129 | SCREW 12X170 5737 8.G ZN |
Загрузка ...
|
|
| 27 | 22230057 | FRONT HUB |
Загрузка ...
|
|
| 28 | 66349003 | BUSHING SINT. |
Загрузка ...
|
|
| 29 | 15420122 | ASS. LOWER ARM |
Загрузка ...
|
|
| 30 | 65337015 | SPRING TRAZ.ZN ADJUSTMENT ITEM |
Загрузка ...
|
|
| 31 | 16610010 | SCREW HAMMER M14 X 175 |
Загрузка ...
|
|
| 32 | 16610020 | SCREW HAMMER M14 X 225 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
