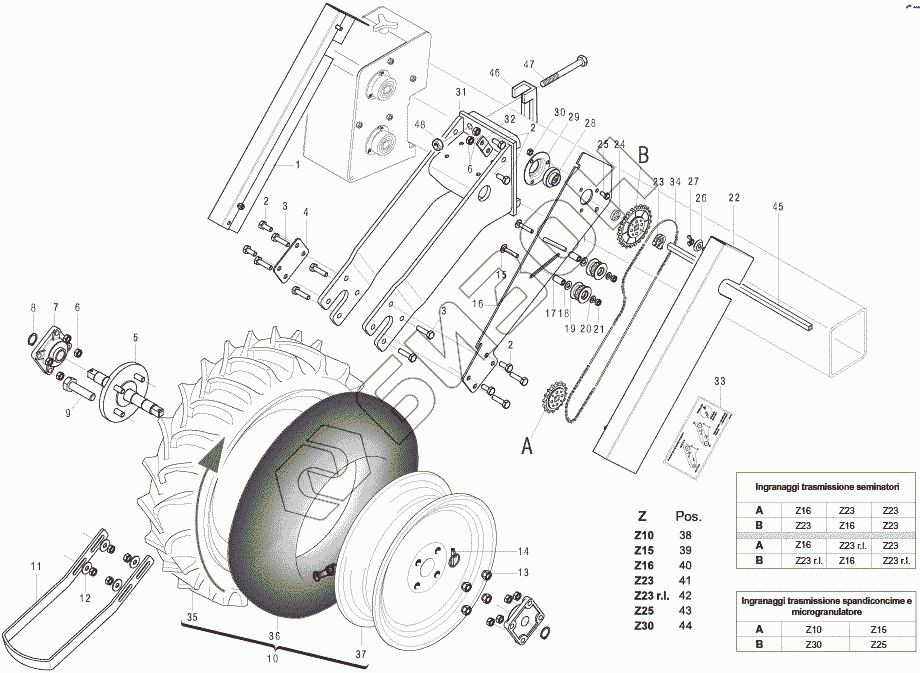

Графический каталог запасных частей к технике: Gaspardo SP DORADA. TRANSMISSION WHEELS
1
1
2
2
2
3
3
4
4
5
5
5
6
7
8
9
10
10
10
11
11
11
12
13
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
31
32
32
33
34
34
35
35
35
36
36
36
37
37
37
38
39
40
41
42
43
44
45
45
45
45
46
47
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 15231320 | CARTER LEFT 7.50 (7,50-16) |
Загрузка ...
|
|
| 1 | 16630360 | ASS.CARTER LEFT (5.00-15) - (6.50/80-15) |
Загрузка ...
|
|
| 2 | 41605041 | SCREW 10X25 5739 8.G ZN |
Загрузка ...
|
|
| 3 | 41605044 | SCREW 10 X40 5739 8.G ZN |
Загрузка ...
|
|
| 4 | 16630380 | CLASH 100X70 -3 4F11 70X40 (5.00-15) - (6.50/80-15) |
Загрузка ...
|
|
| 4 | 22270284 | ATTACK RASCHIATERRA |
Загрузка ...
|
|
| 5 | 22270280 | AXIS A WHEEL NORMAL TRANSMISSION |
Загрузка ...
|
|
| 5 | 22270281 | WHEEL AXLE TRANSMISSION PLUS |
Загрузка ...
|
|
| 5 | 15231161 | ASS.WHEEL AXLE (7,50-16) |
Загрузка ...
|
|
| 6 | 43530007 | NUT 10 5588 6.8 ZN |
Загрузка ...
|
|
| 7 | 51110008 | SUPPORT FY 25 TF |
Загрузка ...
|
|
| 8 | 52121022 | RING ARR.25 UNI 7435-75 |
Загрузка ...
|
|
| 9 | 41607038 | SCREW 18X55 MB 5740 8.G ZN |
Загрузка ...
|
|
| 10 | 10130110 | THE WHEEL (5.00-15) |
Загрузка ...
|
|
| 10 | 13830630 | WHEEL 6.50/80-15 COMPL. (6.50/80-15) |
Загрузка ...
|
|
| 10 | 56345038 | WHEEL 7.50-16 AG 10 (7,50-16) |
Загрузка ...
|
|
| 11 | 15430090 | RASCHIATERRA |
Загрузка ...
|
|
| 11 | 15430660 | RASCHIATERRA PLUS |
Загрузка ...
|
|
| 11 | 15231171 | RASCHIAT WHEEL 7,50X16 (7,50-16) |
Загрузка ...
|
|
| 12 | 44953505 | ROND.FLAT 11X30X2,5 6593 ZN |
Загрузка ...
|
|
| 13 | 43543005 | NUT 18X1.5 STUD (7,50-16) |
Загрузка ...
|
|
| 13 | 43543001 | NUT 12X1.5 STUD |
Загрузка ...
|
|
| 14 | 45965008 | SPINAA SHOT D. 4,4 B/80 |
Загрузка ...
|
|
| 15 | 41182016 | SCREW 8 X45 5732 4.6 ZN |
Загрузка ...
|
|
| 16 | 16630310 | SUPPORT TRANSMISSION (5.00-15) - (6.50/80-15) |
Загрузка ...
|
|
| 16 | 15231420 | SUPPORT TRANSMISSION (7,50-16) |
Загрузка ...
|
|
| 17 | 18802610 | BUSHING 8,1X14X28 STAINLESS STEEL |
Загрузка ...
|
|
| 18 | 44953004 | WASHER D10 UNI 6592 ZN |
Загрузка ...
|
|
| 19 | 19005070 | GEAR chain TENSIONER Z8 |
Загрузка ...
|
|
| 20 | 44953003 | WASHER D8 UNI 6592 ZN |
Загрузка ...
|
|
| 21 | 43530006 | NUT 8 5588 6.8 ZN |
Загрузка ...
|
|
| 22 | 16630350 | ASS.CARTER DX. (5.00-15) - (6.50/80-15) |
Загрузка ...
|
|
| 22 | 15231300 | CARTER DX 7.50 (7,50-16) |
Загрузка ...
|
|
| 23 | 22505085 | AXLE STOP PLATE |
Загрузка ...
|
|
| 24 | 66248218 | SPACER SPREADER |
Загрузка ...
|
|
| 25 | 41605027 | SCREW 8 X16 5739 8.G ZN |
Загрузка ...
|
|
| 26 | 22220083 | RONDELLAAD MOUTH |
Загрузка ...
|
|
| 27 | 43440005 | NUT 8 5448 5.8 ZN |
Загрузка ...
|
|
| 28 | 14830390 | BEARING SQUARE HOLE |
Загрузка ...
|
|
| 29 | 22230094 | BEARING SUPPORT |
Загрузка ...
|
|
| 30 | 43549002 | NUT TRISTOP M 8 |
Загрузка ...
|
|
| 31 | 16630290 | ASS.WHEEL SUPPORT (5,00-15) |
Загрузка ...
|
|
| 31 | 16630300 | ASS.WHEEL SUPPORT (6,50/80-15) |
Загрузка ...
|
|
| 31 | 15231141 | WHEEL SUPPORT (7,50-16) |
Загрузка ...
|
|
| 32 | 16630320 | ATTACCOAL SUPPORT WHEEL ZN (5.00-15) - (6.50/80-15) |
Загрузка ...
|
|
| 32 | 15231330 | ATT.THE SUPP.WHEEL (7,50-16) |
Загрузка ...
|
|
| 33 | 19704690 | DECAL.DISP.CHAINS/REF.R.POST. |
Загрузка ...
|
|
| 34 | 57159018 | SPEZZ.CAT.ISO 10B-1 86 LINKS |
Загрузка ...
|
|
| 34 | 57159046 | 'AN.CAT.5/8 94M.ISO 10B-1 |
Загрузка ...
|
|
| 35 | 56243003 | COVER 500-15 IM110 4PR |
Загрузка ...
|
|
| 35 | 56243018 | COVER 6.5/80-15 IM 110 4PR |
Загрузка ...
|
|
| 35 | COVER 7,50-16 4 P. R. AG 10 (7,50-16) |
Загрузка ...
|
||
| 36 | 56244003 | ROOM 15 L 290 |
Загрузка ...
|
|
| 36 | 56244011 | ROOM 15 T 340 |
Загрузка ...
|
|
| 36 | ROOM 43 A16 (7,50-16) |
Загрузка ...
|
||
| 37 | 56345001 | CIRCLE 300 DX15"COL.BEIGE |
Загрузка ...
|
|
| 37 | RIM 5.50 F 5-HOLE 18.5 D. 140 (7,50-16) |
Загрузка ...
|
||
| 37 | 56345016 | CIRCLE 5JX15" 4-HOLE CHANNEL |
Загрузка ...
|
|
| 38 | 10930061 | PINION Z10 5/8 ZN Q. 16,4 |
Загрузка ...
|
|
| 39 | 16630390 | PINION Z-15 ZN. |
Загрузка ...
|
|
| 40 | 16630400 | PINION Z-16 ZN. |
Загрузка ...
|
|
| 41 | 16630410 | PINION Z-23 ZN. |
Загрузка ...
|
|
| 42 | 16630370 | GEAR R. the FREE Z-23 ZN |
Загрузка ...
|
|
| 43 | 16630420 | PINION Z-25 ZN. |
Загрузка ...
|
|
| 44 | 16630430 | PINION Z-30 ZN. |
Загрузка ...
|
|
| 45 | 20870028 | AXIS TRANSMISSION L. 1800 |
Загрузка ...
|
|
| 45 | 22230138 | AXIS TRANSMISSION L. 1000 |
Загрузка ...
|
|
| 45 | 22230142 | AXIS TRANSMISSION L. 800 |
Загрузка ...
|
|
| 45 | 22270049 | AXIS TRANSMISSION L. 1260 |
Загрузка ...
|
|
| 46 | 15110091 | CLASH, THE U-SP.8 2F15 165 |
Загрузка ...
|
|
| 47 | 41602124 | SCREW 14X220 5737 8.G ZN |
Загрузка ...
|
|
| 47 | 41601101 | SCREW 14X160 5737 8.G ZN |
Загрузка ...
|
|
| 48 | 43530009 | NUT 14 5588 6.8 ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
