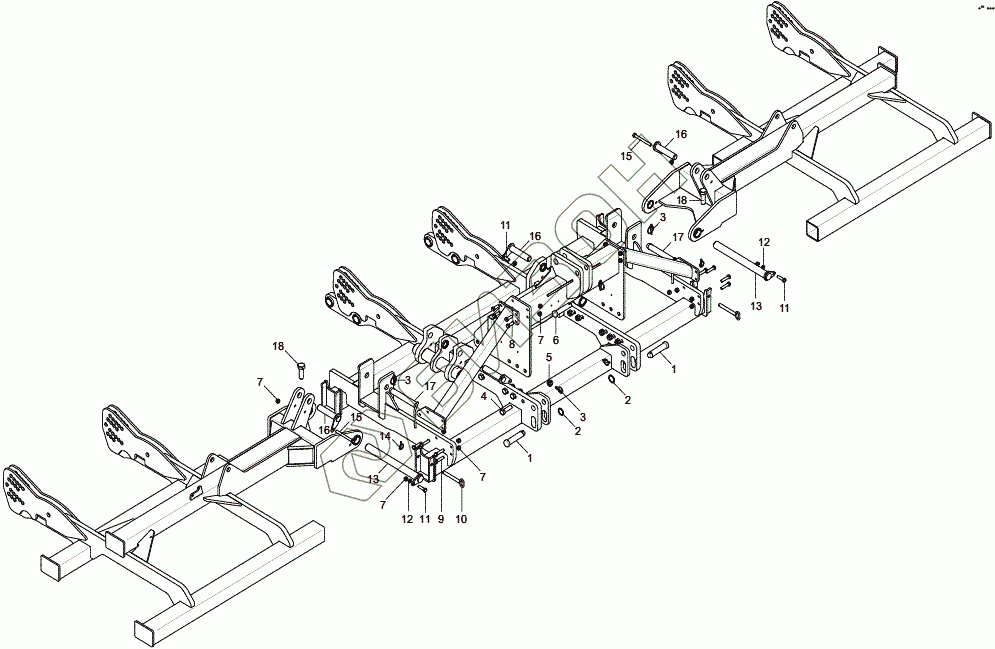

Графический каталог запасных частей к технике: Gaspardo UFO. FRAME UFO 600
1
1
2
2
3
3
3
4
5
6
7
7
7
7
8
9
10
11
11
11
12
12
13
13
14
15
15
16
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F20100112 | Gaspardo pin |
Загрузка ...
|
|
| 2 | F01440097 | Washer |
Загрузка ...
|
|
| 3 | F02200540 | PIN D11 ZN |
Загрузка ...
|
|
| 4 | F01020343 | Bolt |
Загрузка ...
|
|
| 5 | F01230273 | Nut |
Загрузка ...
|
|
| 6 | F20100101 | Pin gaspardo |
Загрузка ...
|
|
| 7 | F01230085 | Nut |
Загрузка ...
|
|
| 8 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 9 | F01020260 | SCREW M16X2X70 U5737 8.8 ZN |
Загрузка ...
|
|
| 10 | G14215360 | Pin |
Загрузка ...
|
|
| 11 | F01020256 | SCREW M16X2X60 U5737 8.8 ZN |
Загрузка ...
|
|
| 12 | R18117120 | BUSHING D25 D17 L10 |
Загрузка ...
|
|
| 13 | R18115050 | BOLT D50 L520 ZN |
Загрузка ...
|
|
| 14 | F02200452 | SNAP PIN D4,4 B/80 ZN |
Загрузка ...
|
|
| 15 | F01020274 | SCREW M16X 2X160 U5737 8.8 ZN |
Загрузка ...
|
|
| 16 | R18111360 | BOLT D40 L185 ZN |
Загрузка ...
|
|
| 17 | R18111440 | BOLT D38 L230 ZN |
Загрузка ...
|
|
| 18 | F01020625 | SCREW M30X3,5X 90 U5739 8.8 BR |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
