Графический каталог запасных частей к технике: Gaspardo UFO TZAR. Adjustable operator element

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

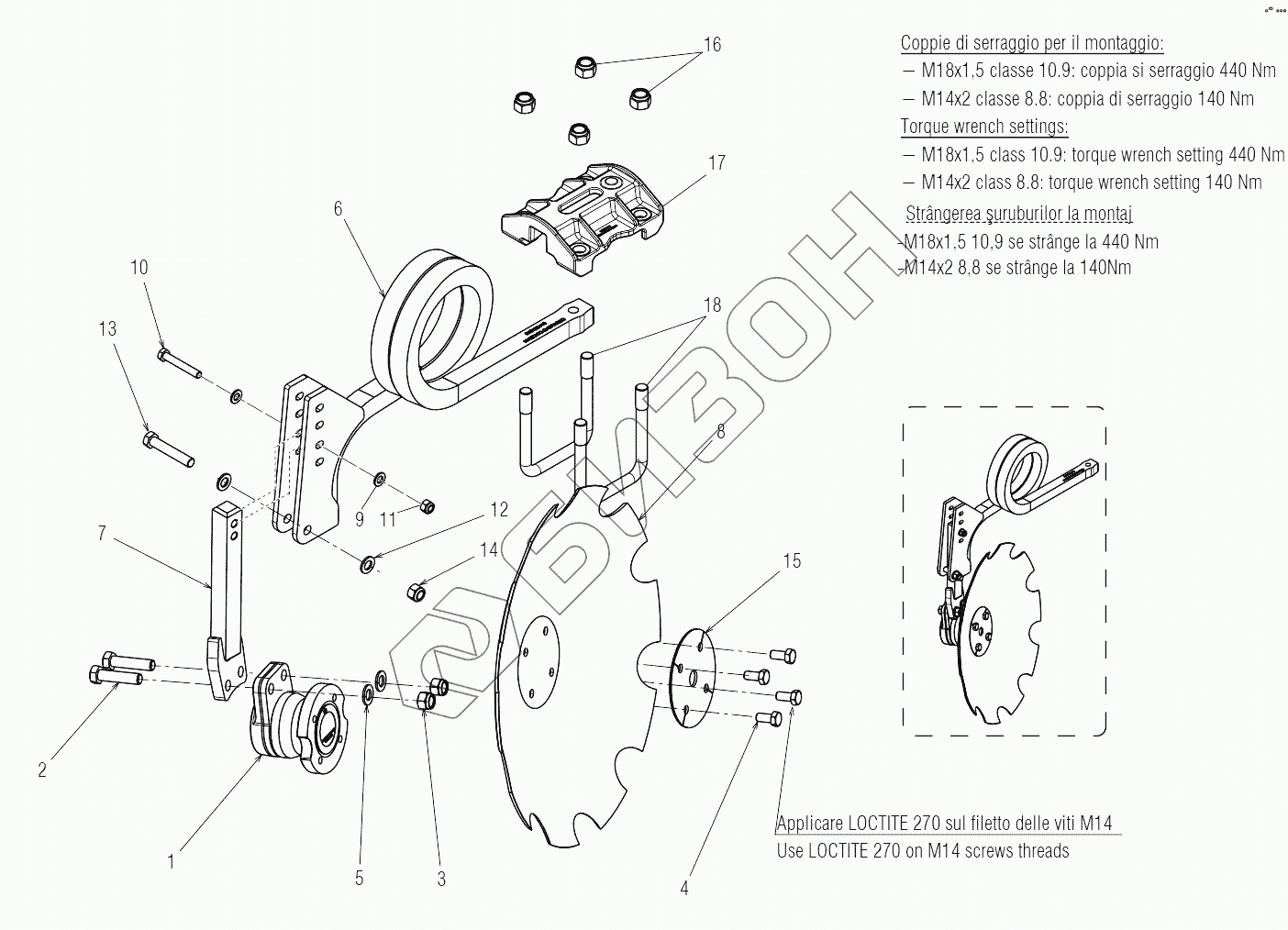

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18124400 Hub ufo c2
Загрузка ...
2 F01010160 Screw
Загрузка ...
3 F01230096 Nut
Загрузка ...
4 F01020540 Bolt
Загрузка ...
5 F01450030 Washer
Загрузка ...
6 R18125220 Adjustment spring
Загрузка ...
7 R18127680 Clamping disc
Загрузка ...
8 R18120080 Disk
Загрузка ...
9 F01410076 WASHER D12 U6592 ZN
Загрузка ...
10 F01020166 Screw
Загрузка ...
11 F01230059 Nut
Загрузка ...
12 F01410100 Plane washer
Загрузка ...
13 F01020264 Screw
Загрузка ...
14 F01230085 Nut
Загрузка ...
15 R18127520 Reinforcement disc washer
Загрузка ...
16 F01230131 NUT M20X2,5 D982 6 ZN
Загрузка ...
17 R18125250 Fixing plate
Загрузка ...
18 R18120090 U bolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
