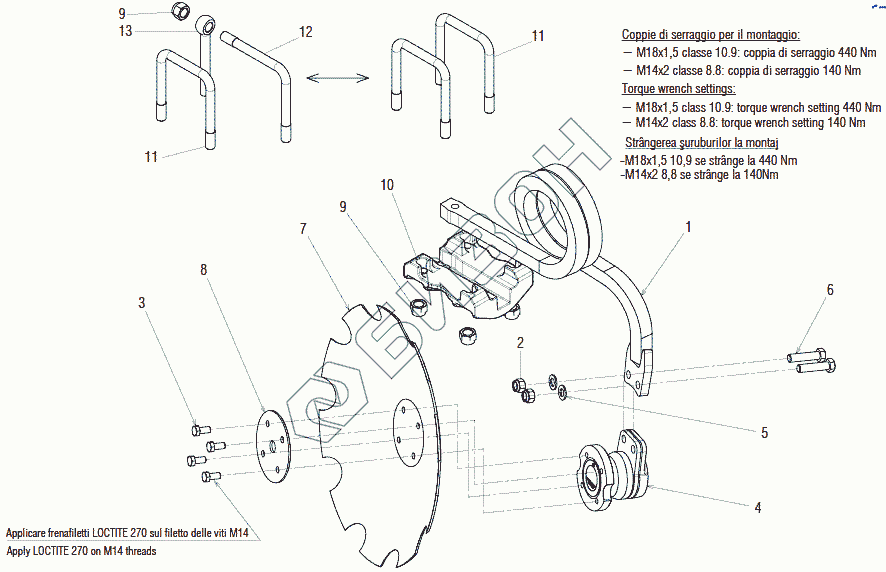

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. FRONT OPERATOR ELEMENTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18127590 Front spring assembly
Загрузка ...
2 F01230096 Nut
Загрузка ...
3 F01020540 Bolt
Загрузка ...
4 R18124400 Hub ufo c2
Загрузка ...
5 F01450030 Washer
Загрузка ...
6 F01010160 Screw
Загрузка ...
7 R18120080 Disk
Загрузка ...
8 R18127520 Reinforcement disc washer
Загрузка ...
9 F01230131 NUT M20X2,5 D982 6 ZN
Загрузка ...
10 R18125250 Fixing plate
Загрузка ...
11 R18120090 U bolt
Загрузка ...
12 R18125740 Tie-rod
Загрузка ...
13 R18125400 Eyebolt
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
