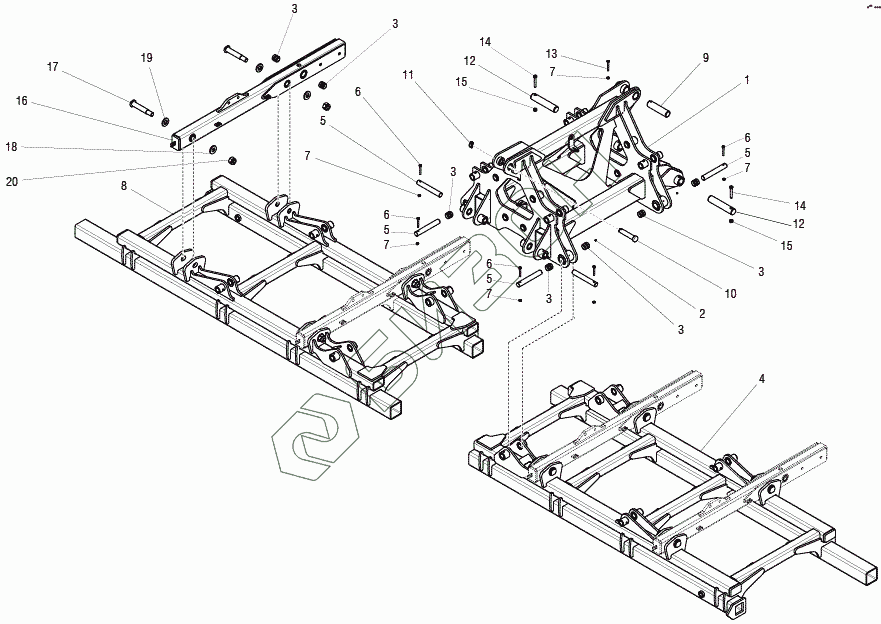

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. MAIN FRAME + ROLLER CONNECTIONS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18116122 Frame support
Загрузка ...
2 F01100011 GREASE NIPPLE M6X1 7663-A ZN
Загрузка ...
3 G15322860 Bushing arm
Загрузка ...
4 R18116852 Left side frame
Загрузка ...
5 R17210300 Bolt coupling arm
Загрузка ...
6 F01020125 Screw
Загрузка ...
7 F01220033 NUT M10X1,5 D980 8 ZN
Загрузка ...
8 R18116792 Right side frame
Загрузка ...
9 G16115650 Bolt
Загрузка ...
10 F20100124 Bolt
Загрузка ...
11 F02200507 SNAP PIN D9 B/83 ZN
Загрузка ...
12 M76400125 Pin
Загрузка ...
13 F01020128 Screw
Загрузка ...
14 F01020212 Bolt
Загрузка ...
15 F01230073 Self locking nut
Загрузка ...
16 R18116922 Roller arm
Загрузка ...
17 R18118443 Pin
Загрузка ...
18 R18118444 Plane washer
Загрузка ...
19 R18118445 Plane washer
Загрузка ...
20 F01230156 Self lock. Nut
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
