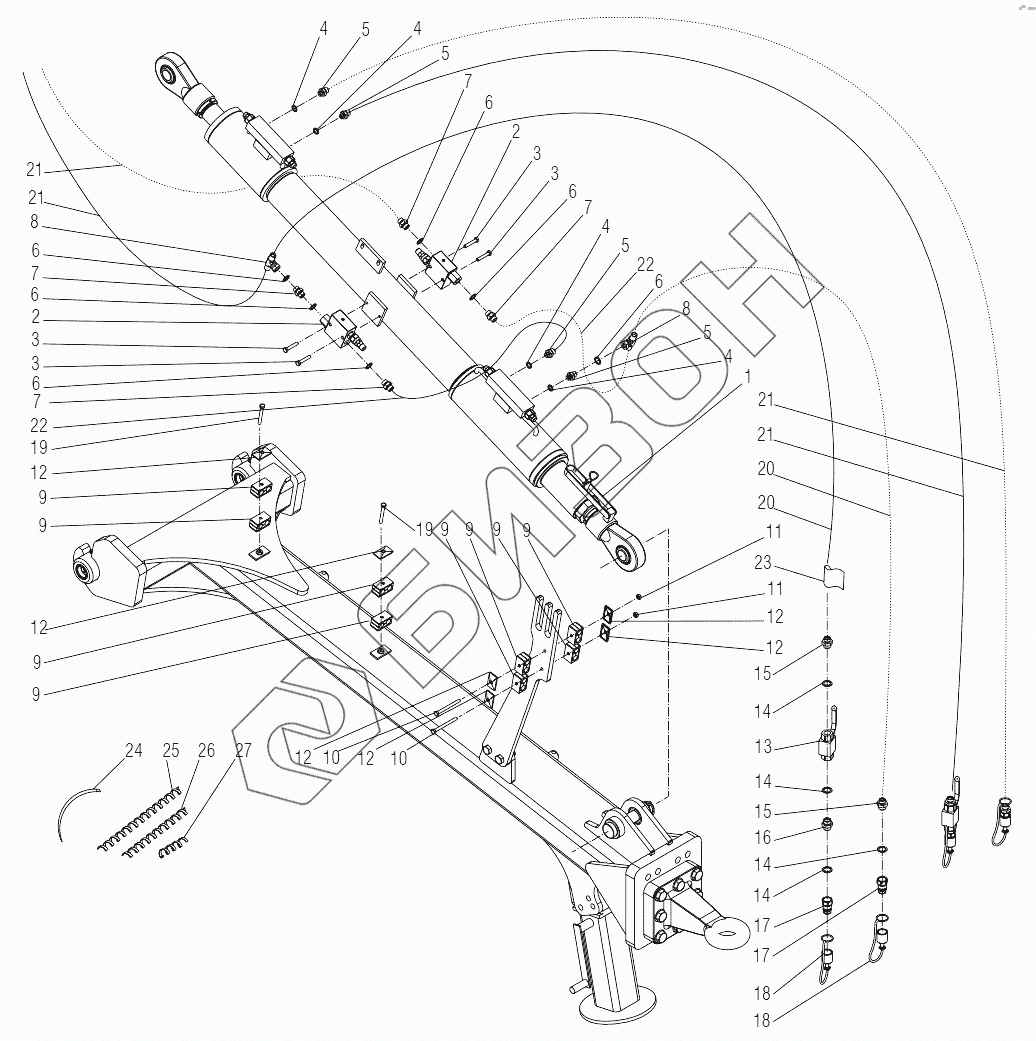

Графический каталог запасных частей к технике: Gaspardo UFO TZAR C. Hydraulic drawbar 600

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
8
8
9
9
9
9
9
9
9
9
10
10
11
11
12
12
12
12
12
12
13
14
14
14
14
15
15
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18150800 Cylinder
Загрузка ...
2 F03150597 Valve seq.
Загрузка ...
3 F01020451 BOLT M8X45
Загрузка ...
4 F01500012 WASHER
Загрузка ...
5 F03150310 Nipple galv.cyl.male
Загрузка ...
6 F03100023 Washer
Загрузка ...
7 F03150321 Nipple
Загрузка ...
8 F03151221 Connector
Загрузка ...
9 F02350014 Fixing block
Загрузка ...
10 F01020088 SCREW M8X1,25X90 U5737 8.8 ZN
Загрузка ...
11 F01220022 NUT M8X1,25 D980 8 ZN
Загрузка ...
12 F03150993 Plate
Загрузка ...
13 F03150575 Valve sfera
Загрузка ...
14 F03151237 COPPER WASHER 21X27X1,5 1/2
Загрузка ...
15 F03150222 Nipple
Загрузка ...
16 F03150255 Niple
Загрузка ...
17 F03150935 QUICK CONNECT MALE CONE 1/2
Загрузка ...
18 F05150325 COVER CONNECT F 1/2 RED
Загрузка ...
19 F01020082 Bolt
Загрузка ...
20 F03050420 Tube
Загрузка ...
21 F03050421 Tube
Загрузка ...
22 F03050728 Tube
Загрузка ...
23 G19702910 Label trailler move
Загрузка ...
24 F05150058 POLYAMIDE FASTENING STRAPS 9X5
Загрузка ...
25 F05150484 Spiral guard
Загрузка ...
26 F05150484 Spiral guard
Загрузка ...
27 F05150484 Spiral guard
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
