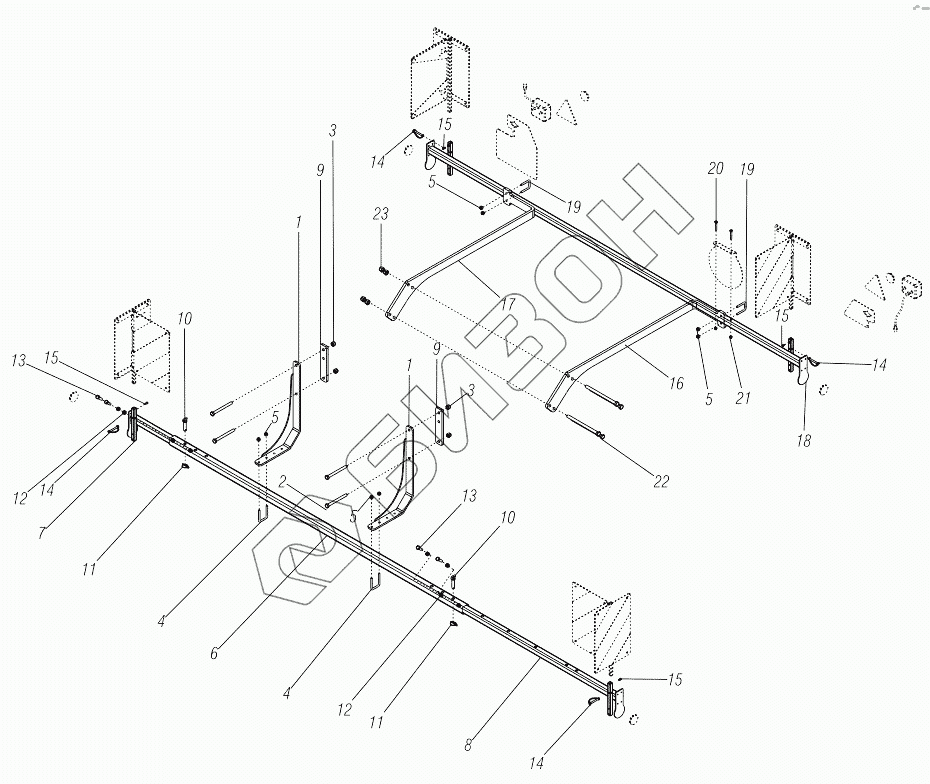

Графический каталог запасных частей к технике: Gaspardo UFO TZAR C. Lighting support kit
1
1
2
3
3
4
4
5
5
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
15
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R18018110 | Support plate front light |
Загрузка ...
|
|
| 2 | F01020222 | Galvan. Screw |
Загрузка ...
|
|
| 3 | F01230073 | Self locking nut |
Загрузка ...
|
|
| 4 | F20110714 | U bolt |
Загрузка ...
|
|
| 5 | F01230048 | Nut |
Загрузка ...
|
|
| 6 | R18017840 | Central support front light |
Загрузка ...
|
|
| 7 | R18017790 | Bracket front lights dx |
Загрузка ...
|
|
| 8 | R18017770 | Support left front lights |
Загрузка ...
|
|
| 9 | R18018020 | Support plate front lights |
Загрузка ...
|
|
| 10 | R18020980 | Bolt |
Загрузка ...
|
|
| 11 | F02200452 | SNAP PIN D4,4 B/80 ZN |
Загрузка ...
|
|
| 12 | F01200076 | Nut |
Загрузка ...
|
|
| 13 | F01020514 | Bolt |
Загрузка ...
|
|
| 14 | F02200562 | SAFETY PIN D.8X70 ZN |
Загрузка ...
|
|
| 15 | F01020398 | BOLT M6X12 |
Загрузка ...
|
|
| 16 | R18116311 | Left support bar lights |
Загрузка ...
|
|
| 17 | R18116301 | Right support bar lights |
Загрузка ...
|
|
| 18 | M76500906 | Tables support front - post. |
Загрузка ...
|
|
| 19 | F20110710 | U bolt |
Загрузка ...
|
|
| 20 | F01020075 | BOLT 8X55 5737 8.8 GALVANIZED |
Загрузка ...
|
|
| 21 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 22 | F01020282 | Screw |
Загрузка ...
|
|
| 23 | F01230085 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
