Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18
1
2
3
4
4
5
6
7
7
8
8
8
9
9
10
10
11
11
11
12
13
14
14
14
14
15
16
17
18
19
20
21
21
22
22
23
23
24
24
25
25
26
27

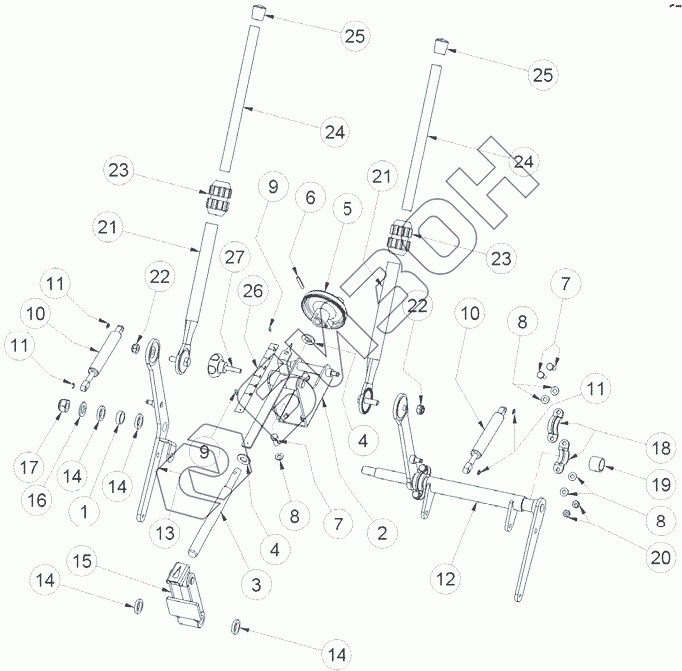

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R005.120 | NYLON SLIDE WASHER 26-20-8 Z-J |
Загрузка ...
|
|
| 2 | G009.019 | COMPLETE SUPPORT UNIT(LEVER ADJ.)SP70-95 |
Загрузка ...
|
|
| 3 | T008.093 | OPENING ADJUSTMENT TIE ROD SP70-95 |
Загрузка ...
|
|
| 4 | R005.038 | ST.STEEL FLAT WASHER DM 14 UNI 6592 |
Загрузка ...
|
|
| 5 | I006.026 | KNOB HANDLE DM 96 |
Загрузка ...
|
|
| 6 | S006.029 | ELASTIC PIN 6 X 30 UNI 6873 |
Загрузка ...
|
|
| 7 | V003.008 | ST.STEEL HEXAGON HEAD SCREW 8X20 UNI5739 |
Загрузка ...
|
|
| 8 | R005.017 | ST.STEEL FLAT WASHER DM 8 UNI 6592 |
Загрузка ...
|
|
| 9 | R003.003 | RIVET 2,8 X 10 / 3 X 11 |
Загрузка ...
|
|
| 10 | M003.039 | GAS FILL.SCHOCK ABSOR.1150N.85MM STRETCH |
Загрузка ...
|
|
| 11 | S011.011 | ST.STEEL RETAINING RING 6 UNI 7434 |
Загрузка ...
|
|
| 12 | L003.136 | COMPLETE LEVER (LEFT OPENING) SP 70 |
Загрузка ...
|
|
| 13 | L003.124 | COMPLETE LEVER (RIGHT OPENING) SP 70-95 |
Загрузка ...
|
|
| 14 | R005.119 | NYLON WASHER DM 20 X 30 X 5 |
Загрузка ...
|
|
| 15 | L003.125 | STOP OPENING LEVER SP 70-95 |
Загрузка ...
|
|
| 16 | R005.053 | ST.STEEL FLAT WASHER DM 16 UNI 6592 |
Загрузка ...
|
|
| 17 | D001.026 | STAINLESS STEEL HEXAGON NUT DM16 UNI7424 |
Загрузка ...
|
|
| 18 | C015.006 | LEVER COLLAR |
Загрузка ...
|
|
| 19 | B004.198 | SHAFT LEVER BUSH SP70-95 DE28.6 DI24 H22 |
Загрузка ...
|
|
| 20 | D001.031 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 |
Загрузка ...
|
|
| 21 | L003.141 | MANUAL OPENING LEVER SP 70-95 |
Загрузка ...
|
|
| 22 | D001.033 | ST.STEEL HEXAGON NUT DM 10 STOP UNI 7473 |
Загрузка ...
|
|
| 23 | G017.001 | NYLON RING (CONICAL CLOSURE) |
Загрузка ...
|
|
| 24 | T014.139 | EXTENSION PIPE MAN.OPENING LEVER SP70-95 |
Загрузка ...
|
|
| 25 | I006.013 | KNOB DM 20 |
Загрузка ...
|
|
| 26 | A001.342 | DECAL (0-5 LEXAN OPENING SP 70-95) |
Загрузка ...
|
|
| 27 | I006.003 | KNOB DM.8X35 DM.50 |
Загрузка ...
|
