Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18-24-28-32

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
5
6
7
7
8
8
9
10
11
11
12
12
13
13
13
13
13
13
13
13
14
15
16
16
16
16
17
17
18
19
19
20

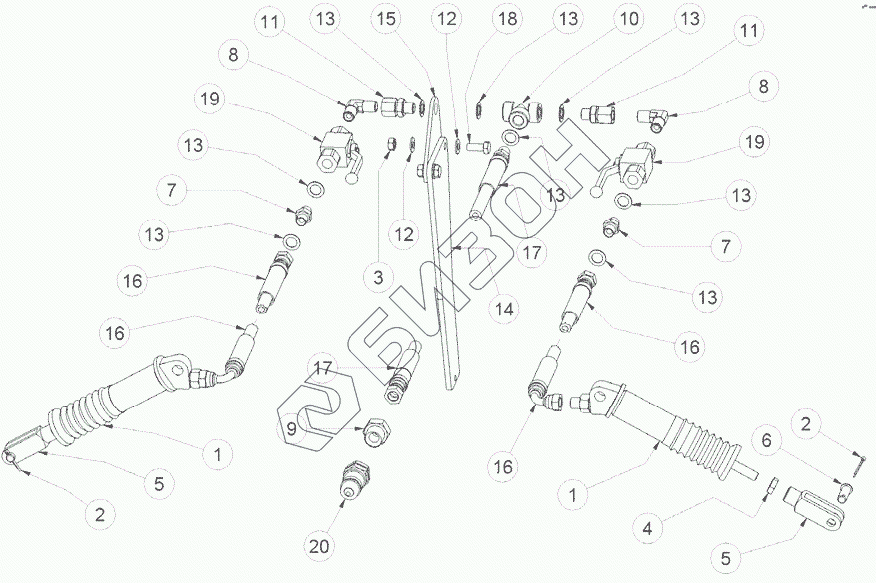

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 C013.024 CYLINDER 20 C62 NEW TYPE
Загрузка ...
2 C019.015 STAINLESS STEEL SPLIT PIN 2,5 X 25
Загрузка ...
3 D001.006 STAINLESS STEEL HEXAGON NUT DM8 UNI 5588
Загрузка ...
4 D001.071 ST.STEEL HEXAGON NUT DM10 UNI 5589
Загрузка ...
5 F007.003 GALVANIZED FORK M 10 X 40 (YELLOW)
Загрузка ...
6 P004.043 GALVANIZED PIN DM 10 X 25 (YELLOW)
Загрузка ...
7 R001.001 ADAPTER DOUBLE SCREW 1/4"-1/4"
Загрузка ...
8 R001.009 ADAPTER 1/4" 90°
Загрузка ...
9 R001.014 ADAPTER DOUBLE SCREW 1/2"-1/4"
Загрузка ...
10 R001.023 GALVANIZED ADAPTER TI FFF 1/4"
Загрузка ...
11 R001.026 ORIENTABLE ADAPTER 1/4"M 1/4"F
Загрузка ...
12 R005.017 ST.STEEL FLAT WASHER DM 8 UNI 6592
Загрузка ...
13 R005.030 COPPER FLAT WASHER 1/4"
Загрузка ...
14 S008.248 HYDRAULIC CONTROL CLAMP
Загрузка ...
15 S008.274 HYDRAULIC CONTROL CLAMP
Загрузка ...
16 T015.027 PIPE 1/4" R1AP-AS 1/4"M 1/4"F 90° L3200
Загрузка ...
17 T015.032 PIPE 1/4"R1AP-AS 1/4"M 1/4"F L=2000
Загрузка ...
18 V003.008 ST.STEEL HEXAGON HEAD SCREW 8X20 UNI5739
Загрузка ...
19 V004.002 COCK VALVE 1/4" (2 WAYS WITH LEVER)
Загрузка ...
20 V004.003 VALVE WITH MALE COUPLING 1/2" WITH CAP
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
